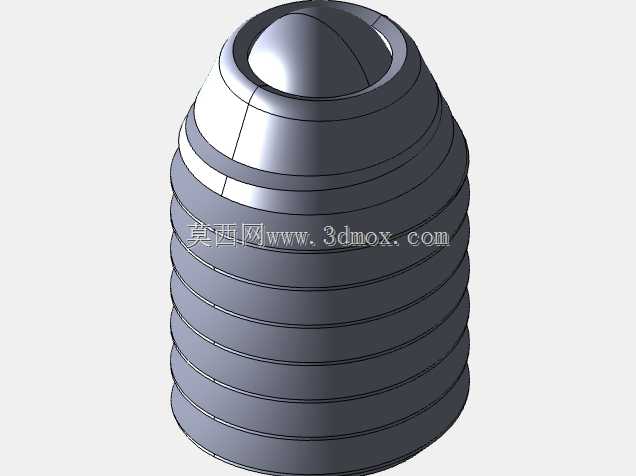

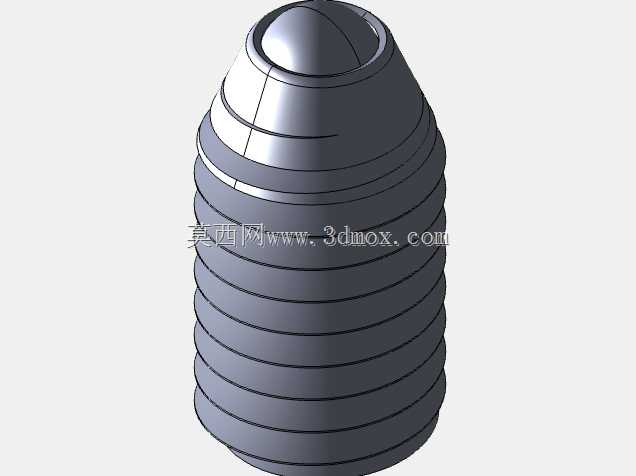

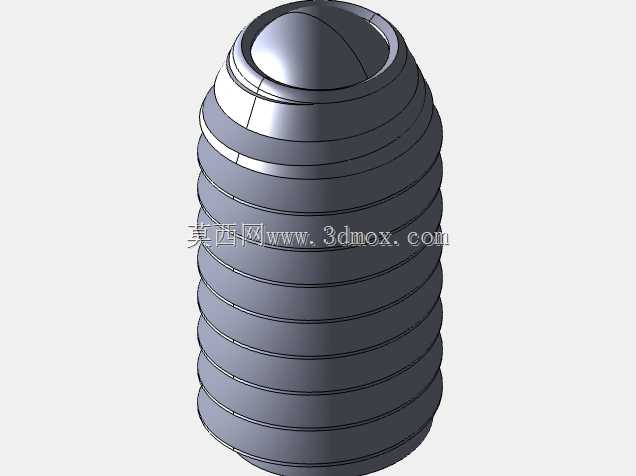

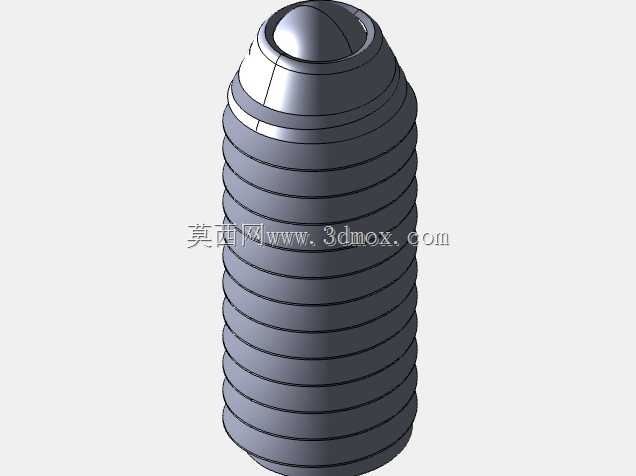

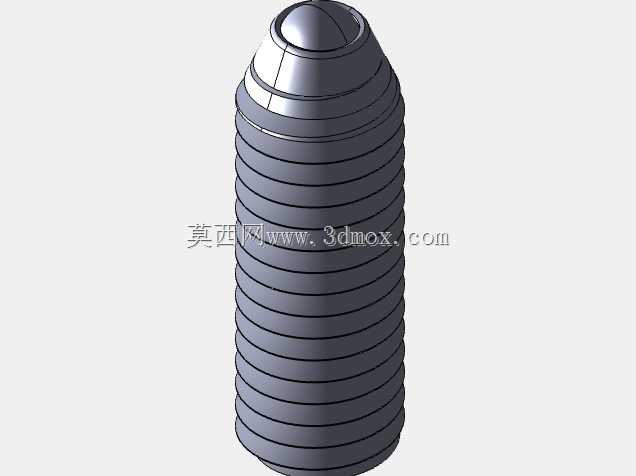

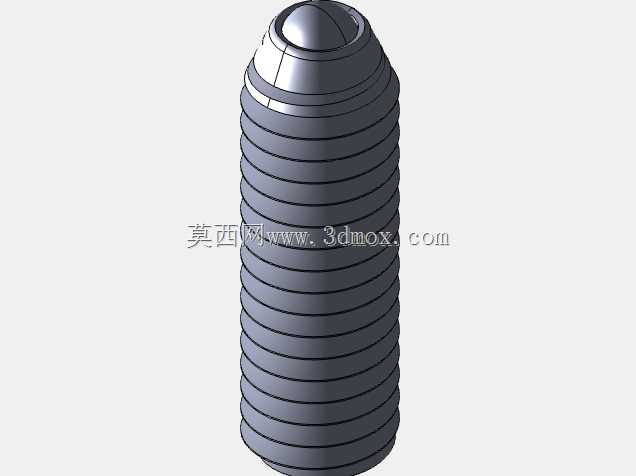

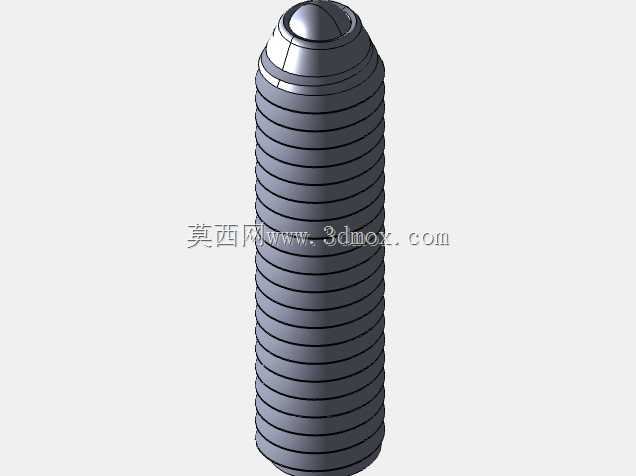

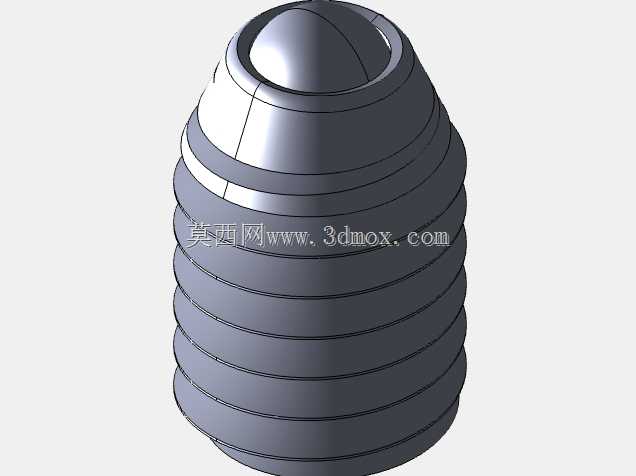

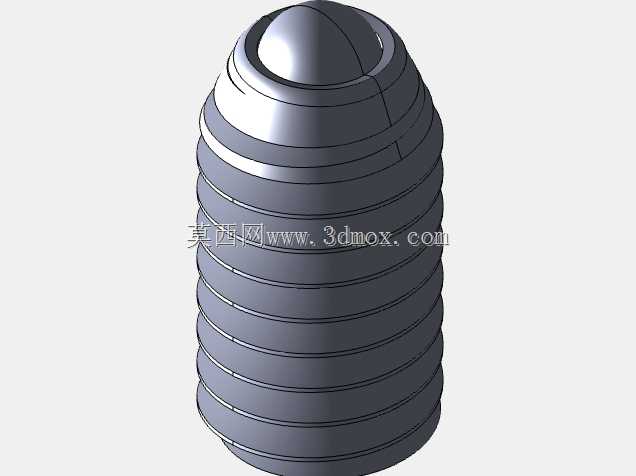

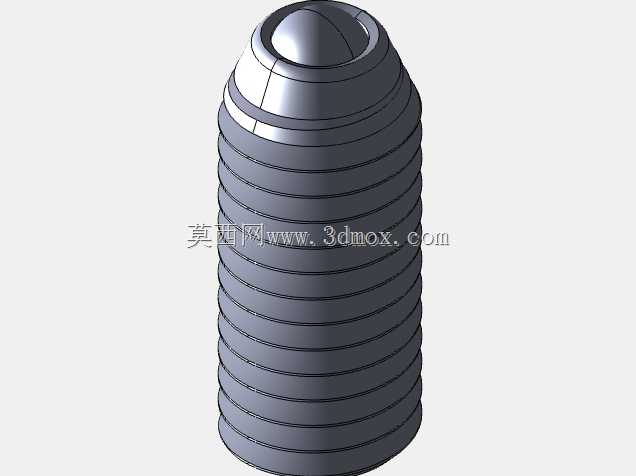

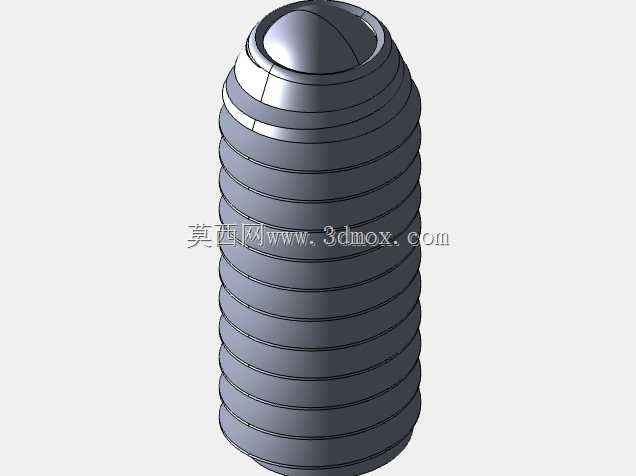

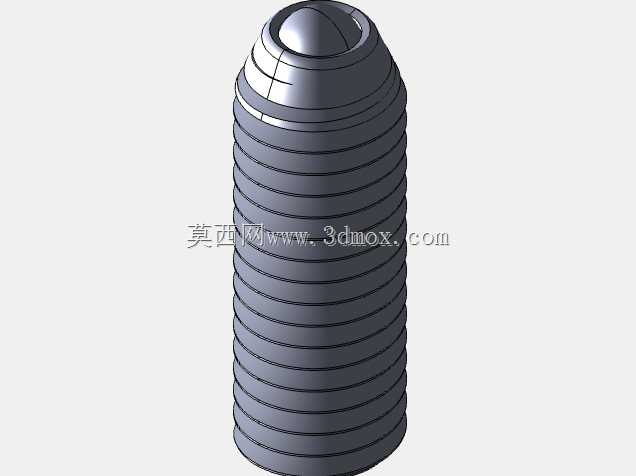

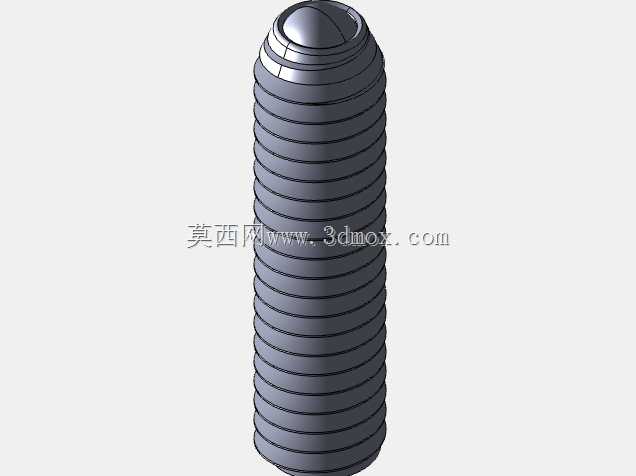

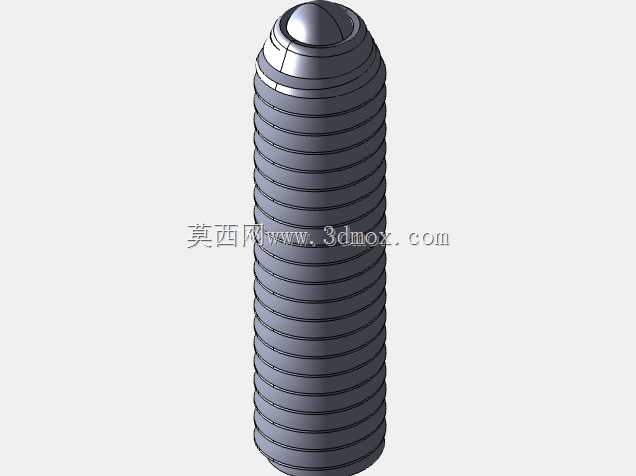

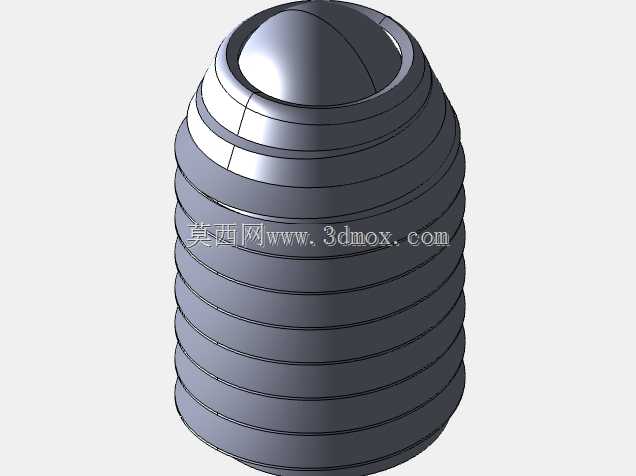

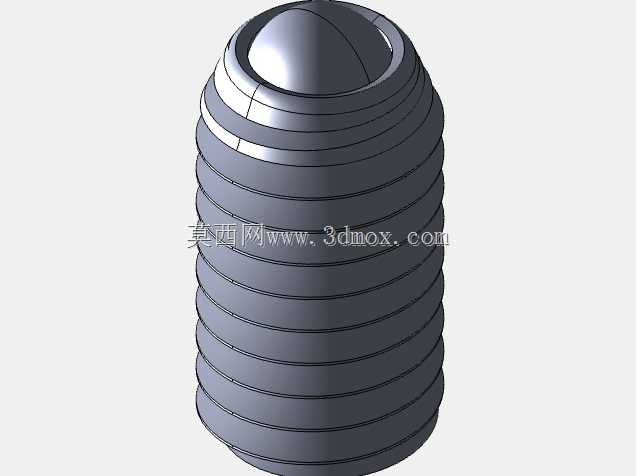

SUS304不锈钢内六角球头柱塞定位组件

在工装夹具定位、自动化设备行程限位、模具侧向抽芯定位、电子治具快换定位这类需要频繁重复对位、提供弹性预紧定位力的场景里，球头柱塞是结构工程师选型时绕不开的基础五金件，这套覆盖多规格螺纹尺寸的不锈钢球头固定件，正是针对这类通用定位需求完成的全系列结构建模。从实际使用场景出发，这类零件的核心作用是通过内部弹簧预紧的钢珠提供可伸缩的弹性定位端，既可以在两个相对运动的部件到达预设位置时提供卡入式的定位阻力，避免部件在无外力驱动时发生错位滑移，又能在施加超过预紧力的外力时让钢珠压缩弹簧回缩，允许部件顺利滑过定位点完成相对位移，不会出现刚性定位件硬卡滞导致的部件磕碰、驱动过载问题。

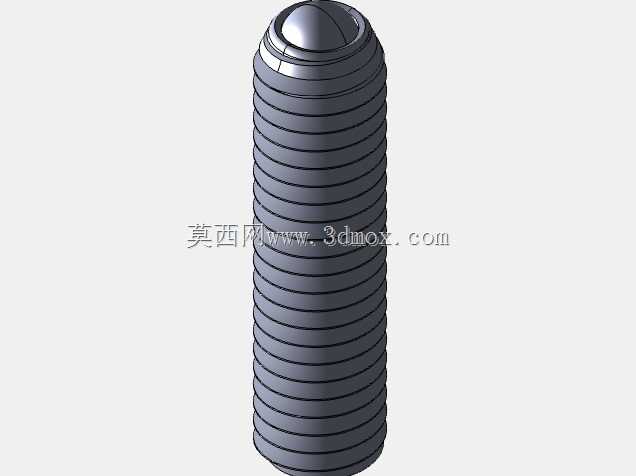

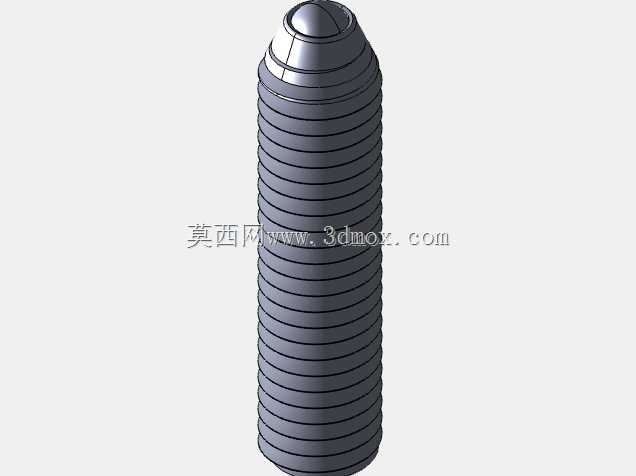

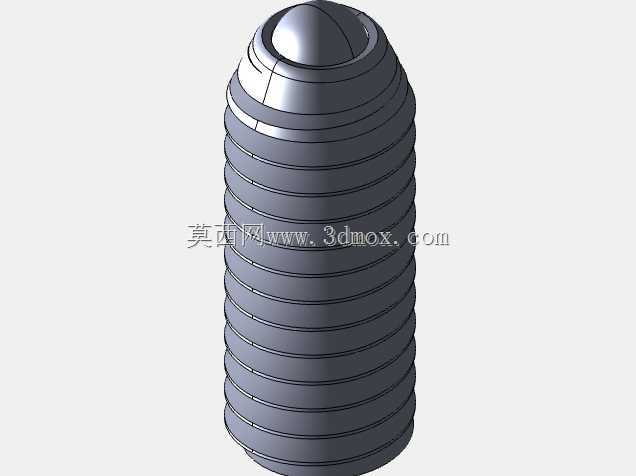

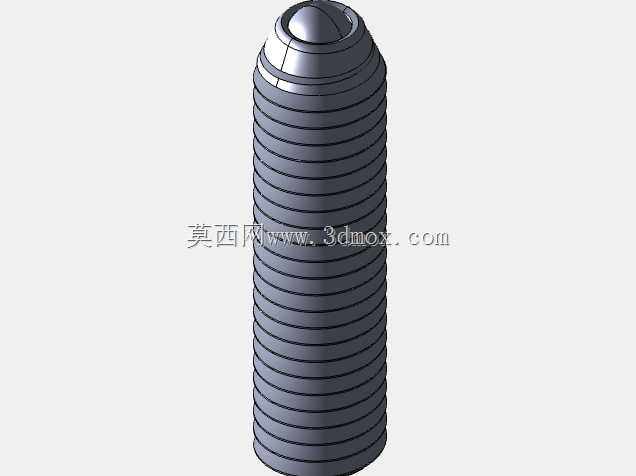

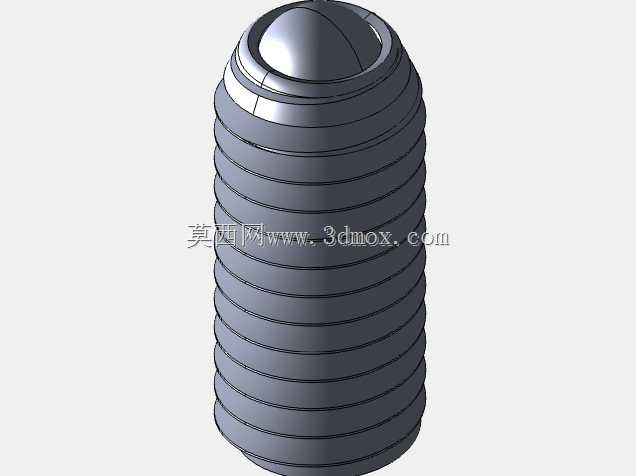

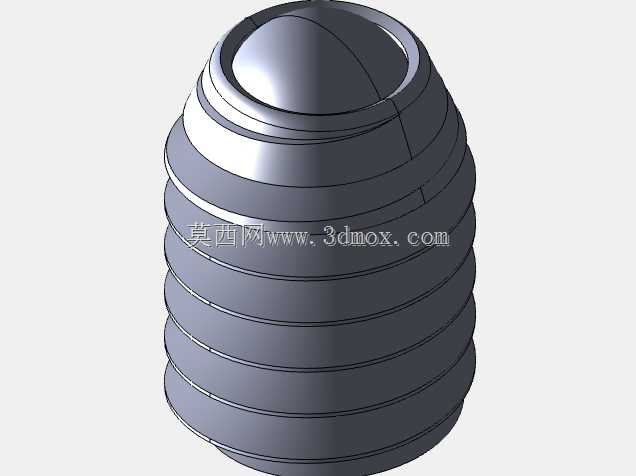

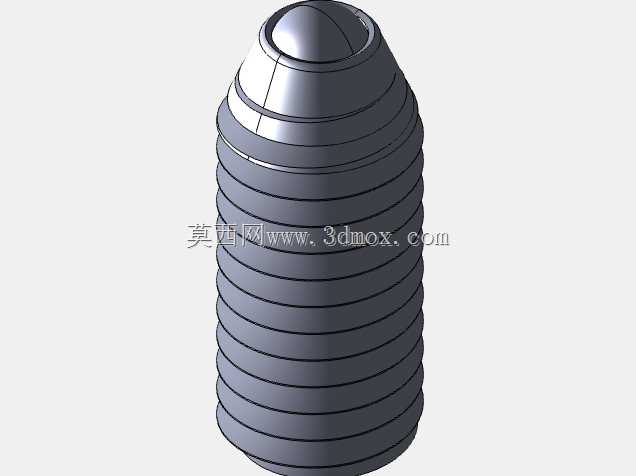

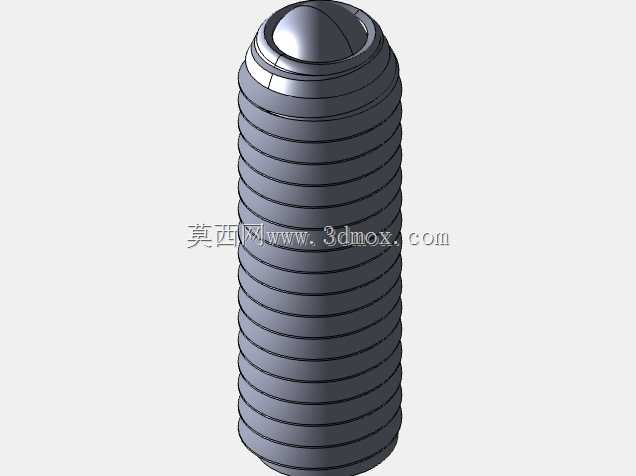

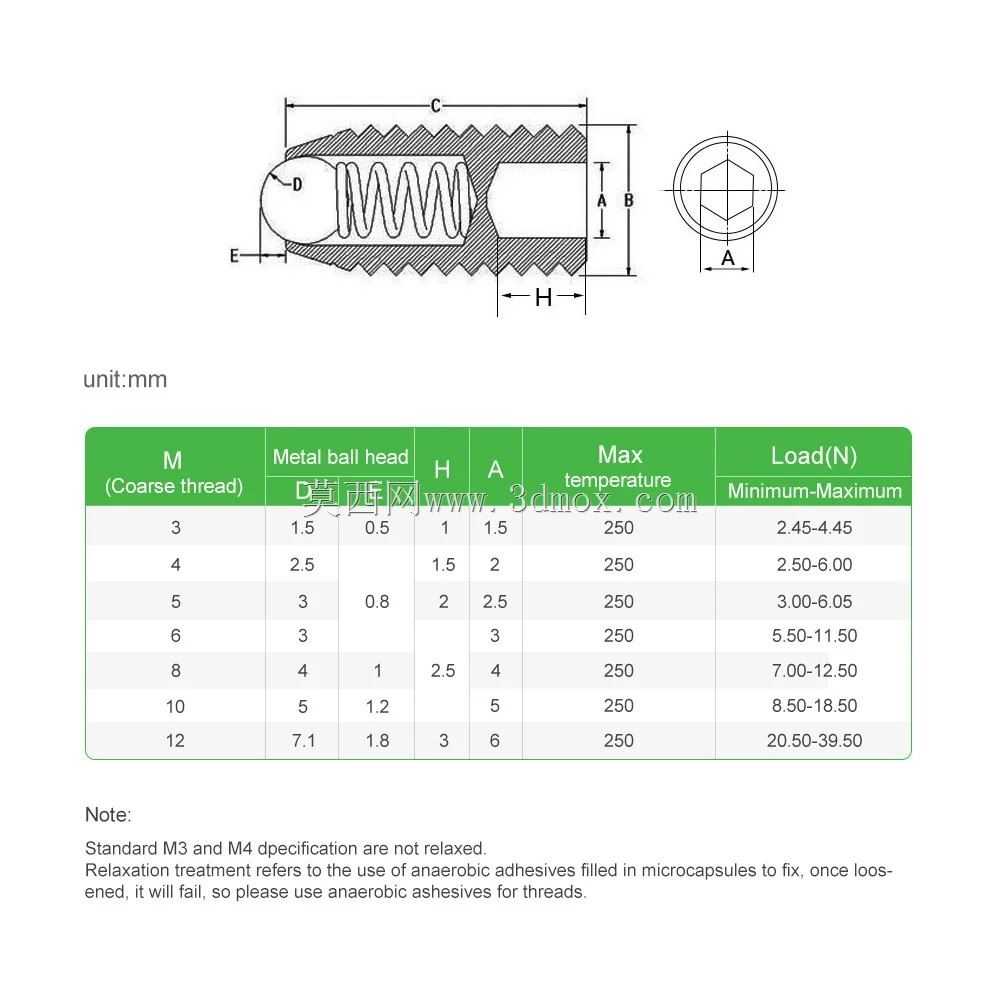

设计这套零件的时候，首先要考虑的是不同安装空间、不同定位力需求下的适配性，所以螺纹规格覆盖了M3到M40的常用公制粗牙螺纹，每个螺纹规格下又匹配了不同的总长度尺寸，比如M3规格对应6mm、8mm、10mm、12mm四种长度，M6规格覆盖8mm到20mm的常用长度区间，M8到M40的大规格型号也对应了从12mm到40mm的长度梯度，完全能覆盖从微型电子治具到大型工装夹具的不同安装深度需求。外形结构上，所有规格都采用了标准内六角凹端紧定螺钉的主体外形，端部的球头露出高度控制在螺纹公称直径的15%到20%之间，既保证钢珠有足够的伸缩行程提供稳定的定位卡紧力，又避免球头露出过多导致安装后容易受侧向力磕碰变形、甚至钢珠脱出的问题。

建模过程中对安装边界的尺寸把控完全遵循通用五金件的装配公差要求：所有外螺纹的大径、中径尺寸都预留了标准公制粗牙螺纹的装配间隙，能直接适配对应规格的标准内螺纹孔，不需要额外做扩孔或者攻丝调整；零件尾部的内六角驱动孔尺寸完全匹配标准内六角扳手的对边尺寸，安装时可以直接用标准扳手拧入，不会出现扳手打滑、驱动孔拧花的问题；内部的弹簧安装腔、钢珠限位收口的尺寸也做了对应匹配，钢珠的最大回缩位置不会超过零件的螺纹端面，保证零件拧入安装孔后，尾部端面可以和安装面完全齐平，不会突出安装面干涉其他部件的运动。

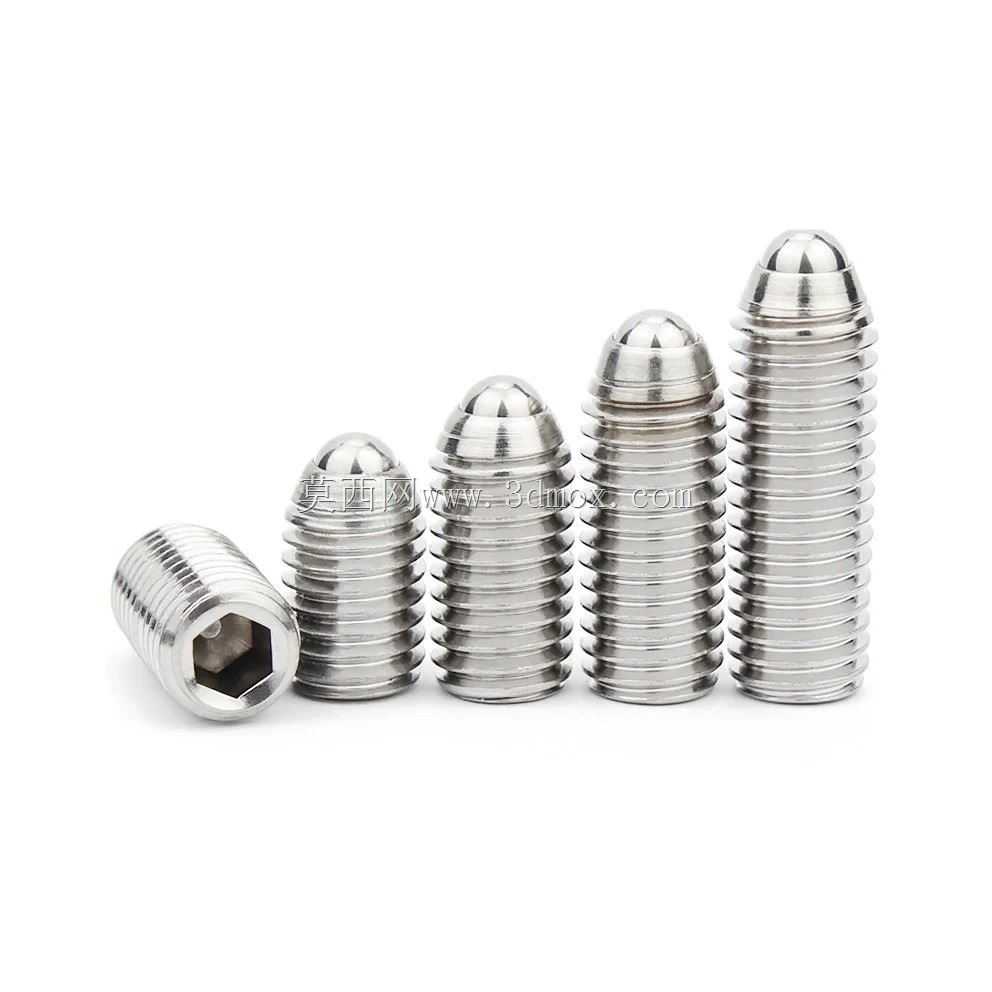

从材质选型的角度，这套零件采用SUS304不锈钢作为主体材质，对应型号K0315系列的标准参数，本身具备不错的防锈耐腐蚀能力，不管是在普通车间的常规工况下使用，还是在有一定湿度、弱腐蚀环境的设备上装配，都不会轻易出现生锈卡滞的问题，能长期保持钢珠伸缩的顺畅性。实际选型的时候，工程师只需要根据需要的定位力大小、安装位置的螺纹孔尺寸、可容纳的螺钉总长度，直接对应选取对应规格的模型即可，不需要再反复核对螺纹适配性、驱动尺寸这类基础参数，能大幅缩短结构设计阶段的标准件建模、选型核对时间。

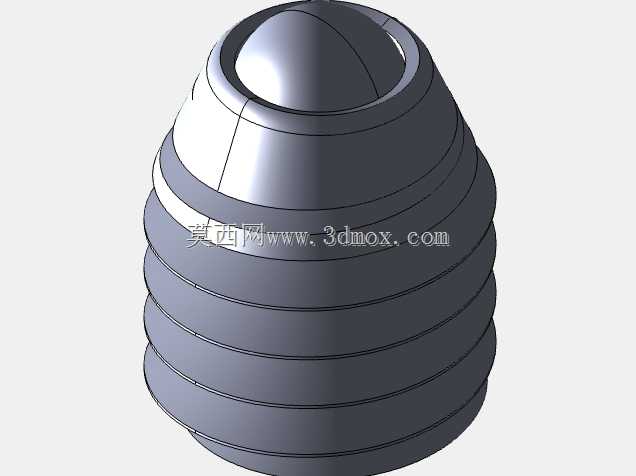

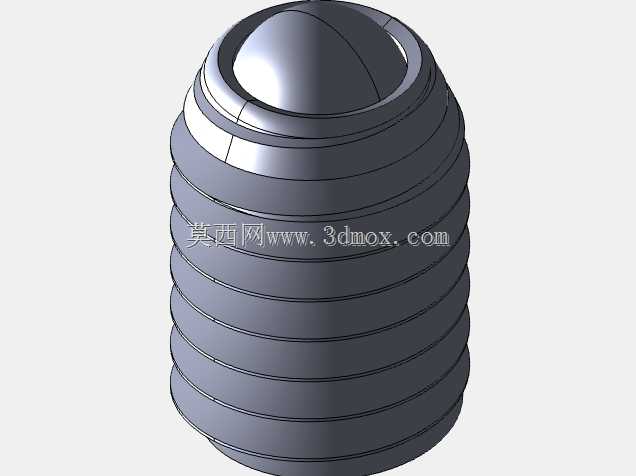

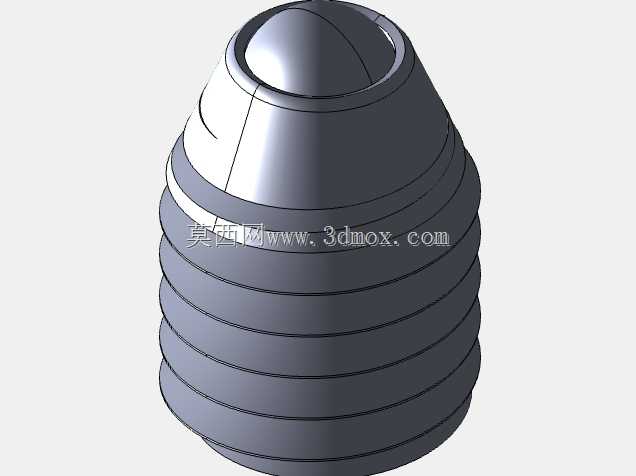

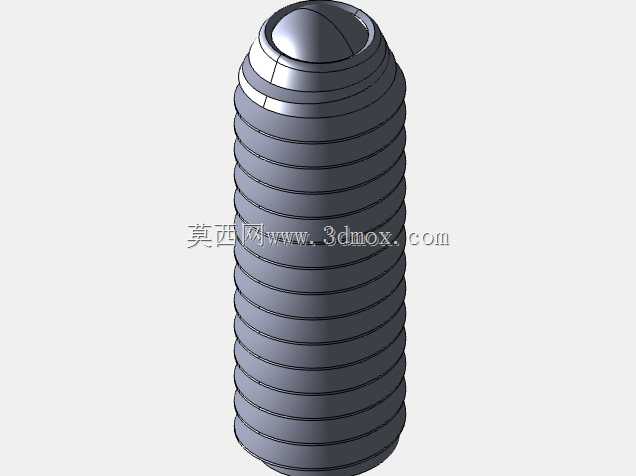

这类弹性定位件和普通的刚性定位销最大的区别，就是不需要额外设计插拔结构、锁紧结构，直接拧入对应的螺纹孔就能实现定位功能，安装和后期维护更换都非常方便，在快换工装、滑动导轨档位定位、翻盖类部件的闭合定位、模具顶出板的行程限位等场景里，能大幅简化整体结构的设计复杂度，不需要为了实现简单的弹性定位额外设计弹簧、钢珠的安装腔体，直接选用标准件就能满足功能需求。建模时对每个规格的零件都做了独立的结构特征还原，包括端部钢珠的球面弧度、螺纹的牙型细节、尾部内六角孔的倒角、零件端面的去毛刺倒角都做了准确还原，不管是用来做设备装配的干涉检查，还是做装配示意图的渲染展示，都能直接调用，不需要再对模型做额外的细节修补。
