可折叠式康复辅助行走助行器结构设计

这款可折叠助行器的结构设计，核心围绕下肢行动障碍人群的日常移动需求展开，在社区康复场景、居家养老照护场景、术后康复训练场景中都有极高的适配性。不同于固定式助行架的笨重占地问题，该结构在常规无轮助行器的框架基础上，优化了交叉折叠连杆的铰接点位，让使用者无需拆解任何部件，仅通过侧向施力就能完成框架的收合动作，收合后整体厚度可压缩至展开状态的五分之一，能够轻松塞入家用沙发底、汽车后备箱、病房储物柜等狭窄空间，解决了传统助行器转运、存放不便的痛点。

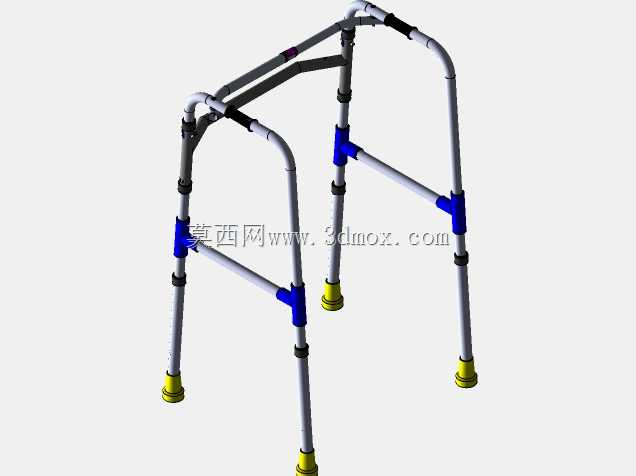

从实际使用功能来看，该助行器采用四脚支撑的框架结构，四个支脚底端配置防滑橡胶脚垫，接触地面时可提供足够的静摩擦力，即使在卫生间湿滑瓷砖、居家木质地板、社区平整柏油路面等不同材质地面使用，也能避免支脚打滑引发的摔倒风险。支腿部分设计有多档高度调节结构，通过弹珠卡扣配合不同高度的定位孔，可根据使用者的身高、手臂自然下垂的握持高度快速调整整体架体高度，适配身高区间覆盖150cm至185cm的成年使用者，握持部位包裹防滑泡棉套，长时间握持借力时不会出现硌手、打滑的问题，能有效分散上肢支撑时的局部压强。

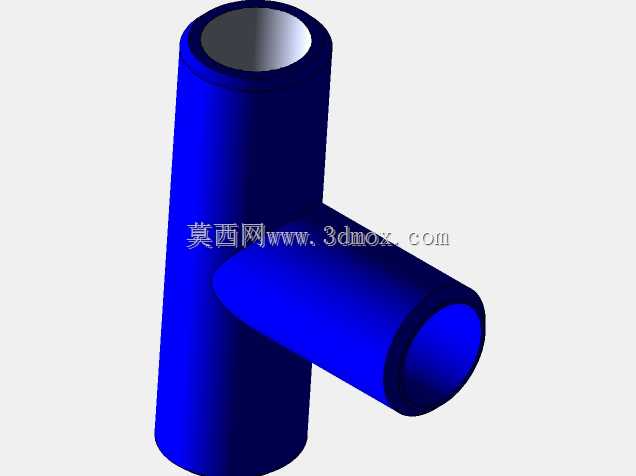

设计过程中优先考虑了结构的受力合理性，整体框架采用轻量化金属管材作为主体材质，管材衔接处采用塑料紧固件与金属铰接件组合的连接方式，既保证了架体展开后的结构刚性——使用者单侧支撑借力时，架体不会出现侧向形变、铰接松旷的问题，又尽可能控制了整体自重，即便是上肢力量较弱的老年使用者，也能轻松抬起架体完成向前挪动的助行动作。折叠铰接点位设置在架体侧方的交叉连杆中部，展开状态下铰接处自带锁止结构，不会因为使用者施加的纵向支撑力出现意外折叠的情况，只有当使用者主动触发侧方的解锁按键、施加侧向收合力时，架体才会进入折叠状态，充分保障使用过程中的结构安全性。

从安装边界与尺寸参数来看，该助行器展开状态下的整体宽度控制在65cm以内，能够顺利通过常规住宅的室内门洞、医院病房的走廊通道，不会出现架体过宽卡滞在通行空间的问题；架体深度控制在50cm左右，使用者站在架体内部空间握持扶手时，身体重心刚好落在四个支脚围成的支撑面中心区域，支撑稳定性最优。折叠状态下整体外形为细长杆状结构，最大外轮廓尺寸不超过80cm*20cm*10cm，存放时不会占用过多的立体空间。整个架体的所有零部件均采用模块化设计，支脚、防滑套、铰接件、调节卡扣都属于可快速替换的标准件，日常使用过程中如果出现单个部件磨损，无需更换整个架体，仅需替换对应损坏部件即可，大幅降低了长期使用的维护成本。

不同于带轮助行器适合长距离推行的使用场景，这款无轮折叠助行器更适合下肢力量不足、平衡能力较差的使用者进行短距离移动、站立平衡训练，使用时使用者双手握持扶手将部分体重通过上肢分担到架体上，依次挪动架体与下肢完成向前移动，架体的刚性支撑能够给使用者提供足够的安全感，帮助使用者逐步恢复下肢行走能力。结构设计过程中特意规避了突出的棱角、尖锐的结构边，所有管材端口都配置了塑料封盖，铰接活动部位都设置了防护套，避免使用过程中出现夹手、剐蹭衣物的问题，整体结构没有复杂的操作机构，使用者无需专门学习操作逻辑，拿到手就能快速掌握折叠、调节、使用的全部方法，适配不同认知水平的使用人群。
