带储物柜体的医用诊查床结构设计

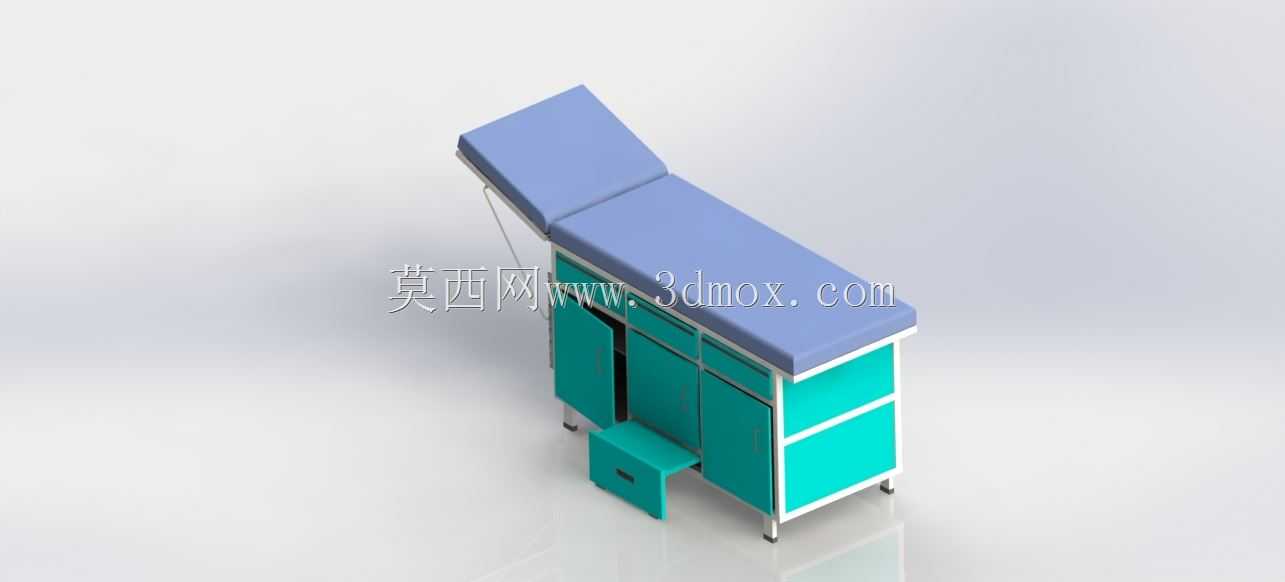

　　这款带储物功能的诊查床，主要面向基层诊所、社区卫生服务中心、门诊科室的日常诊疗场景设计，区别于普通无储物功能的简易检查床，在满足患者躺卧检查的核心需求之外，整合了诊疗用品收纳空间，能有效压缩诊室内的零散储物家具占地，提升小面积诊疗空间的利用率。从结构设计逻辑来看，整体采用床体与柜体一体化的框架结构，底部支撑腿做了防滑调平设计，可适配不同平整度的诊室地面，避免床体使用过程中出现晃动移位的问题。床面部分做了分段式倾角设计，上半段床板可通过侧边的支撑气杆调节抬升角度，方便患者在检查过程中保持半卧姿态，适配腹部检查、耳鼻喉检查、常规查体等不同诊疗操作的体位需求，床面边缘做了圆弧倒边处理，避免磕碰划伤患者或医护人员。

　　床体下方的储物柜体做了功能分区，左侧设置多格封闭柜门，可存放一次性检查垫、医用手套、消毒棉球、听诊器、血压计等常用诊疗耗材与小型器械，柜门采用内嵌式拉手设计，不会突出柜体表面剐蹭过往人员；右侧设置分层开放式储物格，可放置需要频繁取用的物品，拿取效率更高；柜体旁配套的小型脚踏凳，与床体高度做了匹配设计，方便儿童、行动不便的患者上下检查床，脚踏凳底部同样做了防滑处理，踩踏时不会出现侧滑问题。从安装边界来看，整体床体长度适配常规成年人身高范围，宽度满足患者躺卧时的侧身活动需求，总高度符合医护人员站立操作的 ergonomic 要求，不需要额外预留过多的周边操作空间，靠墙放置时仅需在床体侧边预留0.6米左右的医护操作通道即可正常使用。

　　建模过程中对各部件的装配间隙做了合理预留，柜门开合、床板角度调节的运动部件都做了干涉检查，确保实际生产装配后各活动部件运行顺畅，不会出现卡滞问题。床体框架采用金属方管焊接作为内部支撑骨架，外部柜体板材采用医用级环保板材，表面做防刮防水处理，方便日常使用过程中的消毒擦拭，符合医疗场所的卫生清洁要求。床面软垫采用高密度海绵填充，表面覆盖防水耐磨的医用皮革材质，长时间使用不会出现塌陷变形，也能避免检查过程中液体渗漏污染内部床板。在结构强度设计上，床体整体承重满足常规诊疗场景的载荷要求，床板与支撑框架的连接部位做了加强筋处理，患者躺卧、起身过程中不会出现床板异响或变形问题。

　　储物柜体的层板做了承重加强设计，可放置一定重量的诊疗器械，不会出现层板弯曲变形的情况。这款设计的核心思路是在有限的占地空间内，整合检查床与储物柜的双重功能，解决基层诊疗空间面积有限、零散物品收纳不便的实际问题，相比传统分离式的检查床加储物柜的配置，一体化设计能减少家具之间的卫生死角，日常清洁消毒更加方便，也能让诊室整体布局更加整洁规整。
