脚踏式无接触免洗洗手液按压取用支架

这款脚踏驱动的无接触洗手液取用装置，核心解决公共场景下手部接触公共按压头带来的交叉污染风险，最早的需求雏形来自高人流公共区域的防疫卫生痛点——传统手动按压的洗手液瓶，每一个取用者都需要用手接触泵头，在呼吸道、接触传播类疾病流行的场景下，泵头表面很容易成为病原体交叉传递的媒介，而纯感应式的电动洗手机又存在供电依赖、电子元件易在高湿消毒环境下损坏、后期维护成本高的问题，这款纯机械结构的脚踏支架刚好填补了这一空白，不需要外接电源，没有易损的电子元件，依靠纯机械传动就能实现全程手不接触瓶身完成取液。

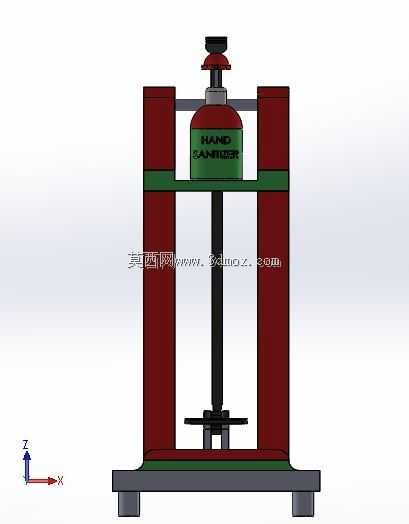

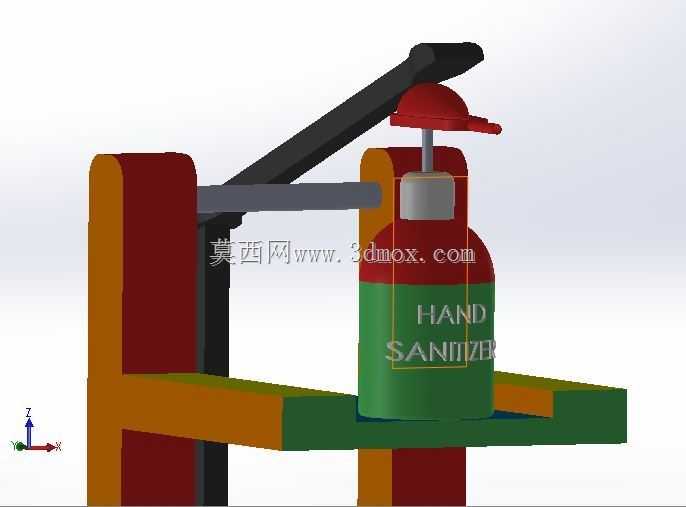

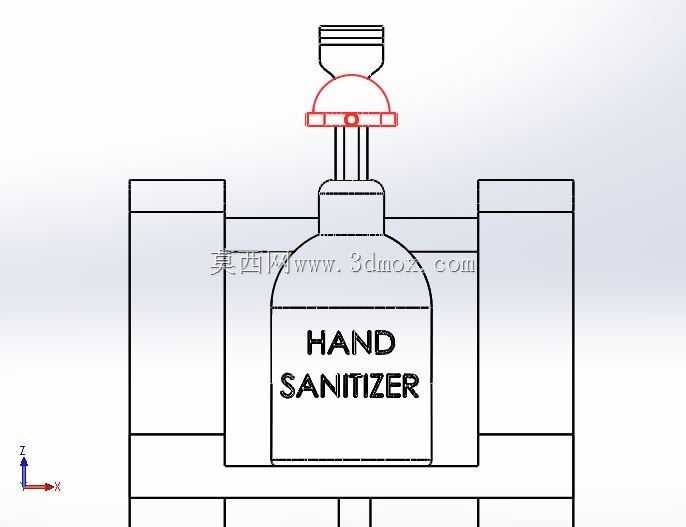

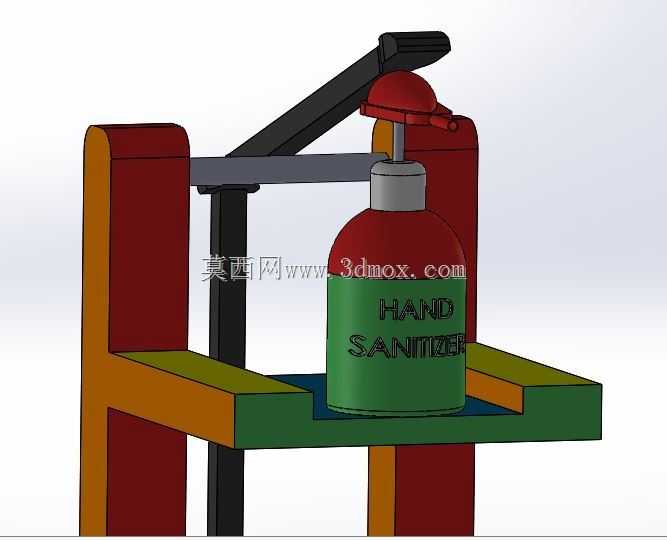

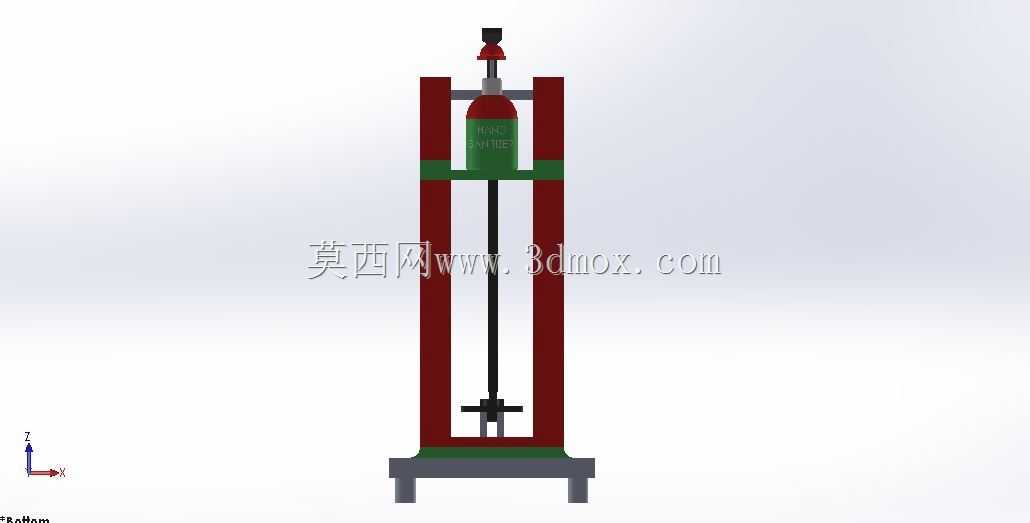

从结构设计逻辑来看，整个支架采用框架式立式布局，底部是带四个防滑支脚的安装底板，整体占地尺寸控制在200mm见方左右，不需要在墙面打孔固定，直接放置在平整地面就可以稳定使用，不会因为脚踏施力出现侧翻。底板上方设置两层水平托板，下层托板用来承托洗手液瓶的瓶身，托板边缘做了高度15mm的围边，能够适配市面上绝大多数常规圆柱、方柱形的500ml容量免洗洗手液瓶，不需要额外定制专用瓶体，替换耗材的时候直接把市售常规瓶装洗手液放在托板上即可，不需要复杂的瓶身固定结构，降低后期耗材替换的门槛。上层托板对应洗手液泵头的按压位置，预留了泵头穿出的避让孔，同时集成了杠杆式的按压执行端，当传动机构动作时，执行端会垂直向下按压泵头，挤出定量的洗手液。

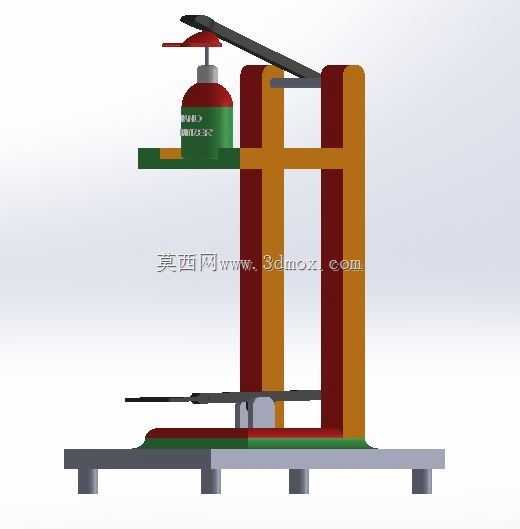

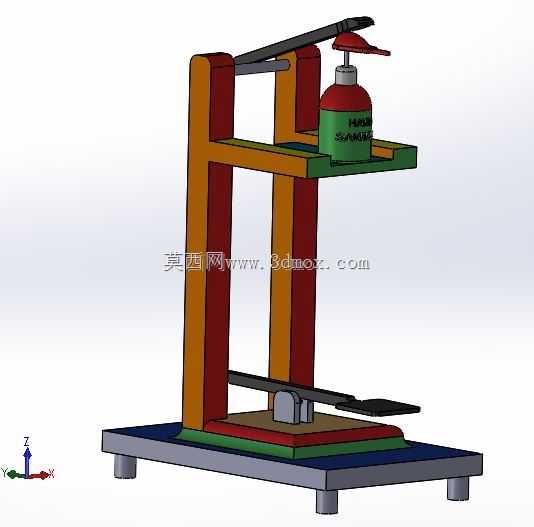

传动部分采用双组杠杆联动的设计，底部脚踏板延伸出支架前方，踏板表面做了防滑纹理处理，使用者只需要用脚向下踩动踏板，力会通过底部的水平传动杆传递到支架后侧的纵向杠杆组，经过两级杠杆的力传导，把脚踏的下压力转换为上层按压端的垂直下行动作，杠杆的传动比经过调校，只需要施加15N左右的脚踏力就能顺利压下泵头，不会出现踩不动或者按压力度不足导致出液量不够的问题；同时整个传动机构的复位依靠隐藏在立柱内部的拉伸弹簧实现，当使用者松开脚踏板，弹簧会带动整个传动机构回到初始位置，泵头也会依靠自身的回弹结构复位，完成一次取液动作，整个过程使用者的手部完全不需要接触装置的任何部位，取液完成后可以直接进行手部搓洗，从根源上避免接触污染。

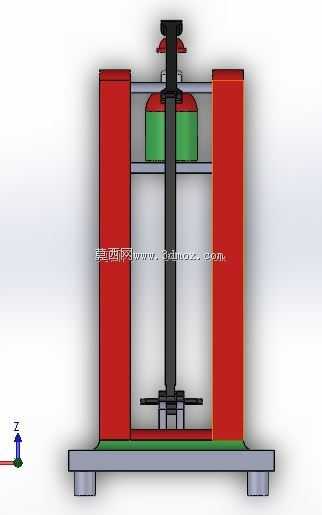

支架的两根主立柱采用矩形截面的型材结构，承担整个装置的结构支撑作用，立柱之间设置横向加强筋，避免长期脚踏施力出现立柱变形、传动卡滞的问题。所有传动的铰接位置都采用小直径的销轴连接，销轴和孔位之间预留0.2mm的配合间隙，长期使用也不会因为灰尘堆积出现卡滞，日常维护只需要定期在铰接点滴少量润滑油即可，没有复杂的维护工序。

从实际应用场景来看，这款装置可以直接放置在医院诊室门口、学校教室入口、写字楼电梯厅、餐饮门店后厨入口、社区防疫卡口等位置，不需要对现有场地做任何改造，拆包之后把洗手液瓶放置到位就可以投入使用。相比电动感应洗手机，它完全不受供电条件限制，哪怕是没有外接电源的临时卡口、户外检测点都可以正常使用，也不会出现感应失灵、电池耗尽突然无法使用的问题；相比传统的桌面放置洗手液瓶，它彻底消除了手接触泵头的交叉感染风险，同时脚踏的操作方式也更符合人在公共区域的行为习惯，不需要刻意弯腰或者抬手找按压位置，抬脚轻踩就可以完成取液，使用门槛很低，不管是老人还是小孩都可以轻松操作。

在安装边界上，整个装置的总高度控制在450mm左右，踏板距离地面的高度为20mm，不会对通行造成绊倒风险，上层出液位置距离地面的高度为800mm，刚好适配成年人站立时的手部自然放置高度，取液的时候不需要刻意抬手或者弯腰。底部的四个防滑支脚采用软质橡胶材质，和瓷砖、环氧地坪、水泥地面都有足够的摩擦力，哪怕是地面有少量水渍也不会出现滑动移位。整个装置的所有外露结构件都做了圆角处理，没有尖锐的棱角，避免人员经过的时候磕碰受伤，结构件表面可以根据使用场景做不同的表面处理，在医疗场景可以采用耐腐蚀的涂层，方便日常使用含氯消毒剂进行表面消杀，不会因为长期喷洒消毒剂出现涂层脱落、结构锈蚀的问题。
