生物医用链式镂空植入支撑结构

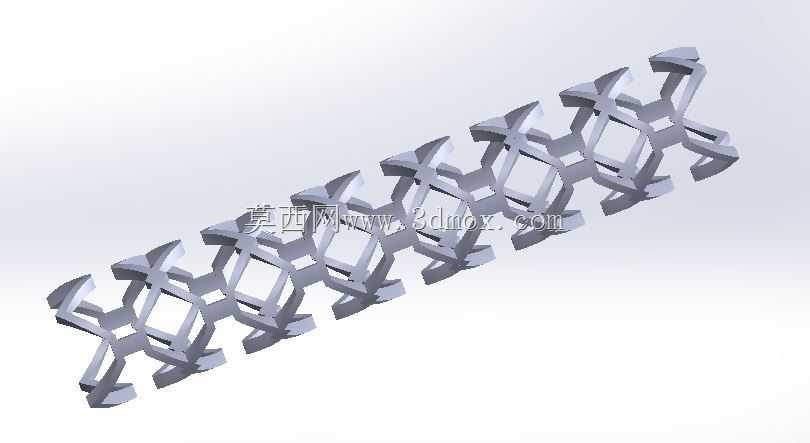

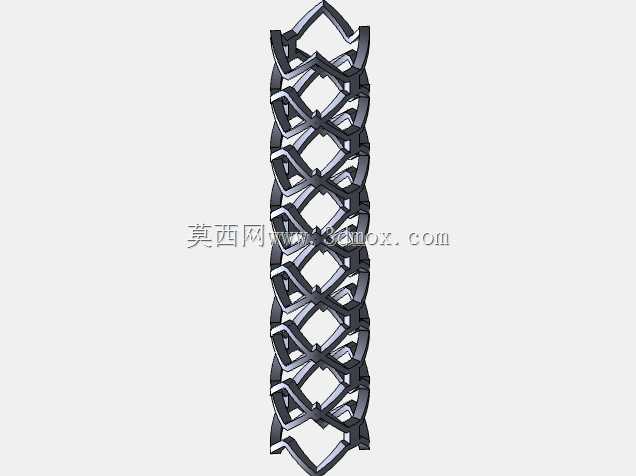

这款链式镂空支撑结构，主要面向生物医学工程领域的植入类场景设计，核心作用是在人体管腔或组织缺损区域提供径向支撑力，同时保障植入部位的体液流通与组织相容性。从结构设计逻辑来看，整体采用重复单元链式拼接的构型，单个支撑单元为对称式X型交叉臂结构，相邻单元之间通过弧形过渡段连接，没有尖锐的棱角，避免植入后对周边软组织产生切割性损伤。

在实际临床应用场景中，这类结构常被用于血管、消化道等管腔部位的扩张支撑，或是骨缺损区域的临时填充支撑，镂空的网孔结构能够让周边组织细胞顺利长入，降低植入物移位的风险，同时减少植入物整体重量，降低人体的异物排斥反应概率。设计过程中，每个交叉臂的截面做了等宽等厚处理，保证受力时每个单元的应力分布均匀，避免局部应力集中导致的结构断裂，尤其是在植入过程中需要通过导管压缩输送，释放后自膨胀恢复原有形状，链式连接的结构让整体具备良好的轴向柔顺性，能够适配弯曲的管腔形态，不会因为管腔的生理弯曲出现结构卡滞或贴合不良的问题。

从安装边界来看，整体结构的径向支撑力可以通过调整交叉臂的厚度、单元的排布密度来适配不同的使用场景，比如血管用的细径支撑，单元臂厚控制在0.1-0.3mm区间，整体外径可以压缩至原尺寸的三分之一，满足微创介入输送的尺寸要求；而用于骨缺损支撑的款式，臂厚可以提升至1-2mm，配合表面的多孔处理，提升骨整合效果。结构的轴向长度可以根据实际需求增减重复单元的数量，不需要重新设计整体构型，只需要调整单元拼接数量即可适配不同长度的缺损区域，大幅降低了衍生型号的设计成本。

在功能特性上，这种镂空链式结构相比传统的网管状支撑，轴向的伸缩柔顺性更好，在人体组织产生蠕动或日常活动带来的形变下，能够跟随组织同步产生小幅形变，不会因为刚性过大刺激周边组织产生增生，同时镂空率达到60%以上，不会阻断植入部位的体液循环，保障周边组织的正常生理功能。设计时特意将所有连接位置做了圆角过渡处理，表面没有毛刺或突兀的凸起，减少植入后血栓或组织增生的诱发因素，每个单元的交叉点位置做了局部加厚处理，提升整体的抗疲劳性能，能够承受长期的周期性形变而不出现断裂失效。

从建模逻辑来看，先绘制单个X型支撑单元的草图，通过拉伸生成基础臂结构，再对所有棱边做倒圆角处理，之后通过线性阵列配合角度微调，让相邻单元之间通过弧形连接段平滑衔接，最后对整体结构做布尔运算合并为单一实体，保证后续有限元分析时网格划分的连续性，方便开展支撑力、疲劳寿命、形变模拟等仿真验证工作。建模过程中严格控制每个特征的参数关联性，调整臂厚、单元间距、整体外径等参数时可以直接通过参数驱动修改，不需要重新绘制草图，提升后续优化迭代的效率。
