超声探头配套曲面定位导向装置

在临床超声介入操作场景中，曲面超声探头的中心定位精度一直是影响穿刺操作效率与操作安全性的核心因素，尤其是在需要精准对准探头中心平面开展的硬膜外穿刺类操作中，徒手标记探头中心往往存在偏移误差，容易导致穿刺路径偏离超声成像平面，延长操作时间，甚至提升周边组织损伤的风险。这款配套曲面超声探头的导向装置，正是针对这类临床操作痛点开发的配套定位工装，整体采用透明医用级树脂材质制作，可直接卡装在对应型号曲面探头的前端端面，无需额外粘接或捆绑固定，拆装过程不会损伤探头外壳的声学匹配层。

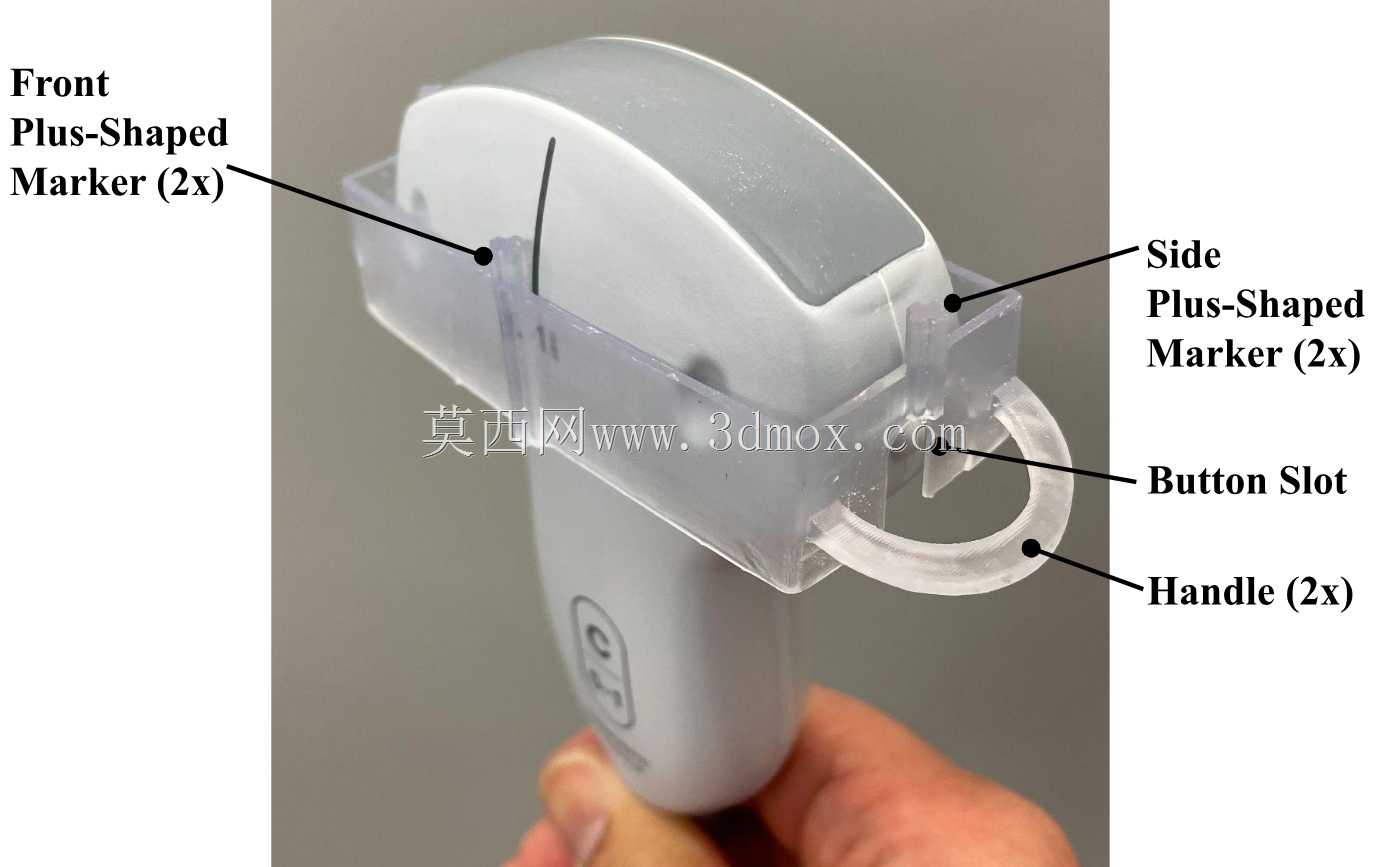

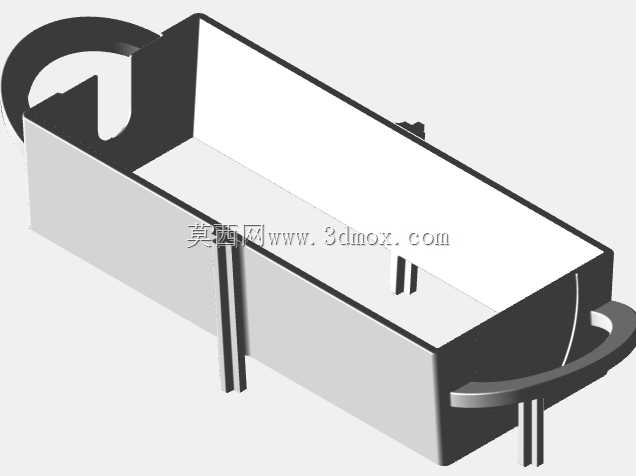

从结构设计逻辑来看，装置主体采用与探头曲面弧度完全贴合的半包式卡扣结构，内侧轮廓完全匹配探头前端的弧面曲率，安装时顺着探头端面滑入即可完成定位，卡扣的抱紧力经过反复验证，既不会因为操作中的轻微触碰发生移位，也不会因为夹持力过大对探头外壳造成压痕损伤。装置正面设置两处十字形凸起标记，安装到位后两处标记的连线恰好与探头的超声成像中心平面重合，操作人员无需额外测量校准，只要顺着标记连线确认位置，就能快速找准探头的中心扫描平面，省去了传统操作中反复用记号笔标记、擦拭探头的步骤。装置侧面同样设置十字形标记，用于辅助操作人员确认探头的侧向偏转角度，在需要斜向进针的操作场景中，可通过侧面标记快速判断探头的倾斜角度，辅助调整进针方向。

装置下方设置环形握持结构，操作人员在固定探头时，手指可穿过该环形结构借力，避免长时间握持探头时手部打滑，尤其是在佩戴医用外科手套操作的场景下，环形结构的圆弧边缘做了全圆角处理，不会硌伤手指，也不会勾刮手套表面。装置上预留的按键避让位，恰好对应探头侧面的功能按键位置，安装导向装置后不会影响探头本身的按键操作，包括冻结、图像调节等功能都可以正常触发，不需要反复拆卸装置调整参数。

从安装边界尺寸来看，装置整体的包覆范围仅覆盖探头前端3厘米的区域，不会遮挡探头的声学发射面，也不会超出探头的整体外轮廓，安装后探头依然可以正常套入无菌防护套，不会因为额外加装装置导致无菌套破损。装置的壁厚控制在2毫米以内，整体重量不到10克，加装后不会改变探头的整体配重，操作人员握持时不会有明显的负重感，长时间操作也不会增加手部疲劳。导向装置的所有边缘都做了倒钝处理，没有尖锐棱角，在临床操作中不会划伤操作人员或患者皮肤，也不会刮破无菌防护膜。

在实际使用场景中，该装置除了适配产科麻醉硬膜外穿刺操作外，也可用于其他需要依托同型号曲面探头开展的穿刺定位操作，比如浅表组织穿刺、积液引流定位等场景，只要对应探头的曲面轮廓与装置内侧匹配，即可实现快速定位。透明材质的设计也方便操作人员观察装置与探头端面的贴合情况，一旦安装不到位可以及时发现调整，避免因为安装偏移导致定位误差。装置的卡扣结构经过多次迭代优化，反复拆装后依然能保持足够的夹持力，不会因为多次使用出现卡扣松动、定位偏移的问题，适配临床科室反复消毒使用的需求。
