医用双管听诊器结构设计方案

日常临床诊疗场景中，听诊器是内科、儿科、心血管科医师开展初步诊断的核心手持器具，可实现心肺音、肠鸣音、血管杂音等体内声波信号的传导拾取，无需额外供电即可完成无创体征筛查，适配门诊接诊、床旁查房、基层巡诊、院前急救等多类使用场景，是临床一线普及率最高的基础诊断器具之一。

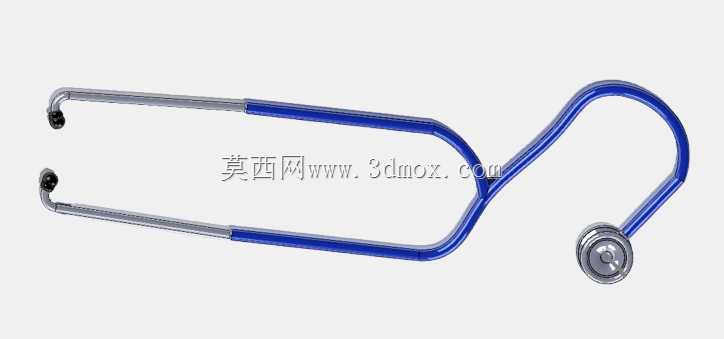

本次设计的双管听诊器整体采用对称式结构布局，核心功能部件分为拾音端、传导管路、佩戴端三个模块，拾音端选用圆形金属听诊头，内置膜片与钟面双拾音结构，膜面可拾取高频心肺音，钟面适配低频血管杂音与肠鸣音采集，听诊头边缘做圆弧钝化处理，接触患者皮肤时无尖锐棱角，避免低温环境下金属直接接触造成的不适感，听诊头与管路衔接处做旋转密封结构，可360度旋转调整拾音角度，适配不同体位的听诊操作需求。传导管路采用双独立PVC声学管设计，相比传统单管结构可减少声波传导过程中的损耗与串扰，管路外壁做防滑磨砂处理，管身弯曲半径控制在15mm以上，避免管路弯折造成的声波传导阻断，管路与金属耳挂衔接处做过盈压合密封，杜绝声波泄漏导致的拾音音量衰减。佩戴端的金属耳挂采用弹性合金材质，预设15度的向内倾斜角度，匹配人体外耳道的自然生理角度，耳挂末端配套软质硅胶耳塞，耳塞做阶梯式直径设计，可适配不同大小的耳郭，佩戴时可自适应贴合耳道，长时间佩戴不会产生明显的压迫痛感，耳挂的弹性张紧力经过反复调校，既可以保证耳塞与耳道的贴合密封性，又不会因张紧力过大造成耳郭挤压不适。

建模过程中优先采用扫描特征完成双管路的曲面构建，通过多段线拟合管路的自然弯曲弧度，避免管路出现生硬折角；耳挂的金属弯管部分采用凸台拉伸结合旋转切除的方式完成基础轮廓，再通过圆角特征处理所有衔接处的棱角，圆角半径统一控制在1.2mm，既保证金属部件的结构强度，又避免锐边造成的使用划伤；听诊头的拾音膜安装槽采用旋转切除特征加工，槽深控制在0.8mm，预留膜片安装的过盈配合余量，膜片采用薄型聚酯材质，装配后与听诊头端面齐平，无凸起或凹陷。

尺寸设计上充分考虑临床使用的操作便利性，整体展开长度控制在700mm，适配医师站立或坐立接诊时的操作距离，无需过度俯身即可完成患者胸背部位的听诊；听诊头直径为45mm，覆盖范围足够捕捉胸腔区域的声波信号，同时不会因直径过大影响锁骨旁、肋间隙等狭小区域的听诊操作；耳挂的张开间距可在120mm-180mm范围内自适应调整，适配不同头围的使用者佩戴需求；单根声学管路的内径为5mm，壁厚1.5mm，兼顾声波传导效率与管路的抗弯折性能，日常使用中即使出现临时弯折，松开后可快速回弹恢复导通状态，不会留下死折影响后续使用。

安装边界层面，所有部件的衔接处均采用标准化的过盈配合结构，无需额外粘接剂即可完成组装，后期更换耳塞、膜片等易损件时可直接插拔替换，无需专业工具；金属部件全部采用304不锈钢材质，表面做抛光处理，可耐受常规医用酒精擦拭消毒，不会出现锈蚀或镀层脱落问题；管路材质选用耐老化医用PVC，可耐受常规消毒剂的腐蚀，长期使用不会出现硬化开裂问题。整体结构无细小易脱落零部件，避免临床使用过程中部件掉落造成的交叉污染风险，所有外露部件均做无锐角处理，日常收纳时可将耳挂对折后放入医用工作服口袋，不会勾刮衣物面料。
