个人防护用面罩呼吸器结构组件

在个体呼吸防护装备的结构设计环节，面罩呼吸器的核心组件直接决定了装备的佩戴适配性、呼吸阻力表现以及实际防护效能，这类组件的三维结构设计需要兼顾密封可靠性、气流导通效率与装配便捷性，不能仅停留在外观造型的复刻层面。从实际应用场景来看，这类组件广泛适配于工业粉尘作业环境防护、日常公共卫生防护、应急救援呼吸防护等多个场景，不同场景下对组件的气流导通量、密封贴合度、结构耐用性的要求存在明显差异，比如高粉尘作业场景下需要组件预留足够的滤材安装空间，同时保证呼气路径的单向导通性，避免呼出的水汽打湿滤材缩短使用寿命，而日常防护场景则更侧重组件的轻量化设计，降低长时间佩戴带来的面部压迫感。

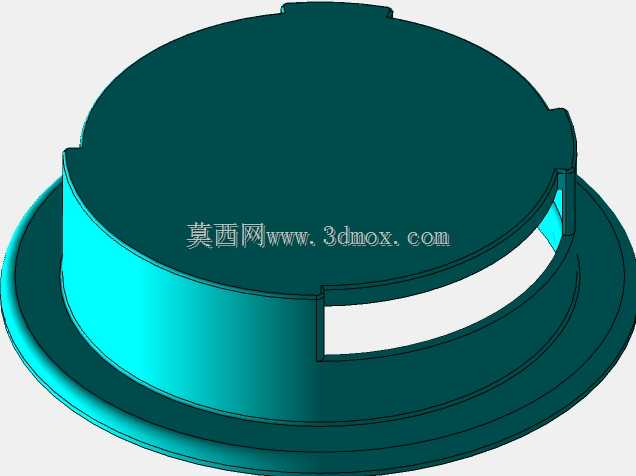

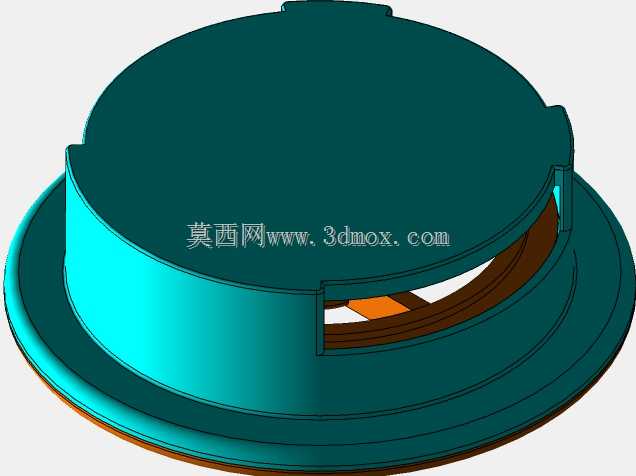

从产品功能特性来看，这套组件承担了面罩主体与过滤元件的连接承载、呼气气流的单向导出、面部贴合边界的密封支撑三个核心功能。组件的圆形主体结构并非规则的等径圆柱设计，上盖部分设置了三个均匀分布的限位凸台，用于和滤棉盖或者滤毒盒的卡槽配合锁紧，避免使用过程中受外力碰撞出现滤元件脱落的问题；侧方开设的开槽结构是呼气阀片的安装位，阀片安装后可以在呼气时被气流顶开，快速将面罩内的湿热气体排出，吸气时则在负压作用下紧密贴合开槽端面，阻断外部未经过滤的气体从呼气路径进入面罩内部。底座部分的多层环形凸缘结构，是和面罩主体软胶层配合的密封结构，凸缘的高度、厚度以及相邻凸缘的间距都经过适配调整，既可以保证安装时的卡接力度，避免组件从面罩安装孔位脱落，又能在软胶面罩受压变形时填补装配间隙，防止出现漏气点。

在设计思路的落地过程中，首先要明确组件的安装边界：组件整体为同轴回转类结构，最大外径尺寸需要匹配常规面罩的标准安装开孔，不能出现尺寸偏差导致无法装配的问题，轴向总高度需要控制在合理范围内，避免佩戴时组件突出面罩过多，影响使用者的视线范围或者和其他防护装备（比如护目镜、安全帽）产生干涉。上盖的限位凸台高度不能过高，否则会导致滤元件安装时卡接过紧，使用者更换滤材时难以拆卸，高度过低则会出现锁紧力不足的问题，实际建模时需要反复调整凸台的拔模角度与配合间隙，兼顾锁紧可靠性与拆装便捷性。呼气阀开槽的尺寸设计需要匹配常用的硅胶阀片规格，开槽边缘需要做圆角过渡处理，避免尖锐棱边反复摩擦阀片导致阀片出现开裂破损，延长阀片的使用寿命；开槽的位置设置在组件侧方而非正上方，是为了避免呼气时产生的冷凝水顺着开槽回流到滤材安装侧，打湿过滤材料影响过滤效率。

从结构细节来看，组件内部设置的环形挡边结构，一方面可以对安装到位的滤材起到限位作用，避免滤材受吸气负压影响出现过度变形堵塞气流通道，另一方面可以在组件和滤材之间预留出均匀的进气空腔，保证滤材整个端面都能参与气流过滤，避免局部滤材过载缩短整体使用寿命。底座最外侧的环形翻边是和面罩软胶层接触的主要承压面，翻边的边缘做了圆弧过渡处理，不会在装配时割伤软胶面罩，同时翻边的宽度经过优化，既可以保证足够的承压面积，让软胶面罩在卡接后形成足够的密封压缩量，又不会因为翻边过宽导致组件整体重量增加。组件壁厚设计保持均匀，避免注塑成型时出现缩痕、翘曲等成型缺陷，所有的棱边位置都做了合理的圆角处理，既可以提升结构强度，避免应力集中导致的组件开裂，又能减少使用过程中棱角对使用者面部或者防护装备的剐蹭。

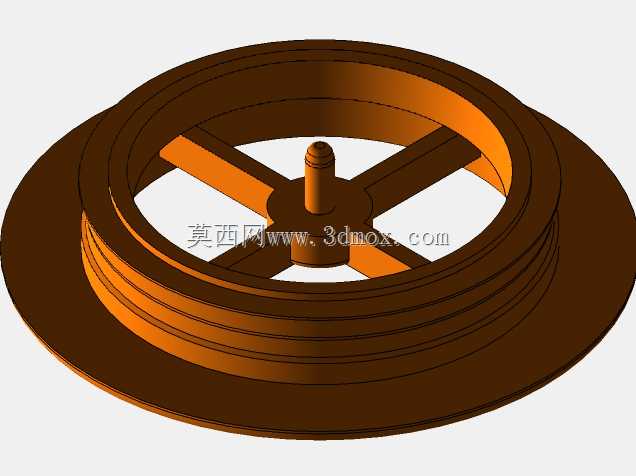

在实际选型适配过程中，这类组件的结构尺寸需要和面罩主体的安装位完全匹配，不同规格的面罩对应的安装孔径存在差异，建模时需要严格把控各部分的配合公差，比如和软胶面罩配合的卡接位置，需要根据软胶材料的硬度预留合理的过盈量，过盈量过大则装配难度高，长期使用会加速软胶材料的老化开裂，过盈量过小则会出现密封不严、组件容易脱落的问题。呼气阀片的安装柱尺寸需要和阀片的安装孔精准配合，既不能过松导致阀片在呼吸过程中脱落，也不能过紧导致阀片装配时被撑裂，同时安装柱的顶端需要做限位结构，避免阀片在气流反复冲击下向上窜动移位，影响单向密封效果。这类组件的结构设计看似简单，实则每一处尺寸、每一个结构特征都和实际使用体验、防护效果直接相关，三维建模过程中需要结合实际使用场景的受力情况、装配流程、维护需求反复调整结构参数，不能仅凭外观造型随意绘制。
