光谱仪用标准光纤卷盘结构设计

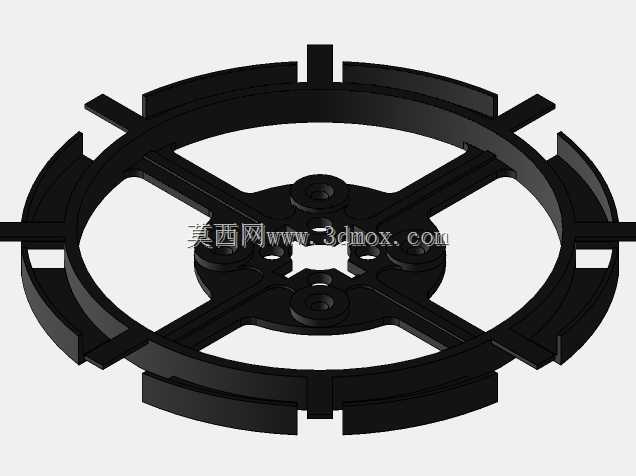

　　在光谱分析类检测设备的内部光路搭建环节，光纤的走线排布一直是容易被忽略却直接影响检测稳定性的细节——过长的光纤随意堆叠不仅会挤占设备内部有限的安装空间，光纤弯折半径过小还会造成光信号传输损耗骤增，甚至出现微弯损耗导致的检测数据漂移，这也是很多实验室自研光谱设备在调试阶段容易遇到的隐性问题。这款光纤卷盘的结构设计完全围绕光纤的可靠收纳与光路稳定传输展开，整体采用轮辐式镂空框架结构，外圈设置多组等距分布的径向凸耳，这些凸耳并非冗余设计，一方面可以在卷绕光纤时形成均匀的侧向限位，避免光纤在卷绕过程中从盘体边缘滑脱，另一方面凸耳上预留的卡位结构可以直接与设备内部的安装卡槽配合，不需要额外设计定制压块就能完成卷盘的快速固定，大幅减少装配环节的零件数量。

　　中心区域的轮毂采用多安装孔位布局，不同孔径的安装孔围绕中心轴呈十字对称分布，能够适配不同规格的固定轴径，不管是设备内部预留的金属螺柱还是塑料卡扣柱，都能找到对应的安装位置，不需要二次加工改孔。轮辐部分采用十字交叉的加强筋结构，在保证整体结构强度的前提下尽可能削减盘体自重，毕竟光谱仪内部的安装支架很多是薄钣金或者工程塑料材质，过重的卷盘长期使用容易造成支架变形，进而影响光纤的排布位置。从安装边界来看，这款卷盘的最大外径适配常规通讯光纤与医疗检测用特种光纤的最小弯折半径要求，卷绕时光纤的弯曲弧度完全控制在厂商推荐的安全范围内，不会因为卷绕半径过小造成光纤内部的纤芯损伤。

　　外圈的挡边高度经过反复校核，刚好能够容纳常规厚度的光纤外被多层卷绕，不会出现上层光纤卡入下层缝隙的情况，同时挡边的边缘做了小圆角过渡处理，避免锋利的塑料边缘割伤光纤外被，这一点在长期使用的设备中尤为重要——很多现场故障都是因为硬质结构件的锐边割破线缆绝缘层，最终引发信号中断甚至安全隐患。在实际应用场景中，这类光纤卷盘除了用于实验室光谱仪的内部光纤收纳，在医疗领域的光学检测设备中也有广泛应用，比如部分无创血氧检测设备、荧光免疫分析设备内部，都需要对传输光信号的光纤进行规整排布，这款卷盘的标准化安装尺寸可以直接适配这类设备的内部安装空间，不需要设计人员重新绘制卷盘结构，能够大幅缩短设备的研发周期。

　　设计过程中没有采用整面式的盘体结构，而是选择大面积镂空，一方面是为了减重，另一方面是为了让卷绕在盘上的光纤能够充分散热，毕竟高功率光信号长时间传输时，光纤本身会产生微量热量，密闭式的盘体容易造成热量积聚，加速光纤外被的老化，镂空结构可以让设备内部的冷却气流直接流过光纤表面，带走多余热量，延长光纤的使用寿命。中心轮毂的安装孔位做了沉台设计，固定螺丝锁紧后螺丝头不会突出轮毂表面，避免螺丝头剐蹭到卷绕在内层的光纤，这个细节在很多同类产品中经常被忽略，往往是装配完成后测试正常，使用一段时间后就出现光纤被磨破的故障。外圈的凸耳除了安装限位的作用，还可以作为光纤走线的导向点，光纤从卷盘引出时可以顺着凸耳的间隙延伸到设备的其他工位，不需要额外加装导线槽，进一步简化内部走线结构。整体结构的壁厚设计均匀，没有出现壁厚突变的位置，不管是采用注塑加工还是3D打印打样，都不会因为冷却不均出现缩痕或者翘曲变形，能够保证盘体的圆度，避免卷绕光纤时出现偏心晃动的情况。
