带悬吊结构的腋下助行拐杖结构设计

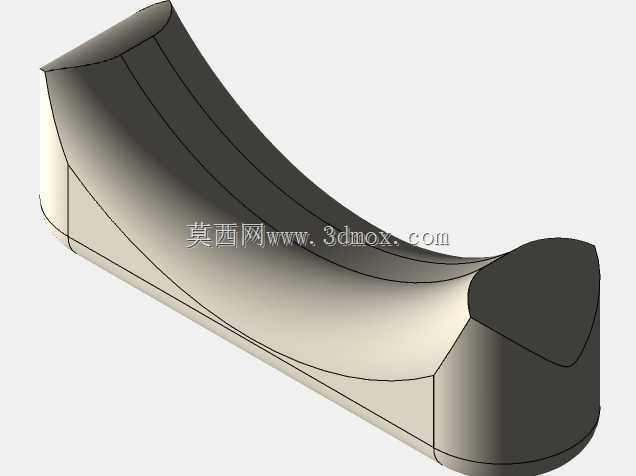

　　这款带悬吊装置的腋拐，核心服务于下肢行动障碍人群的日常移动辅助场景，覆盖术后康复期患者、下肢肌力不足群体、单侧肢体损伤人群的短距离出行、室内活动、康复训练等实际使用需求，区别于传统固定式腋拐的受力逻辑，额外增设的悬吊结构可分散腋下局部承压，避免长期使用过程中腋部血管、神经受压引发的二次损伤，适配不同康复阶段的受力支撑需求。从结构设计逻辑来看，整体采用分段式杆体布局，上杆段为腋托支撑段，顶端设置弧形腋托贴合人体腋下生理曲线，接触区域做圆弧过渡处理，无尖锐棱角，避免使用过程中剐蹭衣物或压迫局部皮肤；杆体中段设置弯折过渡段，匹配人体行走时的手臂自然摆幅角度，减少行走过程中杆体与腿部的干涉，弯折处采用环形加强筋结构，提升杆体抗弯折疲劳性能，满足反复承重下的结构强度要求。

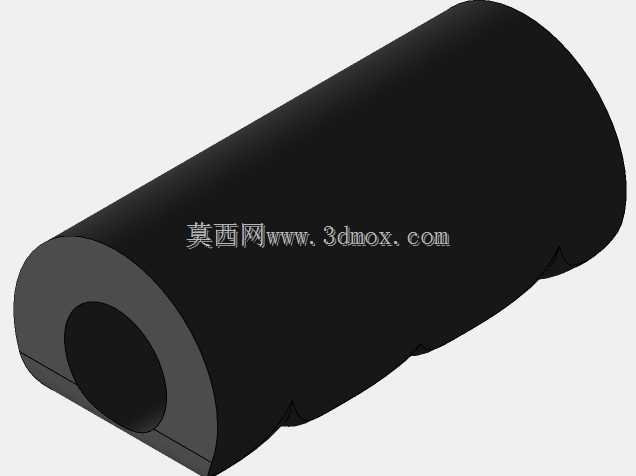

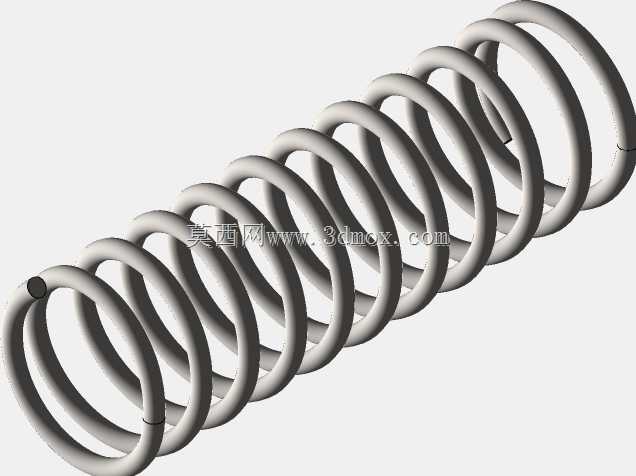

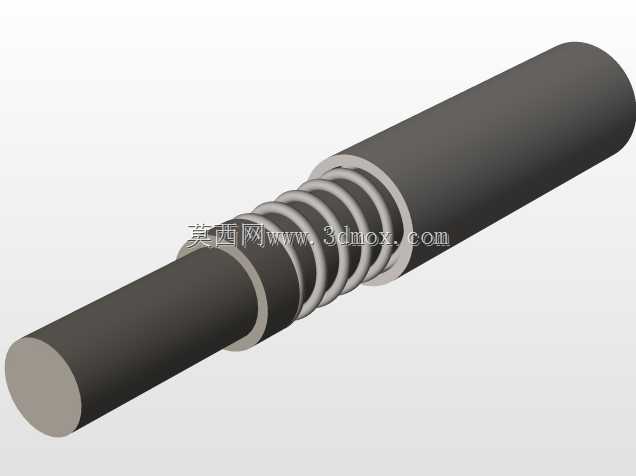

　　悬吊装置集成在杆体弯折区域附近，采用可调节绑带结构，可根据使用者的手臂围度、悬吊高度需求调整固定位置，将手臂部分重量通过绑带分散至前臂区域，降低腋下支撑点的集中载荷，使用者可根据自身耐受度调整悬吊松紧度，适配不同康复阶段的支撑需求，比如术后早期患肢无法受力时，可收紧悬吊结构提升上肢承重占比，康复后期可放松绑带，逐步增加患肢受力强度。下杆段为高度调节结构，采用弹珠卡扣式调节方案，杆体上预设多档调节孔位，可根据使用者身高、臂长调整整体支撑高度，调节范围覆盖150cm至185cm身高人群的使用需求，调节孔位做翻边强化处理，避免长期调节过程中孔位变形导致卡位失效；杆体底端设置防滑橡胶脚垫，脚垫采用大接触面积的锥形设计，接触地面的端面设置交错防滑纹路，适配瓷砖、水泥、沥青、木地板等不同地面材质，湿滑地面也能提供足够摩擦力，避免打滑风险，脚垫与杆体采用螺纹连接，磨损后可快速更换，无需更换整根拐杖。

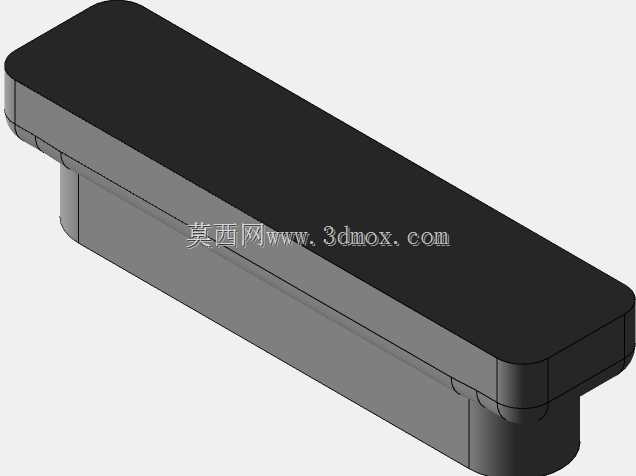

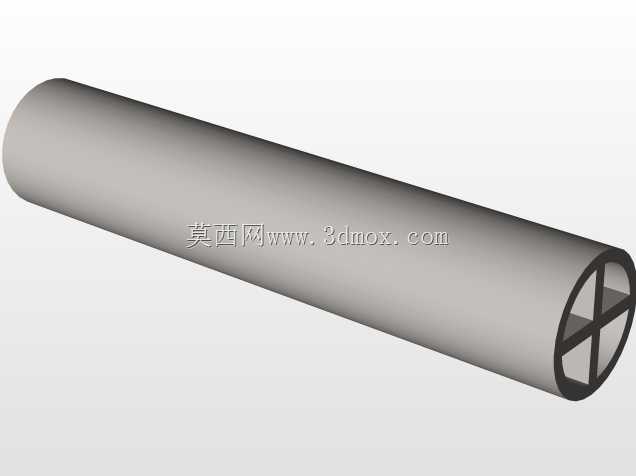

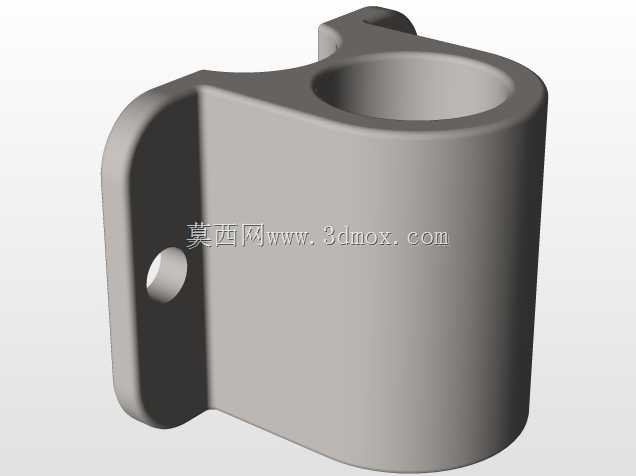

　　从安装边界与尺寸适配来看，整根拐杖收纳状态下长度不超过70cm，可放入常规家用储物柜、汽车后备箱，展开后最大长度可达125cm，杆体采用轻量化高强度金属材质，整体重量控制在0.8kg以内，长期手持不会产生明显的负重疲劳；杆体外径控制在28mm，符合成年人手掌抓握的舒适尺寸，抓握区域设置防滑橡胶套，表面设置颗粒状防滑纹理，出汗状态下也能保证抓握稳定性。设计过程中重点校核了杆体的承重性能，在100kg垂直静载荷下，杆体最大形变量不超过2mm，弯折区域应力集中处的安全系数达到3.5以上，满足日常使用的强度要求，同时避免过度冗余设计带来的重量增加；所有可活动的调节结构都设置防松脱限位，避免使用过程中杆体意外收缩导致摔倒，悬吊绑带采用高耐磨纺织材质，反复拉扯1000次以上无明显形变、脱线问题，绑带与杆体的连接部位采用金属挂扣结构，挂扣做圆角处理，避免使用过程中勾挂衣物。

　　实际使用场景中，这款腋拐既可以满足日常居家活动的支撑需求，也能适配户外短距离出行，悬吊结构的加入让使用者无需全程靠腋下夹紧拐杖承重，可自然放松手臂肌肉，降低长时间使用拐杖带来的上肢肌肉酸痛问题，同时杆体的弯折角度经过人体工学校核，行走过程中拐杖落点与脚步落点的横向距离控制在15cm以内，不会出现拐杖绊脚的问题，符合正常行走的步态习惯。
