大腿助力外骨骼机械结构设计

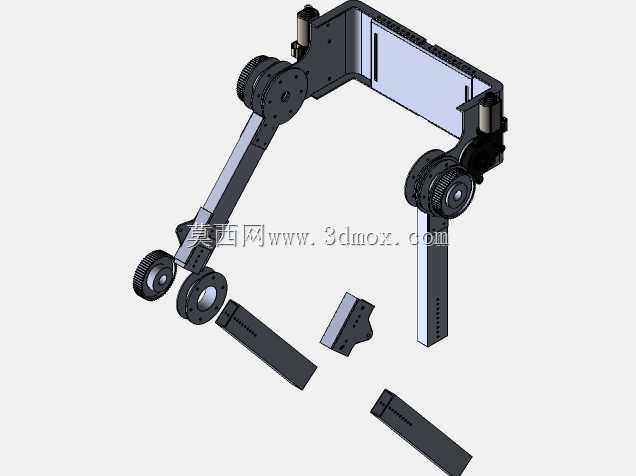

这款大腿外骨骼结构的设计，最初是面向两类核心场景做的结构落地：一类是下肢运动功能障碍人群的日常行走康复训练，另一类是长时间负重作业场景下的作业人员大腿肌肉负荷分担，在结构适配阶段就充分考虑了不同使用场景下的人机贴合需求。从结构组成来看，整套构件包含腰胯连接基座、大腿主支撑臂、关节铰接模组、绑附固定件几大核心部分，没有冗余的装饰性结构，所有构件的排布都围绕穿戴后的运动自由度做匹配。

设计思路上，首先规避了传统刚性外骨骼易卡滞、穿戴异物感强的问题，髋关节位置采用了双轴承铰接的回转结构，预留了矢状面内0到120度的屈伸活动范围，同时在铰接侧预留了小幅内收外展的间隙，避免行走过程中结构与大腿侧面产生硬摩擦。大腿主支撑臂采用变截面的型材结构，靠近髋关节的位置做了加厚处理来承担腰胯位置传递下来的支撑力，靠近膝关节的位置逐步收窄，减少对膝关节屈伸动作的干涉，支撑臂内侧预留了绑带安装的槽位，槽位做了等距排布，可以根据不同使用者的大腿围度调整绑缚位置，适配不同体型的穿戴需求。

安装边界方面，腰胯连接基座的弧度是参照人体腰胯部的体表曲面做的拟合设计，基座宽度控制在180毫米范围内，穿戴后不会超出人体侧腰的轮廓，避免在狭窄空间作业时结构剐蹭周边物体；大腿支撑臂的长度预留了100毫米的调节区间，可以根据不同使用者的大腿长度调整铰接点的相对位置，保证关节回转中心与人体髋关节、膝关节的回转中心尽可能重合，减少运动过程中的人机对抗力。所有外露的结构件都做了圆角倒钝处理，没有尖锐的棱角，避免穿戴过程中划伤皮肤或者勾扯衣物。

功能特性上，整套结构的铰接位置都预留了动力元件的安装位，既可以做无动力的被动式康复辅具使用，也可以加装旋转驱动元件实现主动助力，关节位置的阻尼可以根据使用需求做调整，康复训练场景下可以通过调整阻尼给下肢提供合适的运动阻力，辅助肌力恢复；负重作业场景下可以通过加装弹性储能元件，在行走迈步过程中存储重力势能，在抬腿阶段释放能量分担大腿肌肉的发力负荷。拆分的固定件分别对应大腿上部、中部的绑附位置，固定件与肢体接触的一侧预留了柔性衬垫的安装厚度，不会因为刚性结构直接压迫体表造成血液循环不畅。

在实际应用中，这套结构可以单独作为大腿段的外骨骼模块使用，也可以搭配小腿段、足部的外骨骼构件组成完整的下肢外骨骼系统，结构之间的连接接口采用了标准化的快拆设计，不需要专用工具就可以完成模块的拼接与拆分，方便根据不同的使用需求做组件搭配。结构的受力路径经过反复校核，腰胯位置承受的载荷会通过支撑臂直接传递到膝关节位置的铰接点，不会把载荷集中在绑缚位置造成局部压迫，长时间穿戴也不会出现明显的不适感。整套结构的运动包络完全贴合人体下肢的运动轨迹，正常行走、上下台阶、蹲起动作都不会出现结构干涉，适配日常活动中的大部分下肢动作需求。
