嵌入式PPG光电传感模组外壳结构设计

项目分类:传感器 发布时间:2025-12-18 ID:1095642
  • 嵌入式PPG光电传感模组外壳结构设计
  • 嵌入式PPG光电传感模组外壳结构设计
  • 嵌入式PPG光电传感模组外壳结构设计
  • 嵌入式PPG光电传感模组外壳结构设计
  • 嵌入式PPG光电传感模组外壳结构设计
  • 嵌入式PPG光电传感模组外壳结构设计
  • 嵌入式PPG光电传感模组外壳结构设计

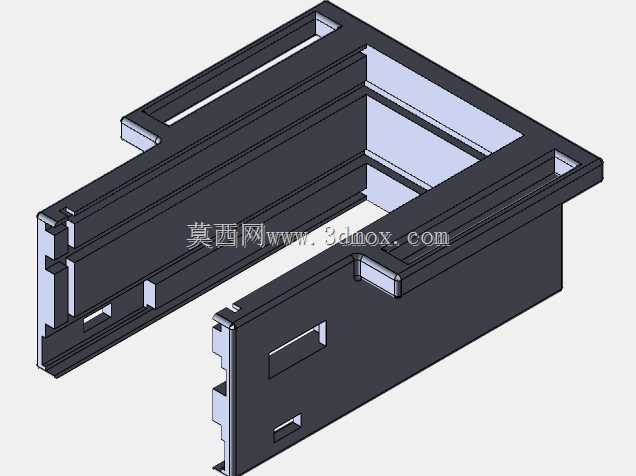

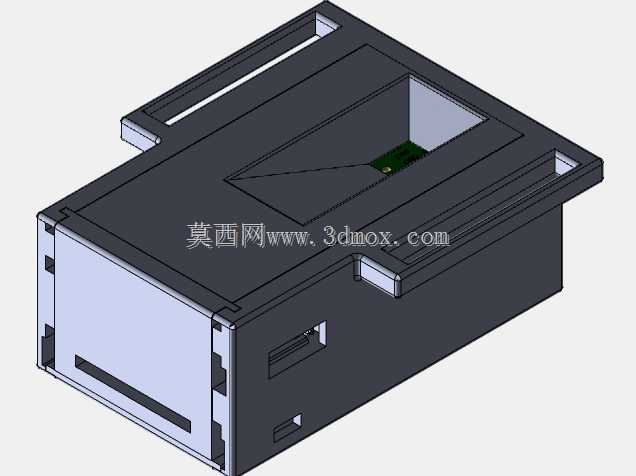

  做穿戴类健康监测设备的结构设计时,PPG传感模组的安装适配一直是容易出问题的环节——很多工程师初期只关注光学芯片本身的参数,忽略外壳结构对光路、安装公差、抗干扰能力的影响,最后打样出来要么信号漂移严重,要么装配时和中框干涉,反复改模拖慢项目进度。这个PPG传感模组的外壳结构,是针对嵌入式安装场景做的优化设计,首先从安装边界来看,整体采用矩形插拔式结构,两侧预留了对称的导向滑台,安装时可以顺着设备中框的导轨槽直接推入,不需要额外打螺丝固定,滑台的高度做了0.3mm的公差余量,既不会因为间隙过大出现装配后晃动,也不会因为公差过紧导致装配时卡滞,适合量产线上的快速组装。

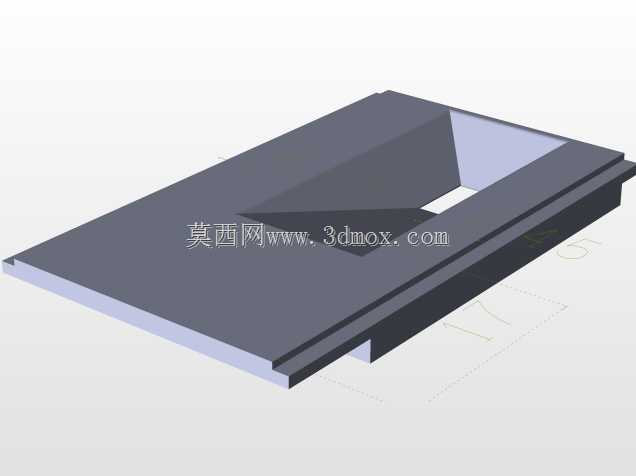

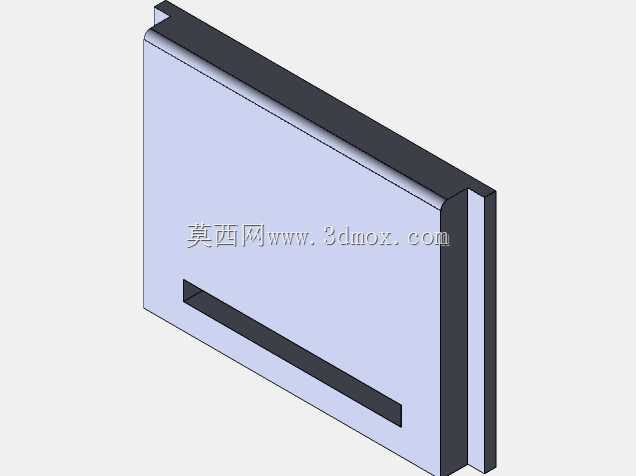

  从实际用途来看,这个结构是用来承载PPG光学发射、接收芯片以及配套的遮光泡棉,外壳顶面预留了精准的光学窗口区域,窗口的下沉深度做了严格控制,刚好能让滤光片贴合在窗口内侧,窗口周边做了一圈0.8mm高的挡光筋,用来隔绝设备内部其他元器件的杂散光干扰,避免内部LED的光线直接串到接收端造成基线漂移。设计思路上没有采用常见的全封闭卡扣结构,而是在外壳的侧面预留了FPC排线的出线槽,线槽的边缘做了圆角过渡,避免组装时排线被硬边割伤绝缘层,外壳的底部做了两个定位柱,装配时可以先卡在主板的定位孔上做预固定,再配合两侧的滑台完成最终装配,能有效控制光学窗口和皮肤接触平面的平行度,毕竟PPG信号的采集质量很大程度上取决于传感器和皮肤的贴合压力均匀度,如果装配后传感器倾斜,就会出现局部漏光,运动状态下的信号噪声会大幅提升。

  从功能特性来看,外壳的材质选用哑光黑色的ABS+PC混合材质,本身具备一定的遮光性,不需要额外做喷黑漆处理就能减少内部光线反射,外壳顶面的接触边缘做了R0.5的圆角,和设备外壳的曲面衔接时不会出现突兀的棱角,避免佩戴时硌皮肤影响佩戴舒适度。安装尺寸方面,整体的长宽尺寸控制在通用穿戴设备的传感安装位范围内,厚度方向预留了0.5mm的泡棉压缩空间,当设备佩戴在手腕上时,泡棉的压缩量刚好能让光学窗口和皮肤保持稳定接触,既不会因为压力过大影响佩戴舒适度,也不会因为压力过小出现漏光。另外在外壳的两侧还预留了卡扣让位槽,当需要维修更换模组时,可以用薄卡片从让位槽处轻轻撬动就能把模组从导轨槽里取出,不需要暴力拆解损坏周边结构。

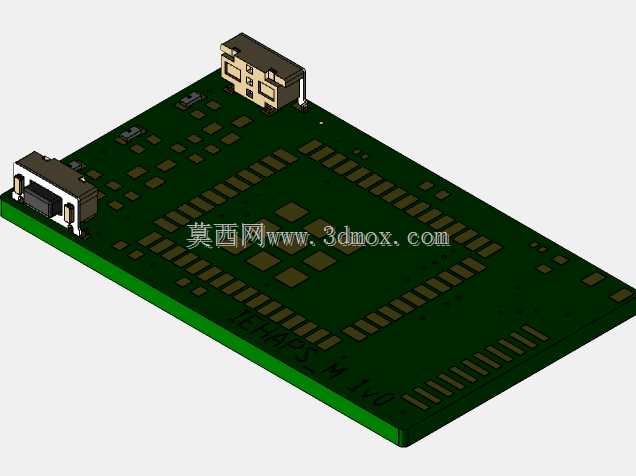

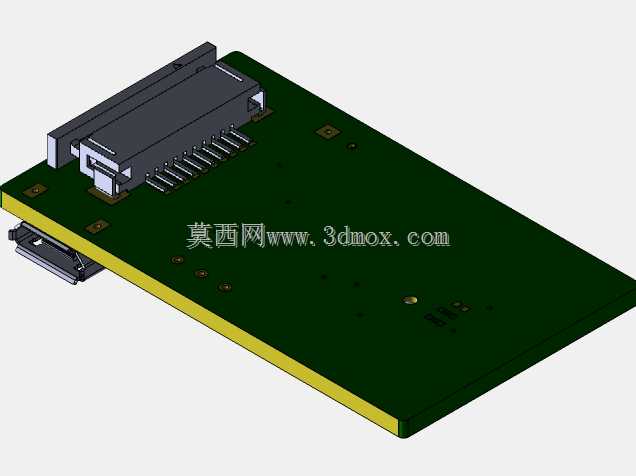

  很多刚接触健康类产品结构设计的工程师,容易把传感外壳当成简单的塑料支撑件,实际上这个部分的结构细节直接决定了PPG信号的采集质量,比如挡光筋的高度如果差0.2mm,就可能出现杂散光串扰,滑台的配合公差如果控制不好,装配后传感器的高度差超过0.1mm,就会导致不同个体佩戴时的信号一致性变差,这个结构在设计时已经把这些量产中常见的公差问题做了前置优化,各个配合面的拔模角度控制在1.5度,既方便注塑脱模,也不会影响装配后的配合精度。光学窗口的平面度要求控制在0.05mm以内,避免滤光片安装后出现翘曲,导致光线折射角度出现偏差,影响接收端的信号强度。外壳内部的芯片安装位做了0.1mm的定位凸台,芯片贴装时可以顺着凸台快速定位,减少SMT贴装时的偏移量,毕竟PPG芯片的发射和接收端的相对位置如果出现偏移,会直接影响光程差,导致血氧、心率的计算出现误差。出线槽的位置做在模组的尾端,排线弯折后可以直接顺着设备中框的走线槽布置,不会和电池、主板等其他元器件出现空间干涉,整体的空间利用率很高,适合内部空间紧凑的智能手环、手表类产品使用。
