YF201霍尔式水流量传感器结构设计

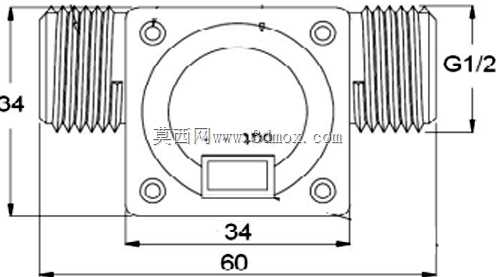

　　在民用净水设备、小型工业冷却循环系统、智能灌溉管路、即热式饮水设备的流体回路设计中，流量检测环节的选型直接决定整套系统的控制精度与运行可靠性，YF201霍尔效应流量传感器正是针对中小通径低压流体场景开发的检测元件，其结构设计完全围绕管路安装兼容性、检测响应速度、长期运行稳定性三个核心需求展开。从安装边界来看，该传感器两端采用G1/2标准管螺纹接口，属于民用供水、小型设备流体回路最通用的接口规格，无需额外转接接头即可直接对接常规4分水管，主体安装面的外形尺寸控制为长宽60mm、总厚度34mm，中部检测腔体的方形显示模块安装位尺寸为34mm见方，四个角预留的沉头安装孔可直接通过M4螺丝固定在设备安装板上，安装时无需额外预留过大的操作空间，即使在紧凑排布的设备内部管路中，也能避开相邻的阀件、泵体完成装配，不会出现干涉问题。从功能实现逻辑来看，该传感器核心采用霍尔效应检测原理，流体流经腔体时会带动内部带磁环的叶轮转动，磁环每经过霍尔元件位置就会输出一个脉冲信号，后端控制板通过采集脉冲频率即可换算出实时流量，其工作电压覆盖4.5V至18V直流范围，可直接适配绝大多数小型设备的控制板供电回路，无需额外设计电压转换电路，输出信号为标准5V TTL电平，能直接接入单片机IO口采集，省去了信号放大、电平转换的外围电路设计，大幅降低整套检测回路的硬件成本。

　　在性能参数匹配上，该传感器的有效流量检测范围为1-30升/分钟，完全覆盖家用净水机、小型冷水机、智能水龙头、园林灌溉电磁阀等场景的常用流量区间，脉冲输出精度为±10脉冲/升，常规工况下检测误差可控制在5%以内，能够满足民用及小型工业设备的流量检测、定量控制、缺水保护等功能需求，输出信号占空比稳定在50%左右，不会出现脉冲丢失、信号畸变导致的计数偏差，最大承压可达2.0MPa，可承受常规供水管网的水锤冲击，不会出现壳体开裂、密封渗漏的问题，流量与输出频率的换算关系为频率值等于7.5倍实时流量值，后端程序编写时可直接套用该换算公式，无需额外做标定校准，能缩短产品开发的调试周期。

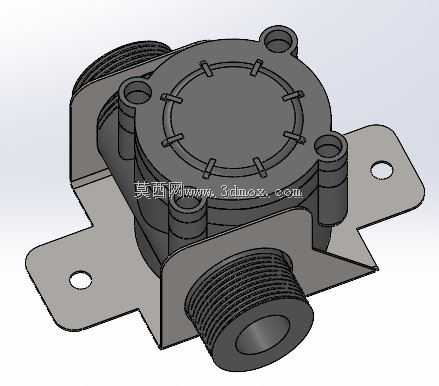

　　在结构设计细节上，传感器的中部腔体采用方形安装基座加圆形流道的结构，流道内壁做了顺滑过渡处理，避免出现流道死角导致的杂质沉积、叶轮卡滞问题，叶轮转轴采用耐磨低阻材质，长期在水流冲击下转动也不会出现过度磨损导致的转速偏差，四个安装孔对称分布在流道四周，安装时受力均匀，不会因为单侧锁紧力过大导致壳体变形、流道偏心影响检测精度，两端的外螺纹长度经过优化，搭配常规生料带密封即可达到可靠的密封效果，不会出现螺纹拧入过深顶到内部叶轮、或是拧入深度不足导致渗漏的问题，中部预留的方形显示模块安装位，既可以直接搭载本地流量显示模块实现就地读数，也可以空置该位置仅通过接线输出脉冲信号，适配不同成本定位的产品需求。

　　在实际选型应用中，需要注意该传感器的安装方向必须与流体流向标识一致，反向安装会导致叶轮无法正常转动、无信号输出，同时安装位置应尽量避开管路弯头、变径的紧邻位置，最好预留5倍管径以上的直管段，避免紊流冲击叶轮导致检测精度下降，在水质杂质较多的场景下使用时，建议在传感器进水端加装40目以上的过滤网，避免大颗粒杂质进入流道卡滞叶轮，该传感器的接线仅需电源正、电源负、信号输出三根线，接线定义简单，现场安装接线时不易出现接错线烧毁元件的问题，适合批量设备装配时的快速接线作业。
