便携式自动体外除颤器结构设计

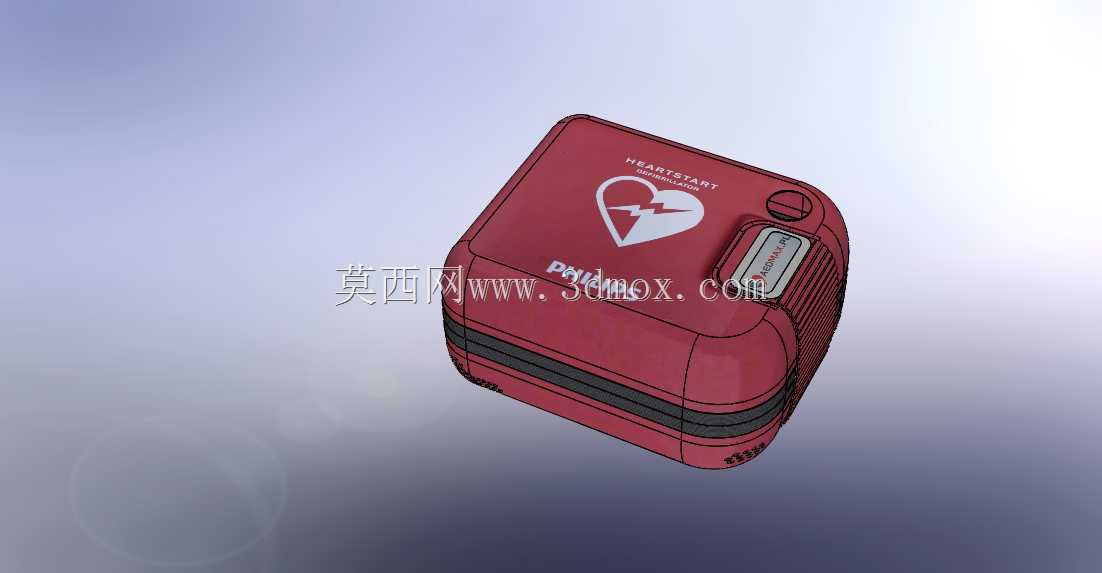

　　本次呈现的三维结构模型对应公共急救场景中广泛配置的自动体外除颤设备，这类设备目前已覆盖城市轨道交通站点、商业综合体、办公园区、学校场馆等人员密集的公共区域，是心搏骤停突发场景下的关键急救载体，其结构设计直接影响现场取用效率、操作容错率以及不同环境下的设备耐用性。从实际使用逻辑出发，这类设备的核心功能是在非专业医护人员操作时，通过清晰的声光引导完成心律识别、除颤能量释放的全流程，不需要操作者具备复杂的医学知识，因此结构设计上首先要保障操作区域的辨识度，避免紧急场景下出现操作误判。模型还原的设备整体采用方正带圆角的壳体造型，边角做了大圆弧过渡处理，既能够降低跌落冲击时的应力集中，也避免尖锐边角在搬运、取用过程中造成磕碰损伤，壳体主色调采用高饱和度的红色，搭配正面醒目的心形电击标识，在复杂的公共环境中能够快速被识别，缩短急救响应时的设备寻找时间。设备正面的操作区域做了凸起的边界区分，电极片收纳仓采用翻盖式结构，仓盖边缘设计有防滑凸棱，即便操作者手部沾有汗液或者水渍，也能够快速打开仓门取出电极片，避免因结构卡滞延误急救时机。

　　设备侧面设计有内嵌式的提手结构，提手与壳体一体化成型，没有突出的外挂部件，既方便日常巡检时的搬运转移，也不会在壁挂安装时与安装支架产生干涉，提手的弧度贴合成年人手掌握持曲线，单手握持时重心落在掌心位置，长时间持握也不会产生明显的负重不适感。从结构分层来看，设备内部按照功能模块划分了独立的安装腔室，最上层是操作提示与状态指示模块，中间层是高压充放电电路与心律分析模块，最下层是电池仓与备用配件收纳空间，各腔室之间设计有绝缘隔离筋，既能够避免电路模块之间的电磁干扰，也能够在设备受到外力冲击时，为核心元器件提供足够的缓冲空间。

　　电池仓采用带锁扣的抽拉式结构，更换电池时不需要拆开设备主壳体，日常维护时只需要按压锁扣即可抽出电池仓，能够大幅缩短设备的维护停机时间，保障设备长期处于待命状态。设备的壳体接缝处设计有一圈密封胶条安装槽，装配后胶条被上下壳体均匀压缩，能够满足日常公共场景下的防尘防泼溅要求，即便遇到饮品泼溅、环境浮尘较大的情况，也不会影响内部电路的正常工作。考虑到壁挂安装的需求，设备背部设计有标准化的挂装孔位，孔位间距匹配市面上通用的AED壁挂支架尺寸，安装时只需要将设备对准支架挂扣推入即可完成固定，不需要额外定制安装配件，挂装孔位周围做了局部加厚处理，能够承受设备满配状态下的整体重量，避免长期挂装出现壳体变形脱落的问题。

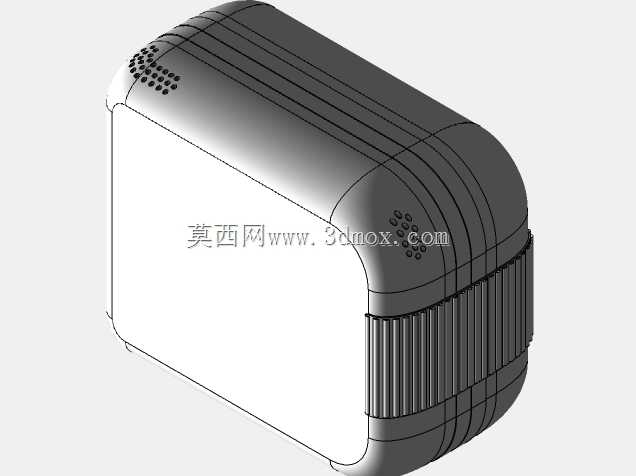

　　设备顶部的状态指示灯采用突出式设计，即便在壁挂状态下，巡检人员从较远的位置也能够观察到设备的待命状态，指示灯外罩采用耐磨的透明PC材质，长期使用不会出现磨花影响透光性的问题。从建模细节来看，模型完整还原了壳体表面的防滑纹理、各部件的装配间隙、操作按键的凸起高度，所有结构的拔模角度都符合注塑生产的工艺要求，没有出现倒扣、壁厚不均等不利于量产的结构问题，壳体壁厚控制在2.5mm，既能够满足结构强度要求，也能够控制设备整体重量，兼顾便携性与耐用性。电极片仓内部设计有电极片定位卡槽，能够将预连接的电极片固定在指定位置，避免设备搬运过程中电极片移位缠绕，打开仓门后电极片的连接端直接暴露在操作视野内，操作者不需要在仓内摸索寻找电极接头，进一步压缩操作准备时间。设备侧面的散热格栅采用下沉式设计，格栅开口方向朝下，既能够满足内部电路工作时的散热需求，也能够避免灰尘、液体从格栅位置直接进入设备内部，格栅的筋条宽度与间隙比例经过优化，不会因为间隙过大导致异物进入，也不会因为间隙过小影响散热效率。
