转子流量计配套金属板箱体结构设计

　　这款金属板箱体结构，最初的设计出发点是为转子流量计这类工业过程检测设备提供适配的安装承载与防护载体，在工业现场的流体计量场景中，封闭管道内的流体参数检测往往需要配套的电子采集、信号转换模块，这类模块对安装空间的防护等级、结构刚性都有明确要求，常规的通用仪表箱很难完全匹配转子流量计的安装接口与内部PCB布局，因此针对性设计了这款钣金结构箱体。从实际应用场景来看，这类箱体可直接配套变面积式转子流量计使用，安装在化工、水务、热力输送等行业的管廊旁、设备侧，既可以为内部的流量信号采集PCB、接线端子提供防尘防外力磕碰的防护，也能通过预留的接口完成流体管路、信号线缆的对接，不需要额外做转接结构，大幅减少现场安装的适配工作量。

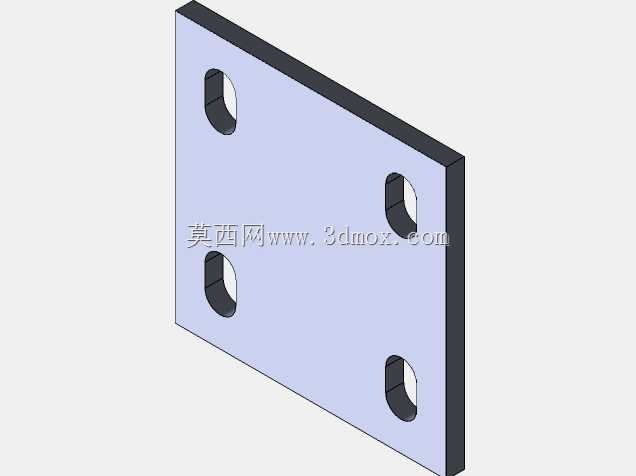

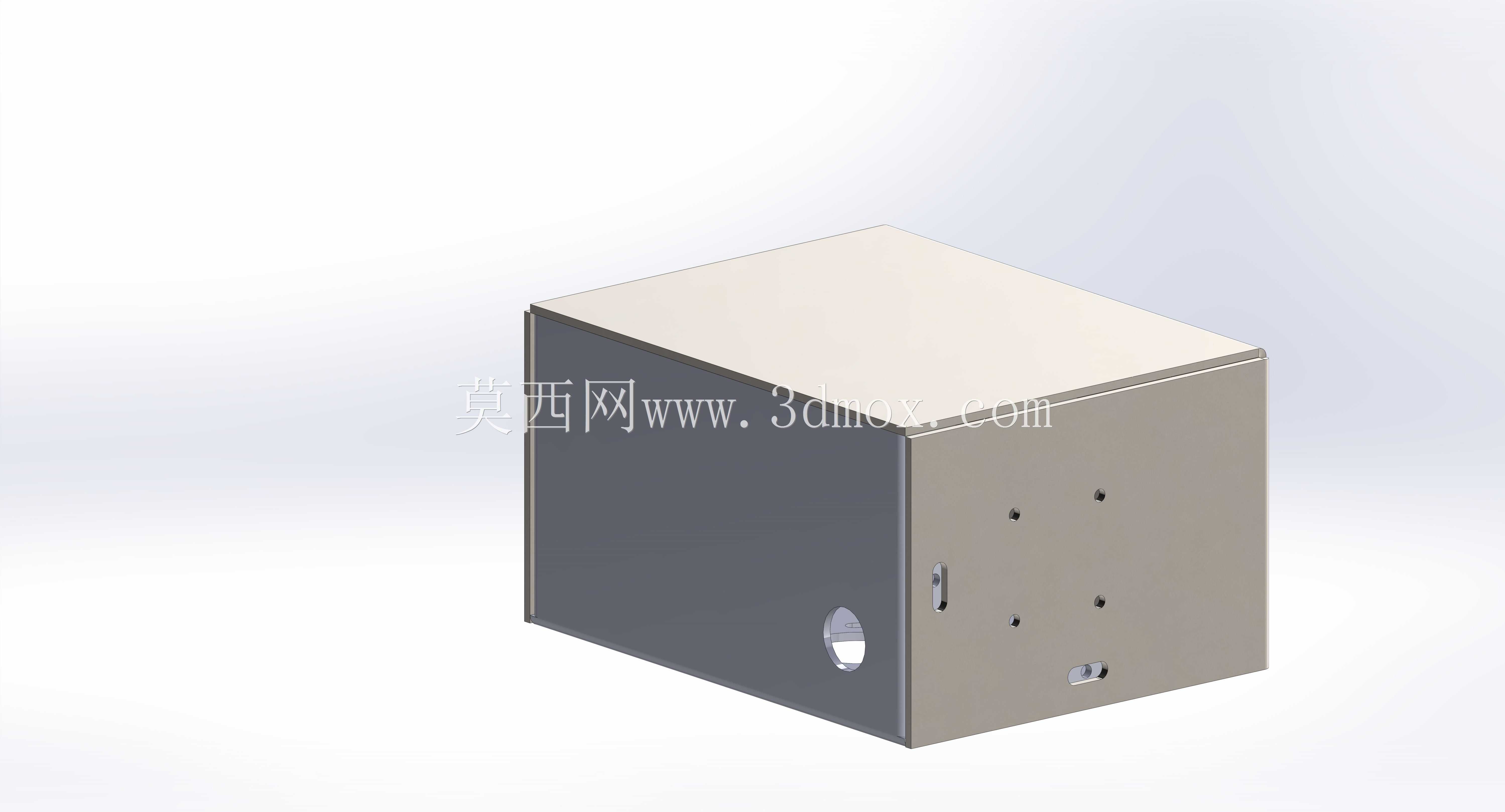

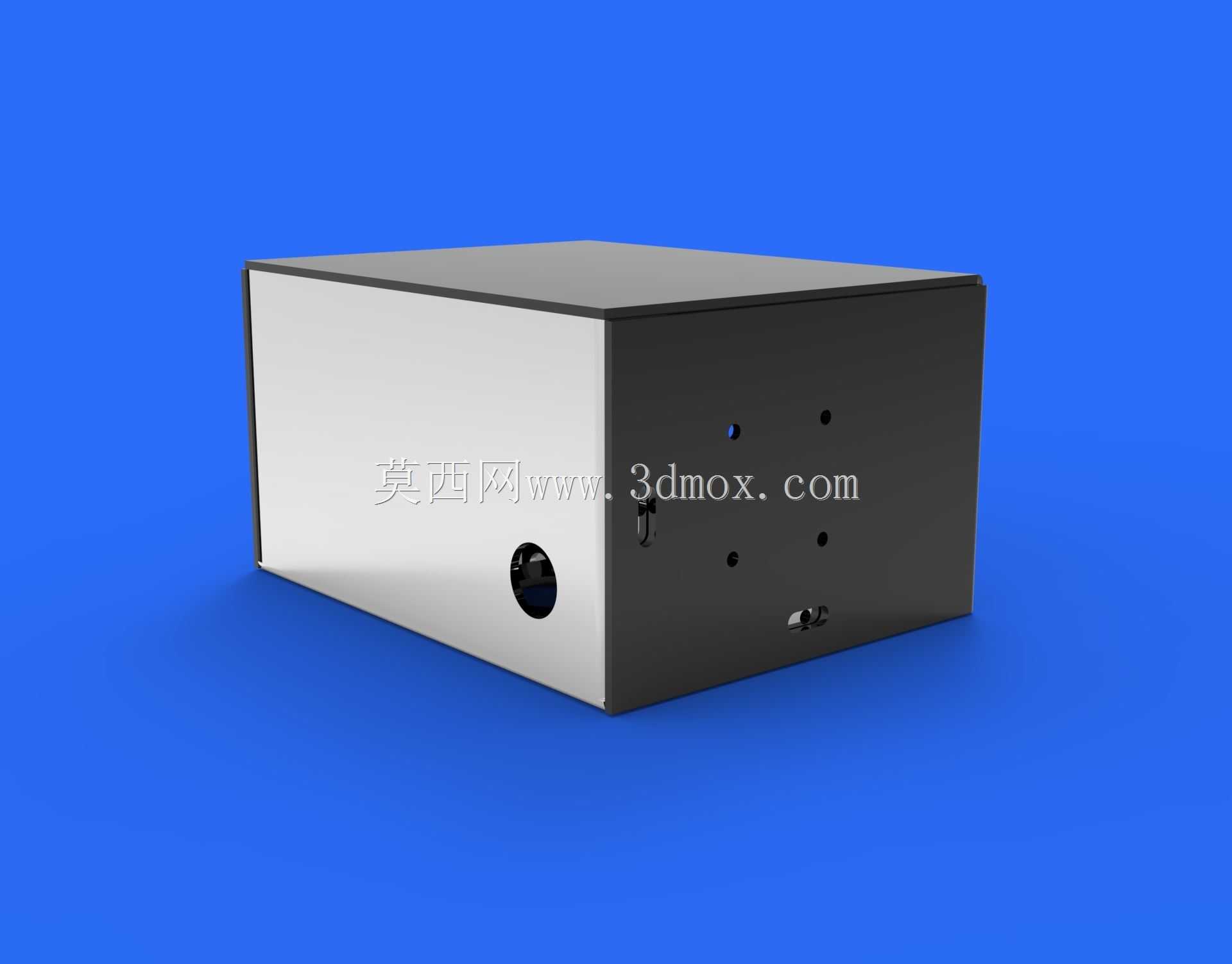

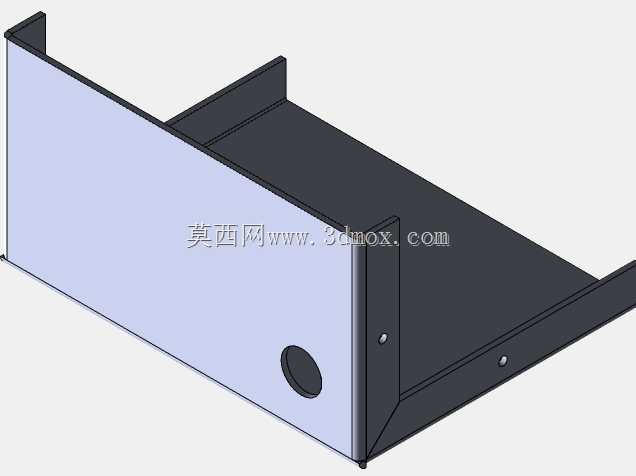

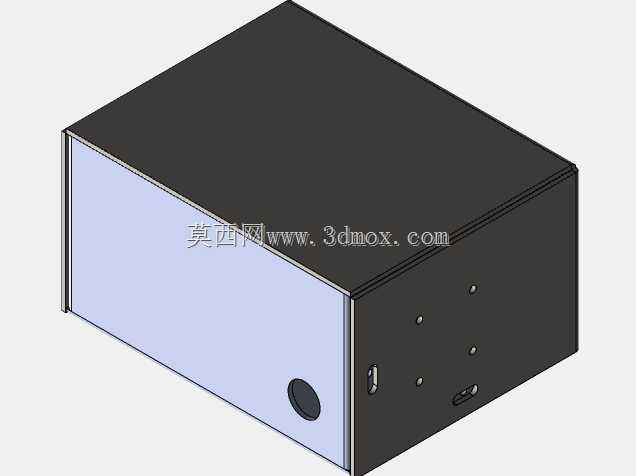

　　设计过程中没有采用复杂的一体成型结构，而是参考钣金加工的常规工艺路径，以激光切割作为板材下料的核心工艺，所有板材的开孔、折弯边线都在建模阶段做了工艺补偿，避免折弯后出现尺寸偏差，箱体的拼接边预留了点焊与铆接的工艺余量，不需要额外做定制模具就能完成小批量生产，对于仪表类设备的小批量迭代场景来说，加工成本控制更友好。从结构功能特性来看，箱体采用分面拼接的结构形式，侧面预留了流体管路的穿接圆孔，孔径尺寸匹配常规小口径转子流量计的引出管路规格，安装时管路可以直接穿过箱体侧壁与内部检测模块对接，侧壁同时预留了多个固定螺丝孔位，既可以用来固定内部的PCB安装柱，也可以作为箱体壁挂安装的固定点位，不需要额外焊接安装挂耳，减少加工工序。

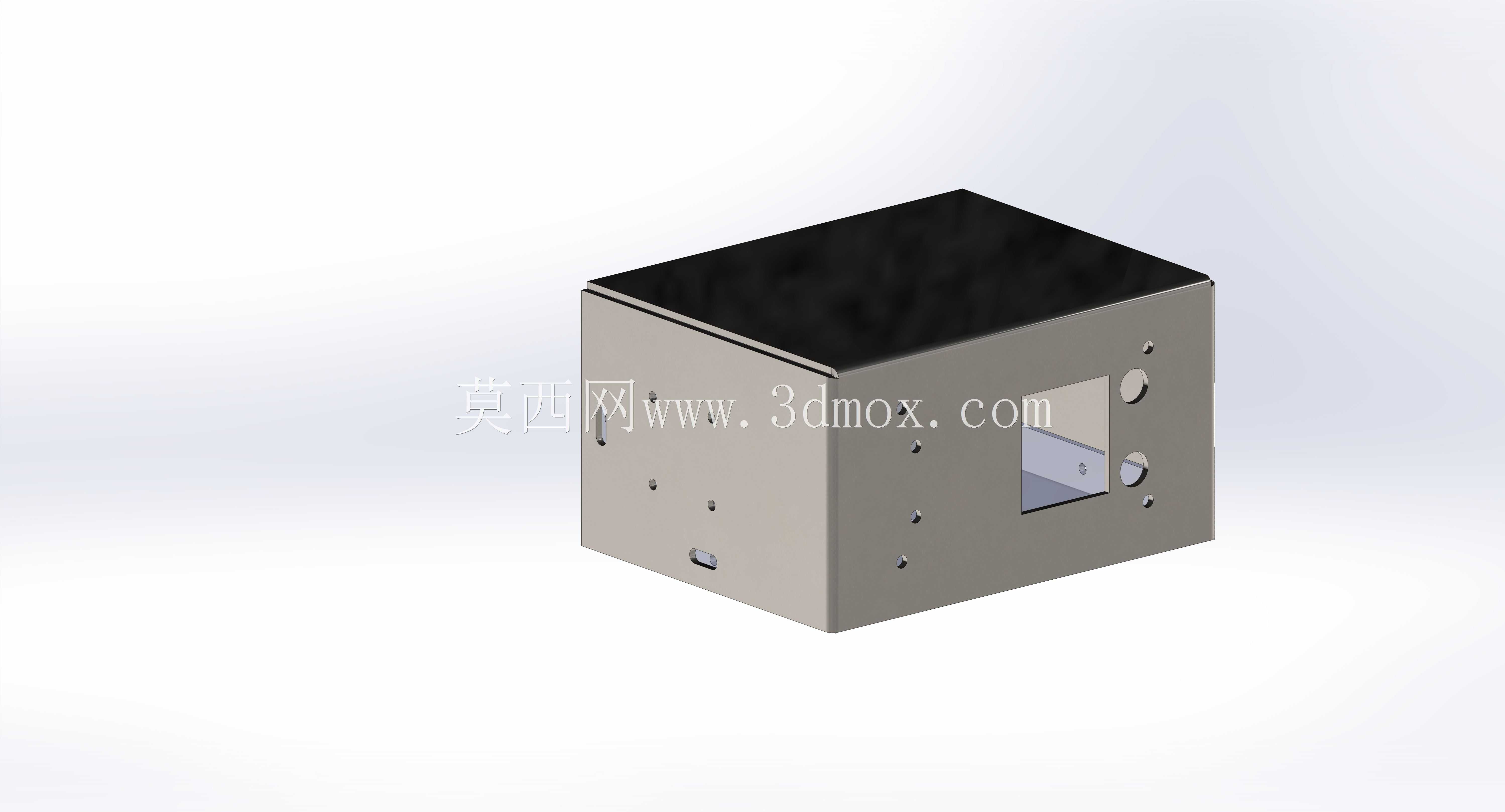

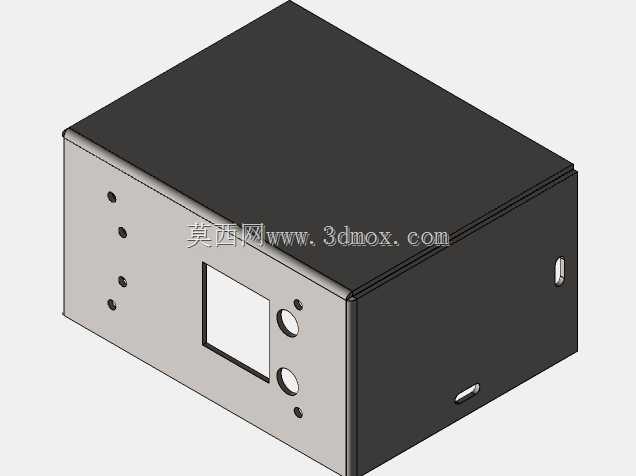

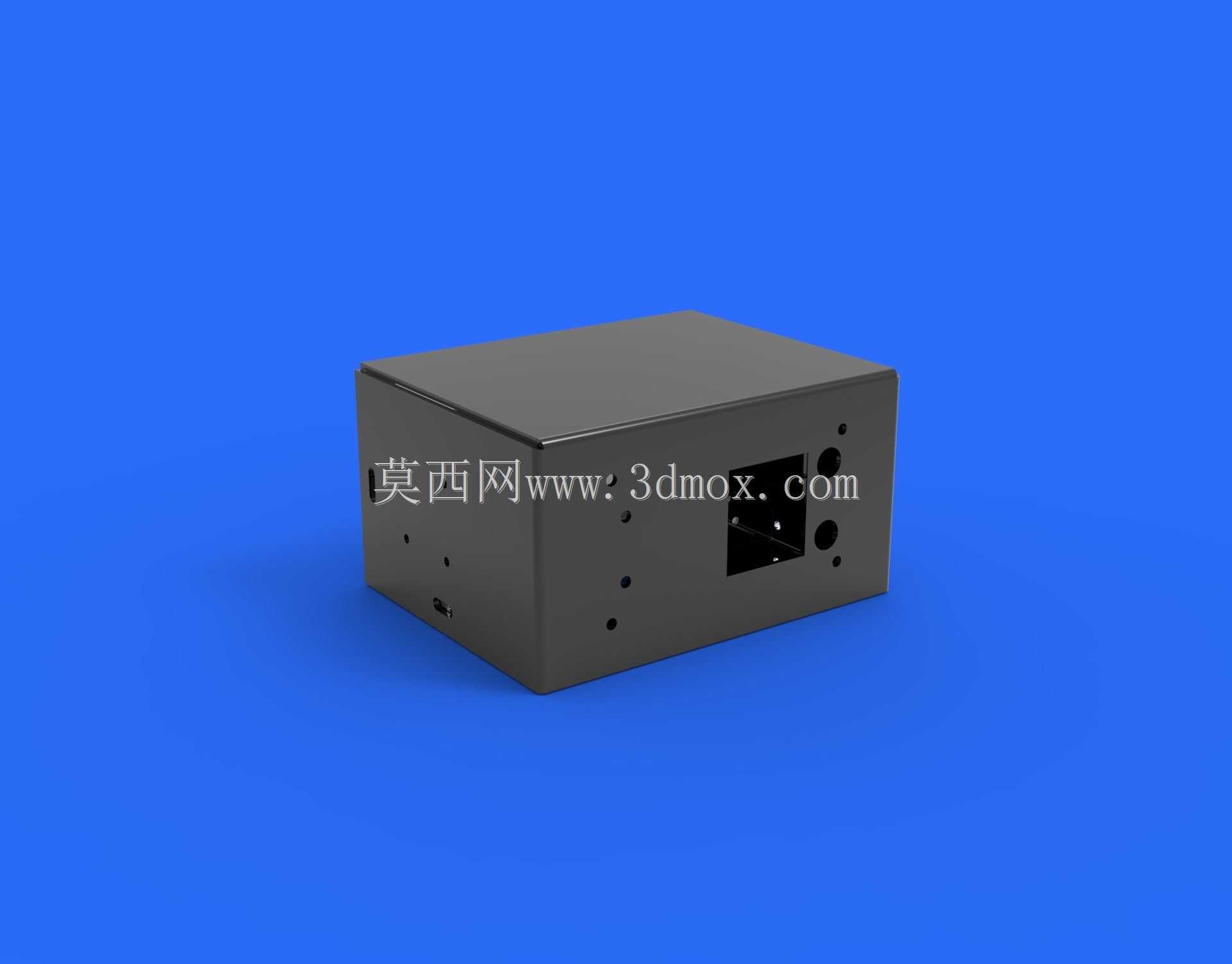

　　箱体的正面与背面做了差异化的开孔设计，正面预留了状态指示灯的透光小孔与调试接口的安装位，现场运维人员不需要打开箱体就能观察设备运行状态，完成基础的参数调试；背面的开孔则集中布置了电源接线、信号输出的接口位，所有接口的排布都预留了线缆弯折的操作空间，避免接线时线缆过度弯折导致芯线断裂。关于外形尺寸与安装边界，建模阶段就严格匹配转子流量计的配套安装尺寸，箱体的内部净空尺寸完全覆盖PCB板的外形尺寸，同时预留了元器件引脚的安全距离，避免PCB板上的高压元器件与金属箱体直接接触造成短路风险；箱体的外部长宽尺寸控制在常规仪表安装的通用尺寸区间内，可以直接替换同规格的通用仪表箱，不需要改动现场已有的安装支架尺寸，安装孔位的间距也匹配市面上通用的仪表安装支架规格，现场替换时不需要重新打孔固定。

　　箱体的边角处做了小尺寸的折弯倒角处理，既避免钣金锐边划伤安装运维人员，也能提升箱体整体的结构刚性，减少板材受外力后的形变概率；板材厚度选用常规钣金机箱的通用厚度，在满足防护刚性要求的前提下，尽可能控制箱体整体重量，降低壁挂安装时对支架承重的要求。内部的PCB安装位采用螺柱固定的形式，安装螺柱的位置在建模时就与PCB板的固定孔做了精准对位，同时预留了电路板与箱体底板之间的间隙，既可以避免电路板底部的焊接点与金属底板接触短路，也能预留出一定的布线空间，方便内部线缆的梳理与固定。箱体的拼接缝隙做了错位折弯设计，拼接后缝隙均匀，不需要额外打密封胶就能满足常规工业现场的防尘要求，如果应用在多尘、潮湿的户外场景，也可以在拼接缝处加装密封胶条，进一步提升防护等级，不需要对整体结构做大幅改动。
