医用听诊器曲面结构三维建模练习作品

在日常门诊、基层巡诊、住院部床旁查体的场景里，听诊器是医护人员最先触达患者体征的诊疗工具，不需要复杂的供电与外接设备，仅通过结构传导就能捕捉心肺音、肠鸣音等体内声学信号，辅助判断呼吸道、心血管、消化道的基础体征异常。这次建模的练习核心，是围绕听诊器的曲面连续特征做拆分建模，没有追求工业量产级的公差堆叠，重点是梳理柔性管路与刚性接头、听头、耳件的衔接过渡逻辑，帮建模者熟悉扫掠、放样、曲面缝合这些常用特征的实操技巧。

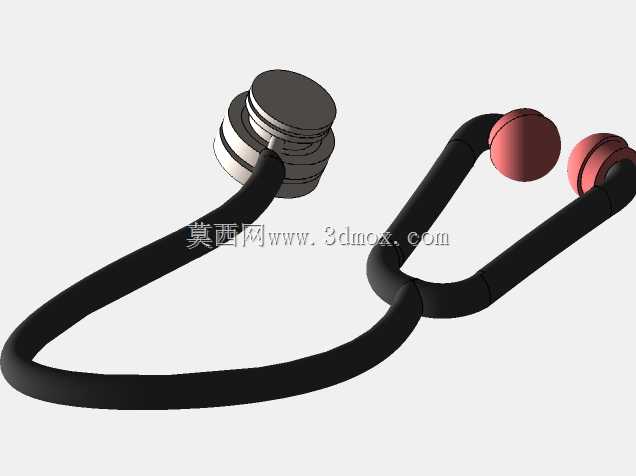

从结构拆分来看，整个听诊器分为三个核心功能段：最前端的金属听头是信号采集端，采用多层叠合的圆柱台阶结构，不同直径的台阶面分别适配高频、低频音的采集需求，建模时需要注意台阶端面的圆角过渡，避免锐边在后续渲染或者结构干涉检查时出现破面；中间的黑色柔性胶管是信号传导段，采用Y型分叉结构，从听头端的单管路平滑拆分出两路通向耳件的支管，这里的曲面过渡是整个建模的难点，分叉位置的曲率要连续，不能出现生硬的折角，否则既不符合实际胶管的弯折特性，也会让曲面出现收敛褶皱，实际建模时可以先绘制三条空间路径线，分别对应单管段和两个支管段的中心轨迹，再用多截面扫掠的方式生成管体，之后对分叉位置做曲面圆角处理，保证管壁厚度均匀，符合实际胶管的壁厚特性；末端的耳件部分是佩戴接触端，包含金属弯管和红色软质耳塞，金属弯管的弯折角度要贴合人体耳后的佩戴角度，避免佩戴时出现硌压不适，耳塞采用半球形软质结构，建模时要注意耳塞与金属管端的配合间隙，预留0.1mm左右的装配余量，模拟实际生产中软胶套过盈装配在金属管端的结构特性。

从安装边界和尺寸逻辑来看，常规医用听诊器的整体展开长度在700mm左右，听头直径在45mm上下，厚度在15mm左右，Y型分叉的位置距离听头端大概400mm，两个耳件的末端间距在150mm左右，适配多数成年人的头耳宽度；胶管的外径在8mm，内径在4mm，保证声学传导的腔体密闭性，耳塞的最大直径在12mm，能够贴合耳道口形成密闭腔室，避免外界杂音干扰听诊效果。建模过程中不需要做内部的声学腔体细节，重点是把外部的曲面衔接做顺滑，尤其是胶管的弯折弧度，要模拟橡胶材质的自然弯折状态，不能出现直角弯折或者曲率突变的情况，毕竟实际使用中胶管会随着佩戴姿势随意弯折，过硬的弯折角度既不符合产品实际形态，也会影响建模练习中对柔性件曲面特征的掌握。

很多刚接触曲面建模的从业者，容易在Y型分叉的位置出现曲面破面或者厚度不均的问题，这次建模特意把分叉位置的过渡段做了加长处理，让三个管路的衔接曲面有足够的过渡空间，扫掠的时候注意截面的方向始终垂直于中心路径，避免生成的管体出现扭曲；听头部分的多层台阶结构，不要用多次拉伸叠加的方式做，而是用旋转特征一次性生成，保证各个台阶的同轴度，也能减少特征树的冗余步骤；耳件的金属弯管部分，采用空间样条线做路径扫掠，弯折半径控制在25mm左右，既符合实际产品的弯折弧度，也避免弯管位置出现管壁褶皱的建模错误。

从实际应用的角度来说，这类基础医疗器具的建模练习，核心不是还原产品的所有生产细节，而是通过拆分不同材质、不同形态的结构部件，熟悉刚性金属件、柔性橡胶件、软质耳塞件的不同建模逻辑，掌握曲面连续、圆角过渡、装配配合的基础技巧，后续如果要做量产级的模型深化，只需要在现有结构基础上补充听头的膜片安装槽、胶管与接头的卡接结构、耳件的角度调节结构这些细节，就能直接对接结构评审或者3D打印手板验证。
