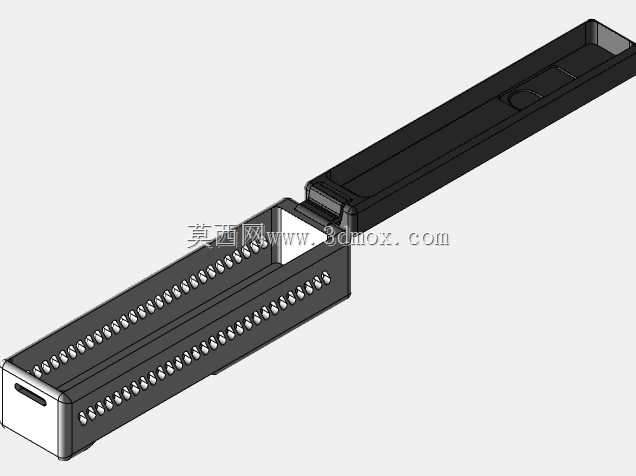

MinION基因测序流动池盒结构设计

这款MinION测序流动池盒，是适配纳米孔单分子测序平台的核心承载部件，日常应用场景覆盖现场病原快检、环境微生物采样测序、临床快速基因检测、野外科考样本即时检测等多个领域，区别于传统大型测序平台的固定实验室使用限制，该部件配合便携测序主机可实现脱离中心化实验室的即时测序作业，无需复杂的样本前处理配套设备即可完成测序反应的承载。

从实际用途来看，该盒体核心作用是固定测序芯片、构建密封的试剂流路，为纳米孔测序反应提供稳定的微环境，同时实现测序过程中试剂的可控流通、废液的有序收集，避免测序过程中出现漏液、气泡残留、流道堵塞等影响测序数据质量的问题。在实际测序作业中，样本制备完成后，将该流动池盒插入测序主机的对应插槽，即可通过主机的流体控制系统驱动试剂依次流过芯片表面的纳米孔阵列，完成核酸分子的测序信号采集。

功能特性层面，该盒体采用抽拉式分体结构设计，上盖与底座通过滑动导轨配合实现开合，闭合后可形成完全密封的流道腔体，底座两侧排布的密集电极触点，可在插入主机后与主机的信号采集模块实现精准对接，保证测序过程中电信号的稳定传输，触点的排布间距经过严格匹配，避免出现接触不良、信号串扰的问题。盒体前端预留的试剂接口，可适配标准移液器枪头与配套的试剂管，无需额外的转接头即可完成试剂加注，降低现场操作的复杂度。盒体内部的流道采用等截面设计，可保证试剂流过芯片表面时流速均匀，无流动死区，避免局部试剂残留导致的测序反应不均。

设计思路上，该部件优先考虑便携场景下的操作可靠性，整体采用长条形窄体结构，匹配手持测序设备的安装尺寸，外壳选用耐实验室常规试剂腐蚀的工程塑料材质，可耐受测序过程中使用的缓冲液、洗脱液等试剂的长期接触，不会出现溶胀、开裂等问题。结构设计上尽可能减少多余的凸起与棱角，避免现场操作时剐蹭实验人员手套或采样装备，开合结构采用阻尼滑动设计，开合过程中无卡顿，同时闭合后可通过侧边的卡扣结构实现锁止，避免搬运、移动过程中盒体意外打开导致芯片污染或试剂泄漏。电极触点区域做了下沉式防护设计，未插入主机时触点不会直接暴露在外，避免运输、存放过程中触点被氧化、沾污导致的接触电阻增大问题。

外形尺寸与安装边界方面，该盒体整体为细长条状结构，截面尺寸匹配测序主机的插槽公差要求，插入端做了导向倒角设计，可实现盲插对位，插入到位后通过主机内部的弹片结构实现锁紧，插拔力控制在合适区间，既不会因为过松导致使用过程中松动脱落，也不会因为过紧导致插拔困难。盒体的流道容积经过精确计算，可刚好覆盖单张测序芯片的反应区域，试剂死体积控制在极低水平，减少珍贵样本与试剂的浪费。安装时无需额外的固定螺丝或紧固件，直接插入主机插槽即可完成流体与电路的同时对接，拆卸时按压主机的解锁按键即可直接拔出，操作流程简单，非专业人员经过简单培训即可完成更换操作。

在实际工程验证阶段，该结构需要通过跌落测试、密封测试、插拔寿命测试等多项可靠性验证，确保在野外颠簸运输、频繁更换流动池的使用场景下依然可以稳定工作，不会出现漏液、接触不良等故障。流道内部的表面粗糙度做了严格控制，避免气泡附着在流道内壁影响试剂流动，同时内壁做了疏水处理，减少试剂残留。电极触点采用镀金工艺，降低接触电阻，同时提升抗氧化能力，保证长期存放后依然可以正常导通信号。
