适配多规格滤芯的密封压框结构设计

　　在医疗过滤设备、呼吸防护类装置的过滤单元设计中，滤芯的固定与密封结构直接决定了过滤回路的气密性，是避免未过滤流体旁通泄漏的核心结构件。本次设计的滤芯适配压框，主要应用于需要兼容不同类型过滤芯的快换式过滤腔体中，解决了传统固定压框仅能适配单一规格滤芯、更换滤芯时需同步更换整套固定结构的痛点。从实际工况出发，这类压框通常安装在过滤腔体的端盖与滤芯端面之间，工作时需要同时承担轴向压紧力传递、周向密封阻隔、滤芯径向定位三个核心功能，因此在结构设计阶段首先明确了安装边界的约束条件：压框的外轮廓完全匹配过滤腔体的内壁止口，周圈设置的多层叠合密封筋在压紧状态下可填充腔体与压框之间的微小间隙，避免带过滤介质从装配缝隙处旁通。

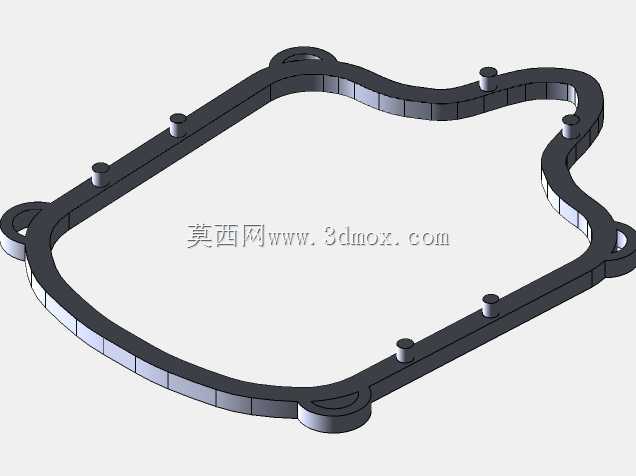

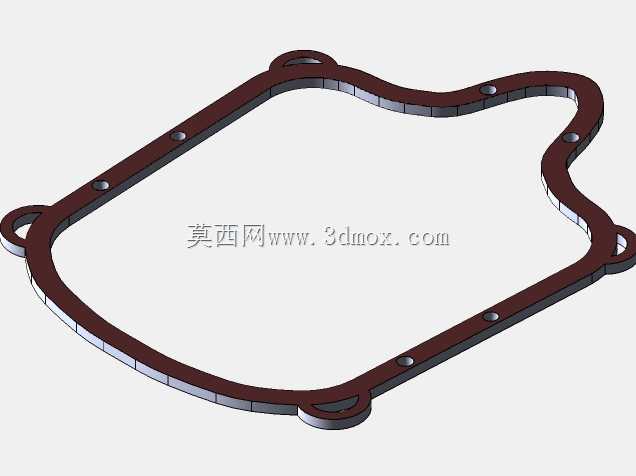

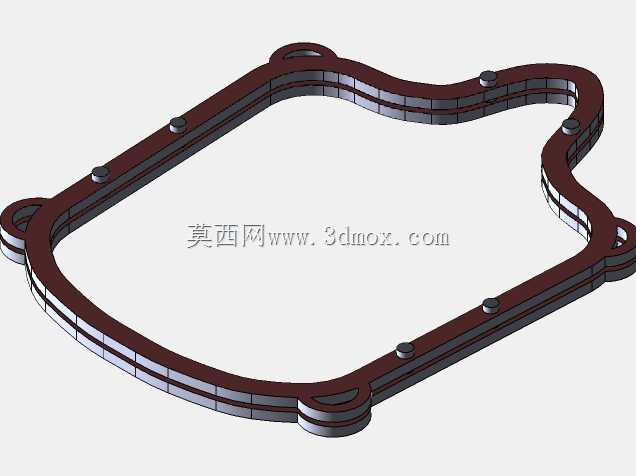

　　设计过程中没有采用常规的一体式平面压环结构，而是采用了分层叠合的框体设计，周圈分布的凸台定位柱一方面用于压框自身层与层之间的装配定位，保证叠合后的整体平面度公差控制在0.1mm以内，避免压紧后出现局部应力集中导致的密封失效；另一方面凸柱的高度经过精确计算，在压合到设计行程时，凸柱端面刚好抵接腔体端盖的对应定位槽，既可以防止压框在腔体内部发生径向窜动，也能控制对滤芯的压紧量，避免压力过大导致滤芯滤材被压溃变形，影响过滤通量。

　　针对多类型滤芯兼容的需求，压框的内轮廓做了适配性的异形设计，没有采用规则的圆形或矩形内框，而是根据常用的折叠滤芯、熔喷滤芯、复合过滤膜片的端面轮廓做了随形避让，保证不同类型的滤芯装入后，端面都能与压框的密封面完全贴合，不会因为轮廓不匹配出现局部压空的区域。在密封结构的处理上，压框周圈的多层凸筋采用了高低错落的设计，最外侧的凸筋过盈量稍大，负责与腔体内壁的粗密封，内侧的两道凸筋过盈量依次减小，负责与滤芯端面的精密封，多层密封的结构设计即使在单道密封出现微小损伤的情况下，依然可以保证整体的密封等级满足医疗级过滤设备的泄漏率要求。

　　从安装适配性来看，压框整体厚度控制在8mm，不需要对原有过滤腔体的安装空间做改动，即可直接替换原有同规格的固定压环，装配时只需要将压框对准腔体止口放入，再装入对应规格的滤芯，最后锁紧端盖即可完成装配，不需要额外的紧固件或粘接工序，大幅提升了滤芯更换的效率。在结构强度校核阶段，针对压框长期承受0.3MPa工作压差的工况，对框体的壁厚做了优化，在保证整体刚性的前提下，去除了非受力区域的多余材料，既降低了零件自身重量，也避免了注塑成型时出现缩痕、翘曲等工艺缺陷，保证批量生产时零件的尺寸一致性。实际测试中，这款压框在搭配不同厚度、不同材质的滤芯时，都能保证滤芯端面受力均匀，不会出现局部压损过大导致的滤芯变形问题，同时密封面的接触压力分布均匀，在持续通流测试中没有出现旁通泄漏的情况，完全满足医疗过滤场景下的使用要求。
