40mm口径可填充三层防护口罩滤芯结构

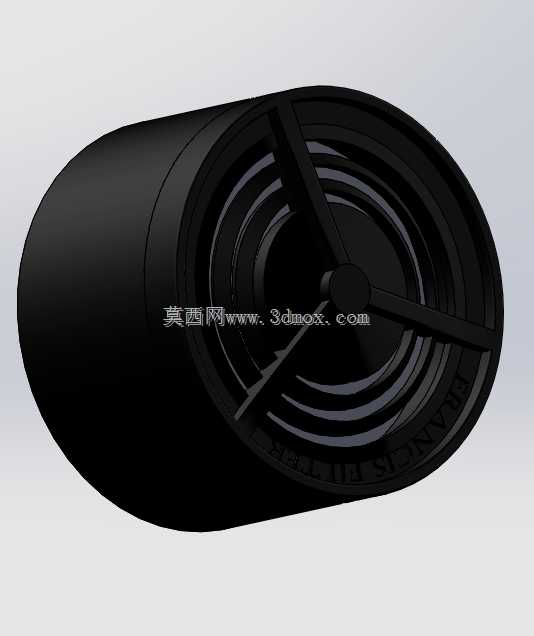

　　这款可填充式口罩滤芯的设计，核心瞄准日常呼吸防护场景下滤材更换成本高、适配性差的痛点，针对市面主流40mm标准接口的防护面罩、半面式呼吸面具做安装适配，解决传统一次性滤芯丢弃后整体报废的浪费问题，同时给使用者留出自主搭配滤材的空间，适配不同场景下的防护需求。从结构设计逻辑来看，整体采用圆柱筒式外形，端面做了放射状加强筋支撑，既保证进气通流面积不被遮挡，又能避免呼吸过程中滤芯受负压出现形变塌陷，筋条的分布角度经过通流模拟校核，相邻筋条间的过流间隙均匀，不会出现局部气流流速过快产生风阻异响的问题。

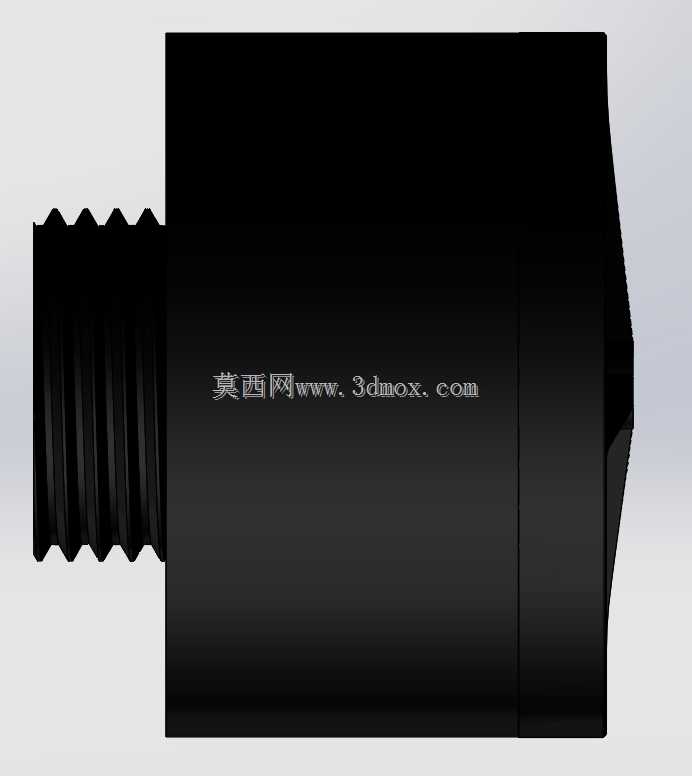

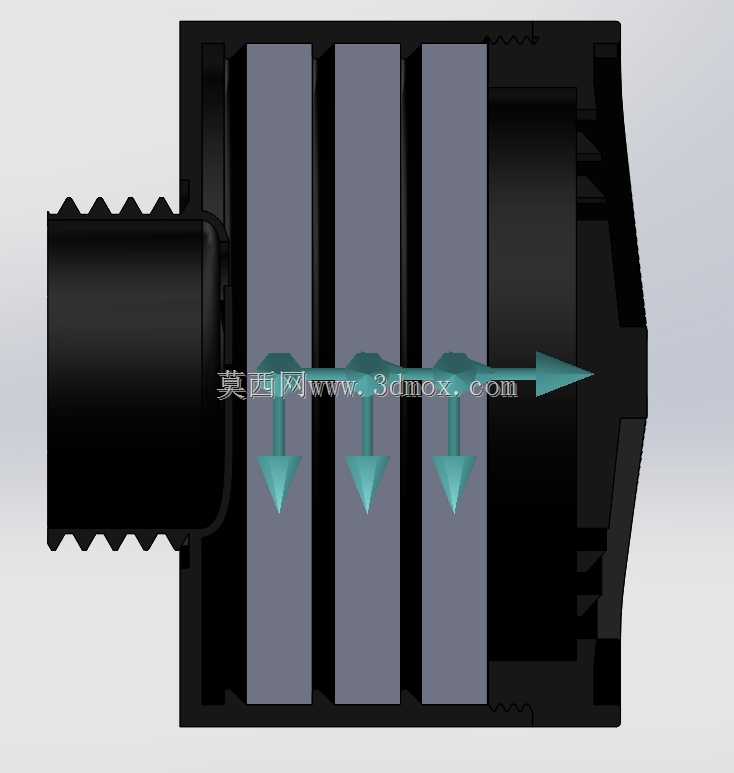

　　滤芯的三层滤材仓采用分层限位设计，靠近面罩侧的仓体预留棉花滤层放置位，主要用于拦截呼出气体中的水汽，避免中间活性炭层受潮失效；中间仓为活性炭填充腔，腔体内壁做了细微的防滑凸点，防止填充的活性炭颗粒在佩戴走动过程中出现偏移堆积，保证过滤面的均匀性；最外侧仓体同样预留棉花滤层放置位，用于拦截外界环境中的大颗粒粉尘、飞沫等杂质，延长中间活性炭层的使用寿命。安装边界上，滤芯整体外径严格控制在40mm，接口处做了标准的旋扣卡槽，和市面通用的40mm面罩接口匹配度高，旋合到位后有明显的卡位触感，不需要额外加装密封胶圈就能保证气密性，避免未经过滤的空气从接口缝隙处漏入。

　　在实际应用场景中，这款滤芯既可以用于日常通勤时的颗粒物防护，也可以通过更换中间层滤材，适配装修作业时的粉尘防护、低浓度有机蒸汽环境下的短时防护等不同需求，滤材更换操作不需要额外工具，旋开端盖即可完成填充更换，相比一体式滤芯的使用成本降低六成以上。结构设计上特意将端盖的旋合阻尼做了梯度调整，初始旋合段阻尼较小方便对位，最后锁紧段阻尼增大，保证佩戴过程中不会因为呼吸震动、头部晃动出现端盖松脱的问题。滤芯筒体的壁厚做了均匀化处理，整体重量控制在较低水平，长时间佩戴不会给面部造成额外的压迫感，筒体外侧做了细微的磨砂纹理，手持旋拧时不容易打滑，即使佩戴防护手套也能顺利完成拆装操作。

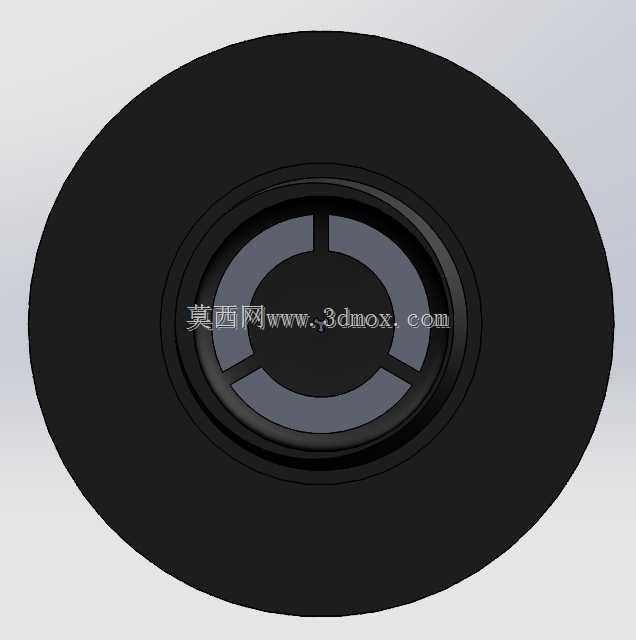

　　进气端面的支撑筋采用中心放射布局，中心位置做了圆形的补强凸台，避免滤材在呼吸负压下直接贴附在筋条上造成通流面积减小，凸台的高度和筋条高度保持一致，支撑面平整，不会出现局部应力集中刺破滤材的问题。滤材仓的每层限位台阶高度经过反复调整，既能够牢牢卡住滤材边缘避免出现漏滤缝隙，又不会因为台阶过高导致滤材安装时出现褶皱变形，保证每层滤材都能平整铺展，最大化利用有效过滤面积。针对活性炭填充的需求，中间腔体的容积经过测算，刚好可以容纳标准重量的柱状活性炭颗粒，填充后不会因为腔体余量过大导致颗粒晃动产生异响，也不会因为容积过小导致活性炭填充密度过高增大呼吸阻力。在日常使用维护中，外侧的初滤棉花层可以根据使用环境的粉尘浓度随时更换，中间活性炭层在吸附饱和后直接替换即可，内侧的棉花层可以根据水汽附着情况定期更换，整个维护过程不需要专业技能，普通使用者参照结构对位即可完成操作。这款结构的设计没有采用复杂的卡扣或者异形结构，所有特征都适合常规的注塑加工工艺，生产时不需要特殊的抽芯结构，开模成本低，量产一致性容易保证，各个配合面的公差带设置合理，既保证装配精度，又不会因为公差要求过高提升加工难度。
