小型立式自动胶囊封装设备结构设计

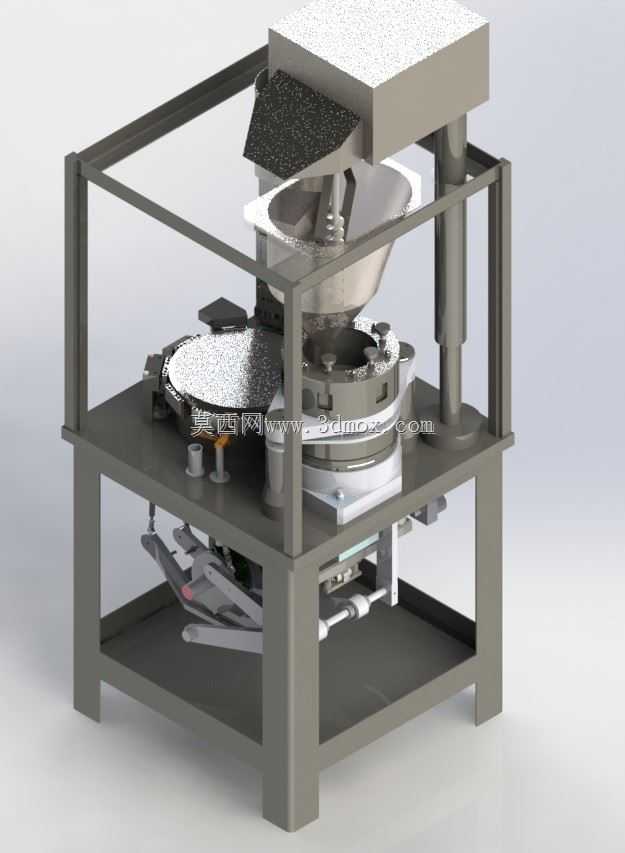

　　这款立式封装设备主要面向医药、食品保健品行业的小批量硬胶囊填充封装工序，适配中小型制剂车间、实验室试制线的生产需求，可完成空胶囊上料、定向分离、药粉填充、胶囊扣合、成品出料的全流程连续作业，替代传统人工填充的低效率作业模式，降低人工接触物料带来的污染风险。从结构布局来看，设备采用方管焊接一体式机架作为承载基础，底部预留100mm高度的可调脚轮安装位，整机占地尺寸控制在800mm×800mm×1200mm区间，可直接放置于标准洁净车间的环氧地坪上，无需额外预埋地脚螺栓，安装时仅需调整脚轮高度保证台面水平即可，适配多数小型生产车间的空间排布要求。上层的料斗采用锥面导流设计，内壁做镜面抛光处理，减少粉状物料的挂壁残留，料斗出口处设置振动给料组件，通过小幅高频振动控制物料下落速度，避免填充过程中出现物料架桥、下料不均的问题，给料组件下方对接回转式多工位转盘，转盘沿圆周方向均匀分布12组胶囊定位模具，每个模位对应一个工序工位，转盘通过槽轮机构实现间歇回转，每次回转角度精准对应一个工位间距，保证各工序动作的对位精度。

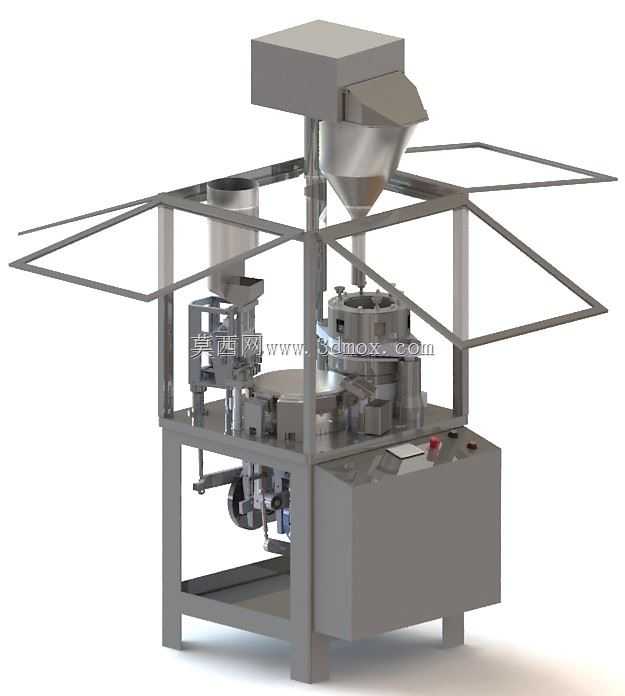

　　设备的执行机构分层布置在机架中部的安装台面上，垂直方向的压合动作采用导柱导向结构，两根圆柱导柱对称分布在转盘两侧，配合直线轴承保证压合头的上下运动垂直度，避免胶囊扣合时出现偏斜、漏粉的问题；下层机架空间预留了电气元件与气动元件的安装位，传动连杆机构布置在台面下方，通过凸轮轴驱动各工位的动作时序，所有传动部件均设置可拆卸的防护罩，既满足洁净车间的卫生要求，也方便日常维护时的拆装操作。

　　从设计逻辑上，这款设备优先考虑了小批量生产场景下的换型便捷性，胶囊定位模具采用快拆式定位销固定，更换不同规格的胶囊时仅需拆卸对应模具，无需调整整机的传动时序，可在15分钟内完成00号到4号常用硬胶囊规格的换型作业；料斗与物料接触的部件均采用快装卡箍连接，拆卸清洗时无需工具即可完成拆解，满足医药食品行业的设备清洁验证要求。设备的操作控件集中布置在机架正面的侧方位置，预留了操作按钮与状态指示灯的安装位，操作人员站在设备正面即可完成启停、速度调节、急停等所有操作，作业时的物料补给与成品收集均可在同一工位完成，无需额外配置辅助操作人员。

　　在结构强度设计上，机架方管采用40mm×40mm×2mm的304不锈钢方管焊接成型，焊接处做打磨抛光处理，机架中部设置一层横向安装隔板，将传动区域与物料作业区域完全分隔，避免传动部件的润滑油滴落污染物料，同时隔板也提升了机架整体的抗扭刚度，设备在最高运行速度下的台面振动幅值控制在0.02mm以内，保证填充剂量的精度稳定性。转盘的驱动电机安装在下层机架的减震垫上，减少电机运转带来的振动传递到作业台面，各工位的执行动作通过机械凸轮实现硬时序同步，无需复杂的电气编程即可保证各动作的配合精度，降低设备的故障概率，适合生产现场操作人员的日常维护。设备的出料位置设置倾斜导料槽，成品胶囊完成扣合后通过导料槽滑落到外部接料容器中，导料槽同样采用镜面抛光材质，避免胶囊表面在出料过程中出现刮擦损伤。整机的外轮廓没有突出的尖锐棱角，所有外露边角均做R3以上的圆角处理，符合生产设备的安全设计要求，设备侧面预留了除尘接口，可外接小型工业吸尘器，将填充过程中产生的少量浮尘抽走，维持作业区域的洁净度。
