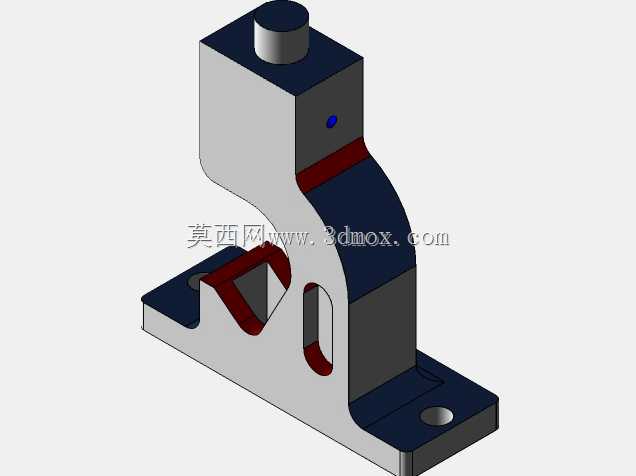

显微镜支撑调节支架结构三维数模

　　该结构件为光学显微观测设备的核心支撑调节部件，主要应用于实验室常规光学显微镜、工业检测台式显微镜、教学示范用显微镜的机身承载与姿态调节场景，是连接显微镜光学观测头、载物台与底部安装基座的关键受力构件。在实际设备运行过程中，该部件需要承担光学镜筒、调焦旋钮组、目镜物镜组件的整体重量，同时要保障镜筒沿竖直方向升降调节的直线度，避免观测过程中出现光轴偏移、焦平面漂移的问题，直接影响显微观测的成像清晰度与操作顺畅度。

　　从功能特性来看，该构件集成了竖直导向、安装定位、走线避让、限位防护多个功能：上部的圆柱凸台为镜筒升降滑套的安装基准，与镜筒滑动衬套采用小间隙配合，保障升降调节时无卡滞、无径向晃动；中部的弧形过渡结构一方面优化了受力传递路径，将上部镜筒的载荷均匀分散到底部安装面，避免应力集中导致的构件变形，另一方面预留了足够的操作空间，方便观测人员更换物镜、放置观测样本时不会与支架产生干涉；侧面的长圆形通孔为调焦齿轮轴的安装避让位，同时可作为调节行程的物理限位结构，防止镜筒升降超程碰擦载物台造成物镜镜片损伤；底部的带孔安装法兰通过螺栓与设备底座刚性连接，法兰面的平面度公差控制在0.05mm以内，保障支架安装后竖直导向面与载物台平面的垂直度，满足显微观测的光轴垂直精度要求。

　　在设计思路上，该结构采用了一体化的弯臂式构型，相较于传统的分体拼接式支架，减少了连接配合面带来的累积装配误差，同时通过局部的空腔减重设计，在不降低整体结构刚性的前提下减少了材料用量，降低构件自重。结构的壁厚设计遵循等强度原则，受力较大的上部安装座、底部法兰区域壁厚设置为8mm，中部过渡区域壁厚设置为5mm，筋板位置采用45°斜向过渡，避免直角位置的应力集中，在承受15kg的上部载荷时，整体变形量可控制在0.02mm以内，满足光学设备的刚性要求。

　　外形尺寸方面，该支架整体高度为185mm，底部安装法兰的长宽尺寸为120mm×70mm，两个安装孔的中心距为90mm，适配常规台式显微镜的底座安装孔位，上部安装凸台的直径为25mm，与标准直径的镜筒滑套适配，安装时需保证导向面的粗糙度达到Ra1.6，配合间隙控制在0.01-0.03mm之间，既保障调节顺畅，又不会出现径向窜动。在实际装配过程中，该支架的安装基准面需要与载物台安装面进行配磨，保证两者的垂直度公差在0.03mm/100mm以内，避免镜筒升降时出现焦平面偏移，导致高倍观测下样本脱焦。中部的红色标识区域为结构的应力集中预警区，在做有限元校核时需要重点关注该区域的应力分布，确保在承受极限载荷时应力值低于材料屈服强度的60%，预留足够的安全系数。侧面的小圆孔为锁紧螺钉的安装位，当镜筒调节到合适焦距后，通过锁紧螺钉顶紧滑套，固定镜筒位置，避免长时间观测时镜筒自行下滑。
