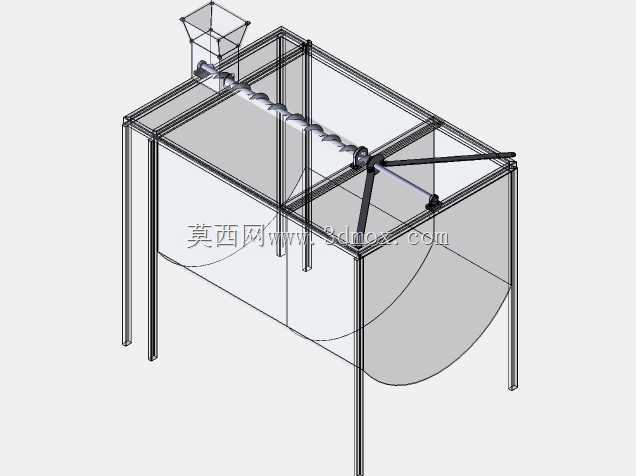

商用螺旋进料柠檬榨汁机体结构设计

该柠檬榨汁机体主要面向商用鲜榨饮品门店、小型果蔬加工工坊的连续榨汁作业场景，适配批量柠檬鲜果的进料、压榨、汁渣分离工序，替代传统手动压榨的低效率作业模式，可满足单小时百公斤级鲜果处理的产能需求。从结构设计逻辑来看，整体采用框架式方管焊接机架作为承载主体，四根立式支撑腿预留了底部接汁容器、渣料收集盒的安装空间，机架上部的槽型腔体为压榨作业的核心容纳区，腔体截面采用下半圆弧设计，既能够贴合螺旋压榨轴的回转轨迹减少物料卡滞死角，也便于压榨后果汁沿弧面快速汇集至底部出汁口，避免汁液残留积渍。进料端设置的方形敞口料斗采用上宽下窄的锥面过渡结构，可引导鲜果顺畅落入螺旋输送段，螺旋轴沿腔体长度方向水平布置，轴体上的变螺距螺旋叶片从进料端向出渣端逐渐缩小螺距，在输送鲜果的过程中逐步缩小压榨容腔体积，实现对柠檬果块的渐进式挤压，避免瞬间压力过大导致果籽破碎混入汁液影响口感。压榨段末端设置的可调式挡渣机构，可通过调整压紧力改变出渣阻力，匹配不同成熟度柠檬的压榨需求，平衡出汁率与渣料含水率。从安装边界来看，整机支撑腿的安装孔位采用标准化间距设计，可直接固定于商用操作台或配套移动支架上，设备横向宽度适配常规商用后厨的操作台面进深，进料斗高度匹配操作人员站立投料的舒适作业区间，无需额外搭建登高作业平台。传动端的安装支座预留了标准动力输入接口，可适配不同功率的减速驱动单元，方便用户根据实际产能需求选配动力组件，机架侧面预留的清洁开口可在作业结束后快速冲洗腔体内残留的果渣纤维，降低日常维护的拆装工作量。整体结构无复杂异形构件，大部分零部件采用常规型材与标准钣金件加工，加工工艺性好，装配环节无需专用工装即可完成整机搭建，适合小型设备加工厂进行小批量试制生产，也可作为食品机械设计从业者进行螺旋压榨类设备结构优化的参考载体，建模过程中对各运动部件的干涉间隙、装配公差都做了对应预留，可直接用于后续的工程图转化与实物样机制作。
