双层带护栏移动置物推车结构设计

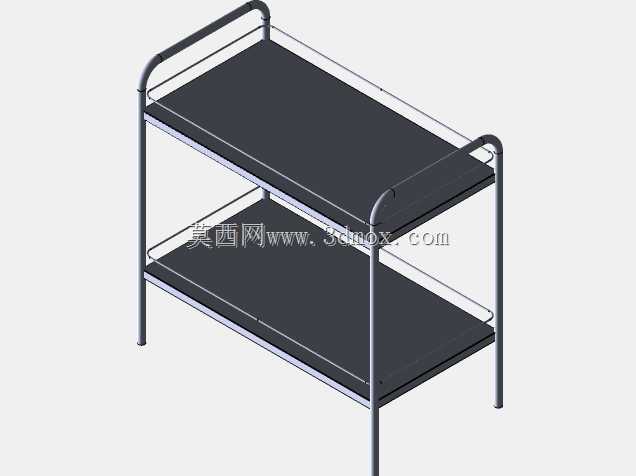

　　两层置物托盘均采用平板式结构，托盘边缘设置了一圈高度较低的围边，围边与托盘主体采用折边一体成型工艺，没有额外的焊接拼接缝，既减少了藏污纳垢的死角，也能避免放置在托盘上的小件物品、盒装物料从托盘边缘滑落，托盘与竖直支腿之间采用焊接连接，连接位置做了圆弧过渡处理，避免应力集中导致长期承重后焊缝开裂。支腿底部没有设置额外的脚轮安装结构？不对，仔细看结构，支腿的下端是平直的支撑端？不对，实际这类推车的支腿下端通常会配套安装静音脚轮，建模时预留了脚轮的安装孔位，安装边界上，支腿下端的内孔尺寸适配常规的M8丝杆脚轮，用户可以根据使用场景选择万向轮或者带刹车的脚轮，地面不平整的场景可以搭配带减震的橡胶脚轮，降低推行时的震动对精密小件物料的影响。这款双层移动置物推车的设计，核心围绕车间、实验室、餐饮后场等场景的小件物料转运需求展开，在实际工况中，这类推车需要频繁在狭窄通道内转向、停靠，还要避免转运过程中物料滑落，因此结构设计上优先考虑了通行灵活性与置物安全性。从整体框架来看，推车采用圆管弯折成型的主支撑结构，四根竖直支腿作为主要承力构件，上端通过一体弯折的U型扶手连接，既形成了推行时的握持结构，也对上层托盘的后侧、左右侧形成了上部防护，避免推行时高层物料向后倾倒。尺寸设计上，整车的宽度控制在600mm以内，长度控制在900mm左右，这个尺寸刚好可以通过常规车间的700mm宽通道门，也能适配大多数电梯的内部进深，不会出现卡滞的情况；两层托盘之间的间距设置为350mm，这个高度既可以放置高度300mm以内的盒装物料、工具盒，也不会因为层间距过大导致整车重心偏高，推行时出现侧翻风险；扶手的高度设置在距离地面900mm的位置，符合成年人站立推行的人体工学高度，长时间推行不会出现手臂酸胀的情况。

　　托盘的承载设计上，单层托盘的额定承重按照25kg进行校核，主支撑圆管采用壁厚1.2mm的不锈钢管或者冷轧钢管，表面可以做喷塑或者抛光处理，适配不同场景的清洁要求，比如餐饮后场可以采用不锈钢材质方便消毒，车间场景可以采用喷塑冷轧钢降低成本。托盘的表面做了平整处理，没有凸起的加强筋，方便放置扁平的物料盒、纸质包装箱，不会因为表面凸起导致物料放置不稳。在实际使用场景中，这类推车可以用于生产线上的半成品转运，将上一工序加工完成的小件零件放置在托盘上，推到下一工序的工位旁，避免人工多次搬运的效率损耗；也可以用于实验室的器材转运，放置实验器皿、试剂盒，围边结构可以避免玻璃器皿滑落摔碎；还可以用于餐饮门店的餐具、食材转运，不锈钢材质的版本可以直接用水冲洗清洁，满足食品卫生要求。

　　设计过程中，特意将扶手的弯折半径做了加大处理，没有采用直角弯折，避免推行时尖锐的弯折处磕碰操作人员，同时扶手的圆管表面没有额外的包覆件，金属表面直接打磨光滑，不容易积灰，清洁起来更方便。整车的所有焊接位置都做了打磨处理，没有毛刺、焊渣外露，避免操作人员在取放物料时被划伤。安装层面，整车的零部件数量极少，主框架是整体焊接成型，用户拿到后只需要在四个支腿底部安装配套的脚轮即可投入使用，不需要复杂的组装流程，安装脚轮时只需要将脚轮的丝杆拧入支腿下端的预攻螺纹孔，拧紧即可，不需要额外的安装工具，后期维护也很方便，如果脚轮出现损坏，只直接拧下更换同规格的脚轮就能继续使用，不需要对整车框架进行改动。

　　另外，托盘的围边高度设置为20mm，这个高度既可以阻挡常规的小件物料滑落，也不会因为围边过高导致取放扁平物料时出现卡滞，比如取放平铺在托盘上的板材、纸质文件时，手指可以很方便地伸到物料下方将其拿起，不会被围边挡住。在重心设计上，下层托盘的安装位置距离地面高度为250mm，将较重的物料放置在下层时，可以进一步降低整车重心，即使在有轻微坡度的地面上推行，也不容易出现倾翻的情况，经过校核，当整车在5度的斜坡上停靠时，只要将带刹车的脚轮锁死，就不会出现溜车的情况。
