三层Z形金属框架置物边桌结构设计

日常商用与家居场景里，边角空间的利用一直是家具布置的常见痛点，常规方正置物桌要么占用完整方正地面空间，要么层板垂直堆叠拿取下层物品需要探身，这款Z形三层置物桌的结构设计，刚好针对窄边、转角类零散空间的置物需求做了针对性优化。从实际使用场景来看，这类结构的置物桌可放置在客厅沙发侧边作为边几，承托茶具、阅读刊物与小型装饰摆件，也可放置在工作室工位旁作为零散工具、耗材的临时置物台，部分餐饮场景中还可作为卡座旁的餐边置物架，承托餐具、点餐设备与顾客随身物品，适配多种需要窄幅置物面的使用场景。

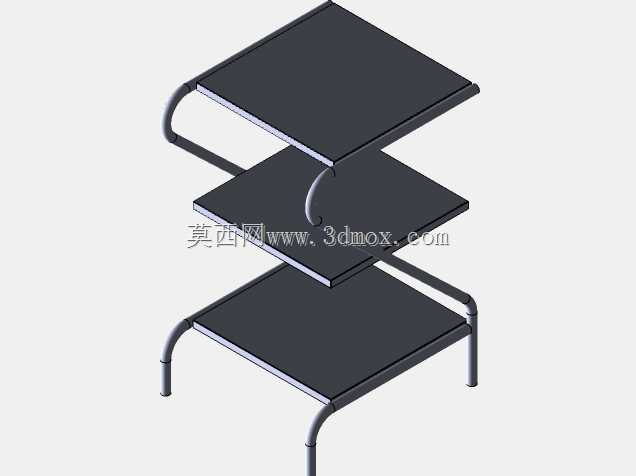

结构设计上，整体采用连续弯折的圆管作为主支撑框架，没有采用传统置物桌四条独立支腿加横向连杆的结构，而是将两侧支撑构件做成连续的Z形弯折形态，每一段水平弯折段刚好对应一层置物板的安装位，省去了额外的层板支撑横梁，既减少了零件数量，也让整体视觉线条更流畅。三层置物板沿Z形支撑的走向错落排布，相邻层板在水平方向有一定的错位量，拿取中层、下层物品时不需要大幅度抬手上层板，日常取放物件的操作空间更充裕，不会出现上层板磕碰手臂的问题。支撑管的弯折处做了大圆弧过渡处理，没有尖锐的直角折角，一方面降低了弯折加工时的管材应力集中风险，避免管材弯折处出现开裂、变形量超差的问题，另一方面也避免了使用过程中尖锐棱角磕碰人体的安全隐患。

从安装边界与尺寸适配角度来看，整体支撑框架的底部支脚向外做了小幅度外撇设计，四个支脚的触地点形成的支撑矩形范围大于最上层置物板的投影面积，有效提升了整体放置的稳定性，即使上层放置偏重的物件，整体重心也能落在支撑面范围内，不会出现侧翻风险。置物板采用平板式结构，与支撑管的连接采用嵌入式安装位，支撑管对应层板位置设置有承托卡位，层板放置后不需要额外的突出连接件，表面保持平整，日常清洁时没有卫生死角。支脚底端预留有防滑脚垫的安装位，可搭配橡胶脚垫使用，既可以避免金属支脚刮花地面，也能增加与地面的摩擦力，放置在光滑瓷砖、地坪表面时不会轻易滑动。

设计过程中针对管材的弯折半径做了反复校核，若弯折半径过小，圆管弯折处容易出现管壁瘪陷、壁厚减薄超标的问题，会直接影响整体框架的结构强度，若弯折半径过大，则会占用过多的层间空间，压缩每层置物板的可用净高。最终选定的弯折半径在保证管材弯折后壁厚变化率在允许范围内的前提下，给每层置物板预留了足够的净高空间，可容纳不同高度的放置物件。层板的边缘做了微收边处理，没有突出的锋利边缘，放置物件时不会刮蹭物品表面，也能避免层板边缘划伤人手。整体结构没有多余的装饰构件，所有构件都同时承担结构支撑与功能实现的作用，框架与层板的拆分设计也方便平板化包装运输，用户组装时只需要将层板对应卡入支撑框架的卡位即可，不需要复杂的紧固件连接，组装门槛低。

从受力特性来看，连续的Z形支撑框架属于整体式受力结构，相比独立支腿的分体结构，整体抗侧倾、抗形变能力更强，当单侧层板放置偏重物件时，支撑框架可将受力分散到整个管架结构上，不会出现单根支腿受力过载的问题。层板采用平整的实心平板结构，表面受力均匀，放置零散小物件时不会出现物件卡缝、掉落的问题，相比栅格状层板的置物适应性更强，不管是小型摆件还是尺寸稍大的盒装物品都能平稳放置。整体结构的外轮廓没有向外突出的多余构件，贴墙、贴沙发侧边放置时可以完全贴合接触面，不会留下难以清洁的缝隙，也不会因为突出构件顶靠墙面导致放置不稳。
