适配17孔凝胶板的大号电泳凝胶梳

　　在分子生物学实验的凝胶电泳环节，凝胶梳是制胶过程中不可或缺的配套配件，其核心作用是在未凝固的凝胶基质上成型出规格统一、边界清晰的加样孔，直接影响后续电泳实验的加样精度与条带分离效果。常规商用凝胶梳多为标准化规格，适配理想状态下的16孔凝胶板，但在实际实验室操作中，不少大型凝胶板为了预留分子量标准泳道，会将孔位设置为17个，常规16孔梳无法完全适配，容易出现边缘孔位偏移、泳道间距不均的问题，进而导致电泳条带歪斜、样本交叉污染，影响实验结果判读。这款大号凝胶梳的设计，正是针对这一实际使用痛点展开。

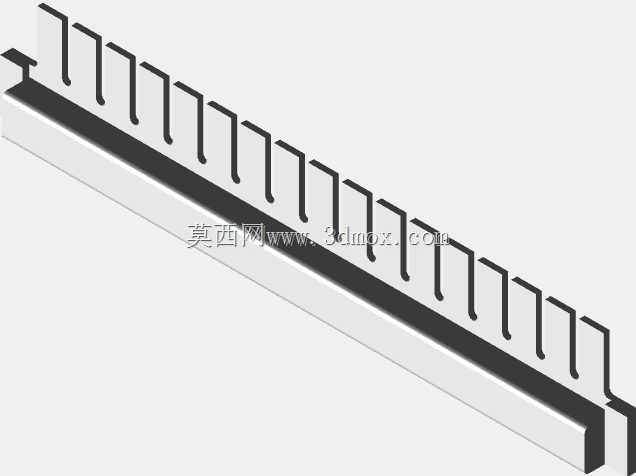

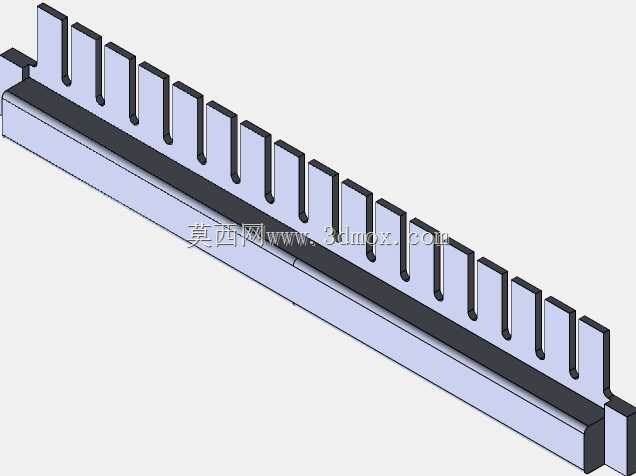

　　设计初期首先梳理了大型凝胶电泳的实际操作需求：8倍倍数的凝胶划分逻辑下，96孔板的样本加样需要匹配对应数量的泳道，同时必须单独预留一条泳道用于点样分子量标准，因此17孔的孔位排布是兼顾样本通量与标准参照的最优选择，同系列的25孔规格则适配更高通量的加样需求。孔位排布阶段，严格控制每个梳齿的宽度、齿间间距与梳齿长度，确保成型后的加样孔容积一致，避免因孔容差异导致的样本上样量偏差；梳齿的边缘做了微小的倒角处理，既可以在制胶完成拔梳时减少对凝胶孔壁的拉扯破损，也能让梳齿插入凝胶液时更顺畅，减少气泡滞留。

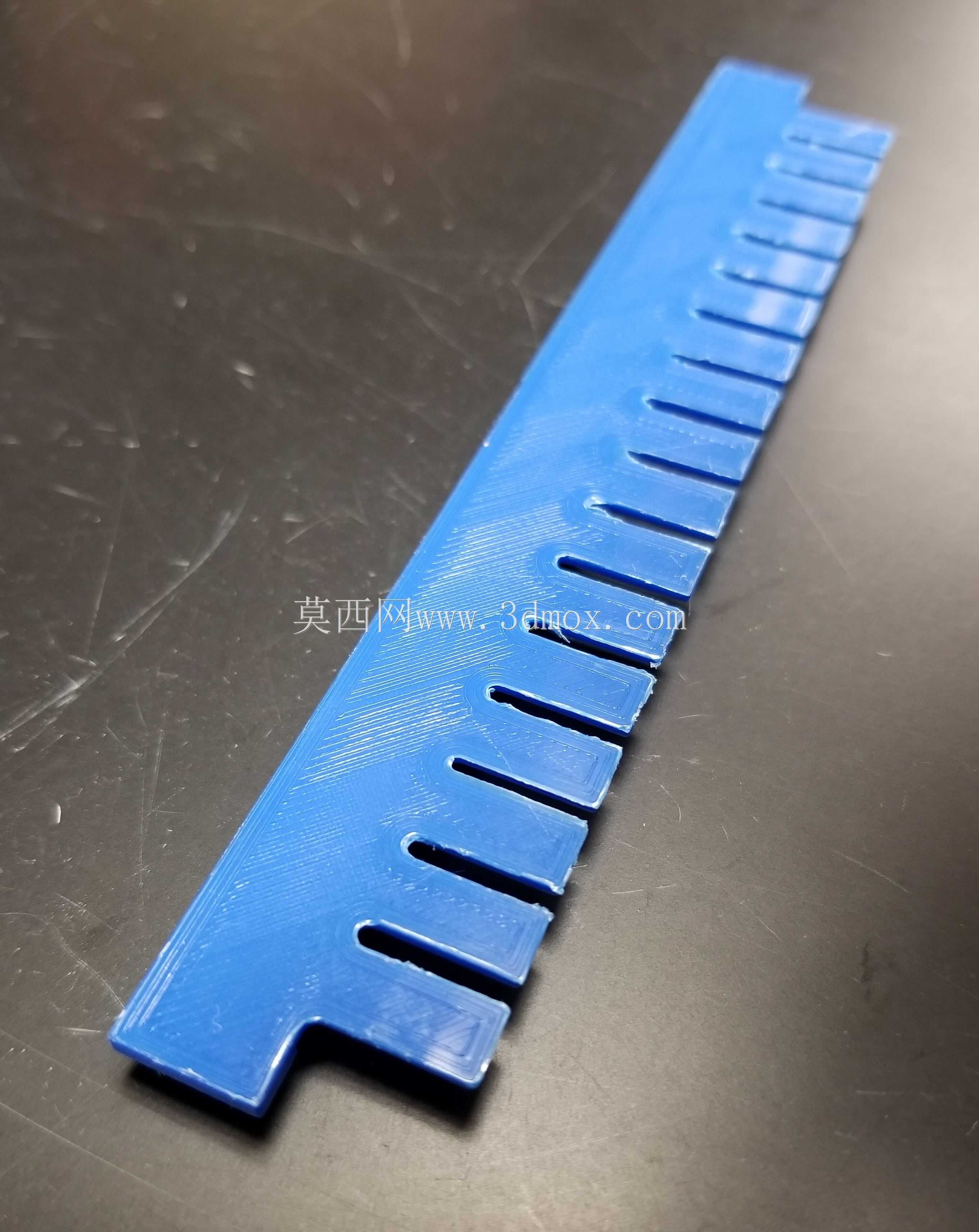

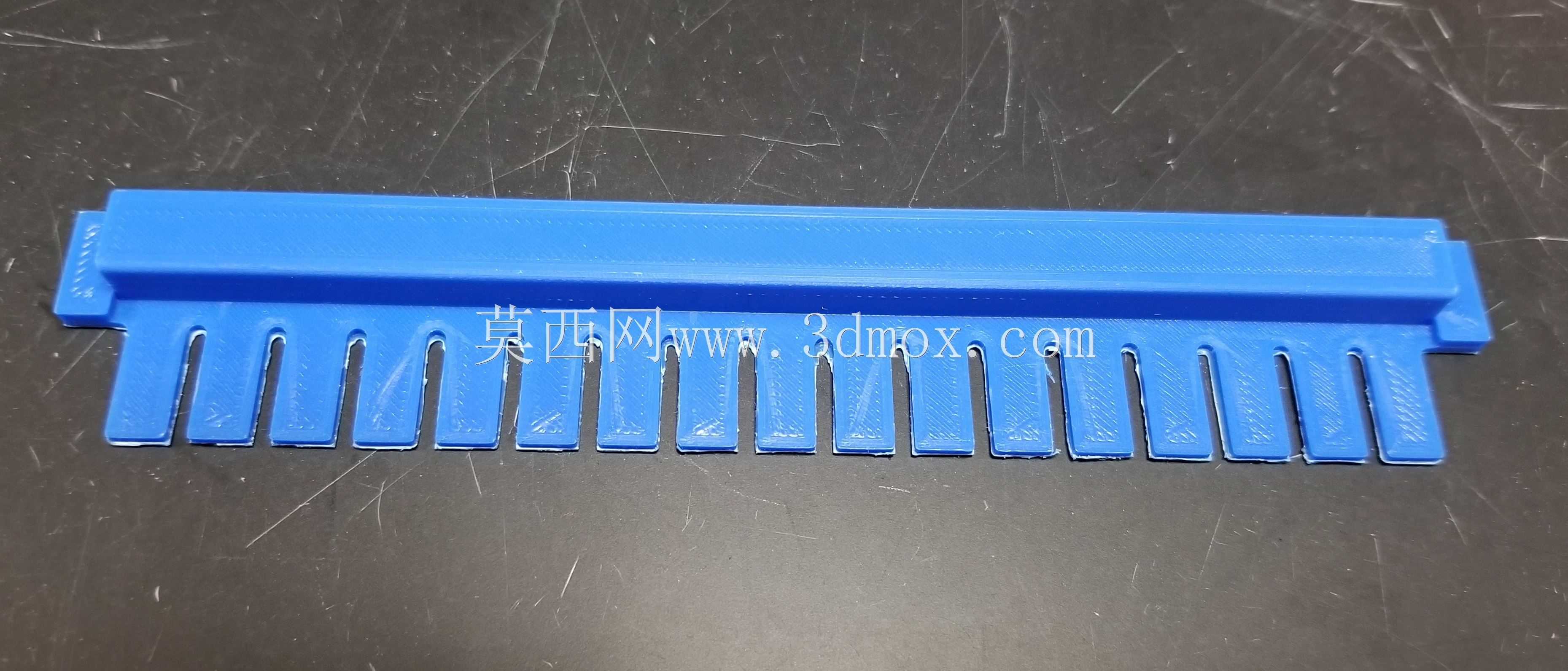

　　整体外形尺寸完全匹配常用大型凝胶制胶槽的安装边界，梳体的主梁部分宽度与制胶槽的卡槽宽度完全契合，安装后不会出现横向偏移，梳齿的下探深度严格控制在凝胶厚度的合理区间，既不会因为插接过深触碰制胶槽底板导致孔底穿透，也不会因为插接过浅导致加样孔深度不足、样本溢出。考虑到实验室自主加工的便利性，这款凝胶梳的结构完全适配熔融沉积型3D打印工艺，整体采用一体化结构设计，没有需要后续装配的分体部件，打印时无需添加支撑结构，采用常规PLA材料即可完成制作，打印完成后仅需简单去除底部打印 raft 层即可直接使用，无需额外的粘合层拼接——如果采用粘合层拼接的分体结构，梳齿之间的残留粘接材料会大幅增加后期清理的工作量，甚至在接触凝胶缓冲液时析出杂质影响实验结果，因此一体化设计是兼顾加工便捷性与使用可靠性的最优选择。

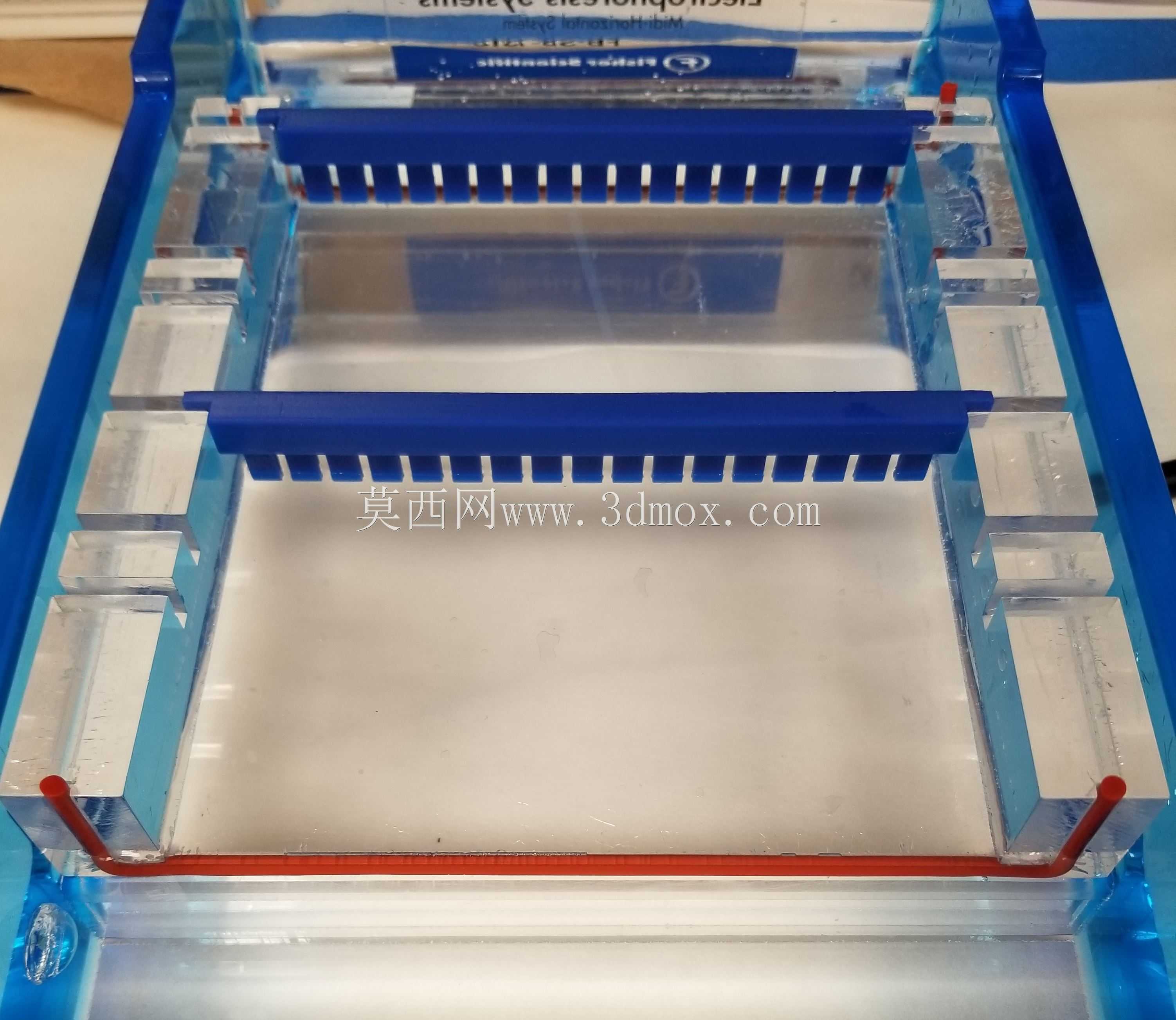

　　实际使用时，只需在凝胶溶液灌注完成后，将梳体主梁卡入制胶槽的对应卡槽，等待凝胶完全聚合后，垂直向上平稳拔出梳体，即可得到17个排布规整、孔壁光滑的加样孔，其中最侧边的孔位可专门用于点样分子量Marker，剩余16个孔位对应常规样本加样，完全匹配常规实验的加样习惯，无需调整原有实验操作流程。梳体的主梁部分做了加厚处理，提升整体结构刚性，避免拔梳过程中因为施力不均导致梳体弯折、孔位变形；梳齿的根部做了微小的圆角过渡，减少应力集中，反复插拔使用也不容易出现梳齿断裂的问题。针对不同实验室的凝胶厚度差异，梳齿长度预留了足够的冗余量，适配常规3mm到5mm厚度的凝胶制作需求，无需针对不同厚度的凝胶单独更换梳子。
