流体样品自动光学检测用密封样品室结构

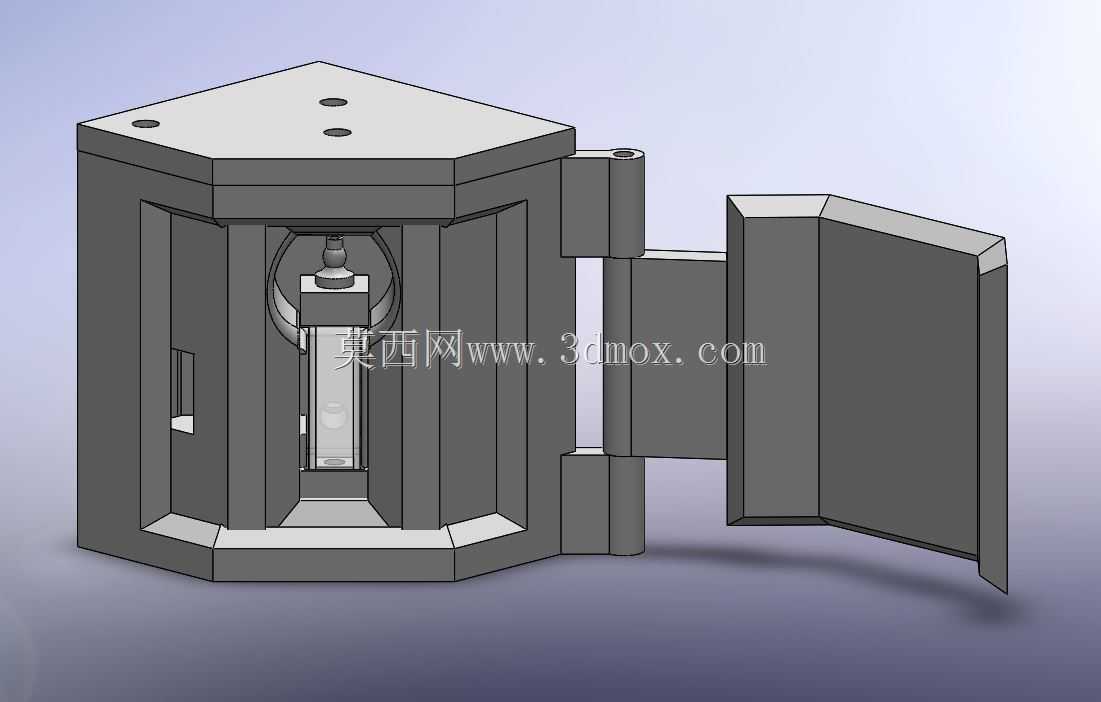

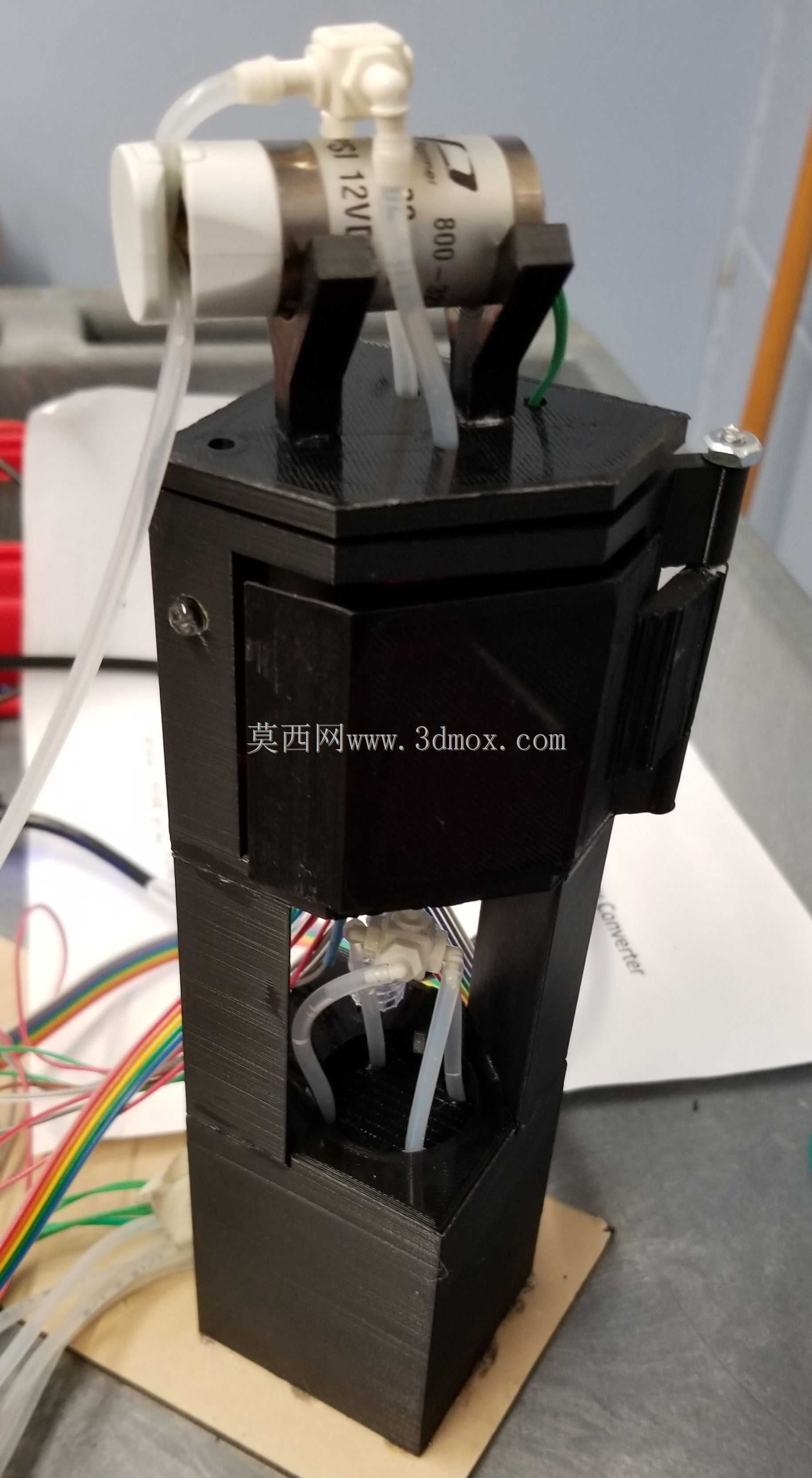

　　在生物医学实验、环境水质监测、化工流体组分分析这类需要对流体样本做光学参数检测的场景里，杂散光干扰一直是影响吸光度、浊度检测精度的核心痛点，这款可3D打印的样品室结构，就是针对实验室自动流体检测工位的光屏蔽、样品定位、器件集成需求做的一体化设计。从实际使用场景出发，这类检测工位往往需要搭配自动注射泵完成流体的定时抽取、更换，不需要人工频繁开盖操作，所以结构上做了侧开铰接门的设计，门体和箱体的配合面做了阶梯止口结构，合门后能完全阻断外部环境光进入内腔，避免杂散光打到光电接收器件上造成检测数值漂移，这一点和很多敞口式样品架有本质区别，敞口结构哪怕在暗室里使用，设备自身指示灯、周边屏幕的漫反射光都可能影响低浓度样本的检测下限。

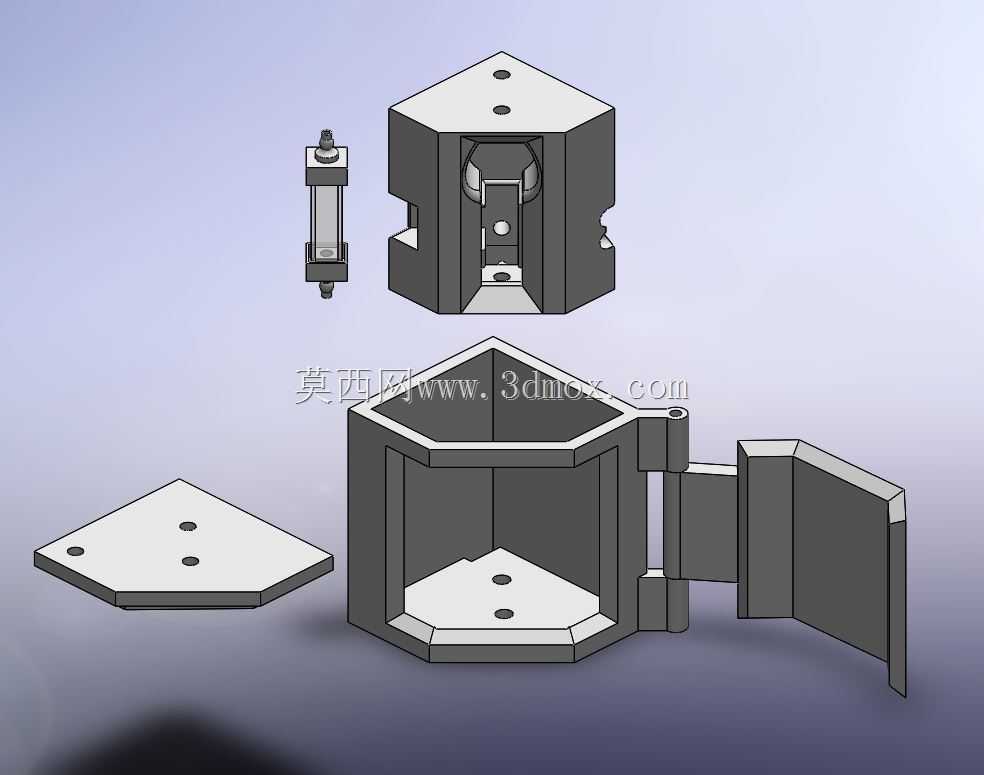

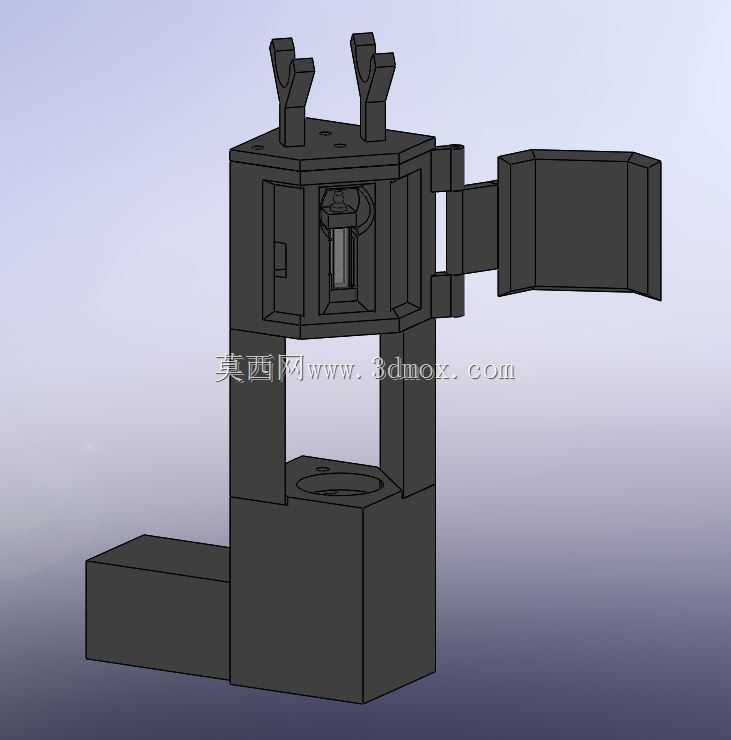

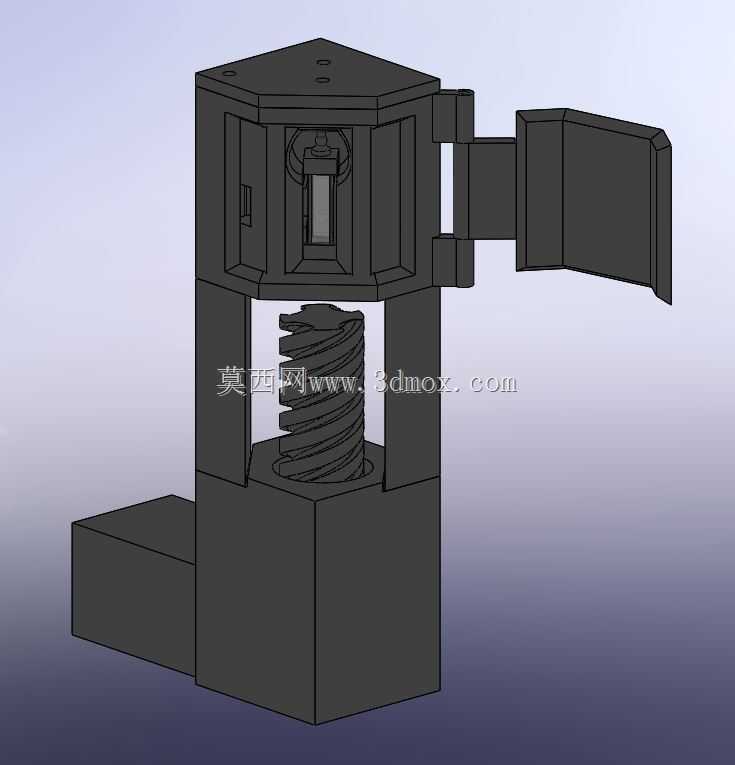

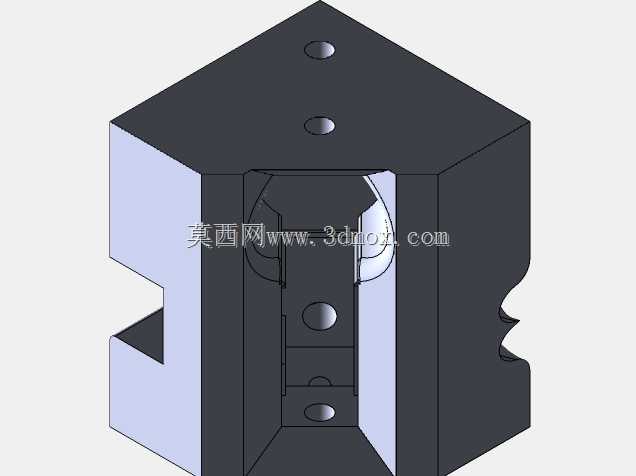

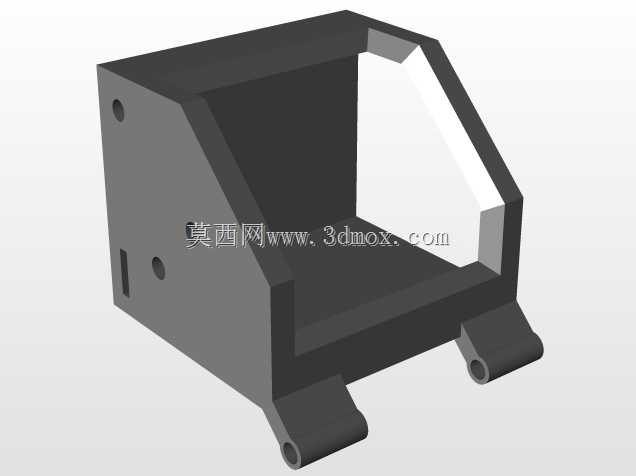

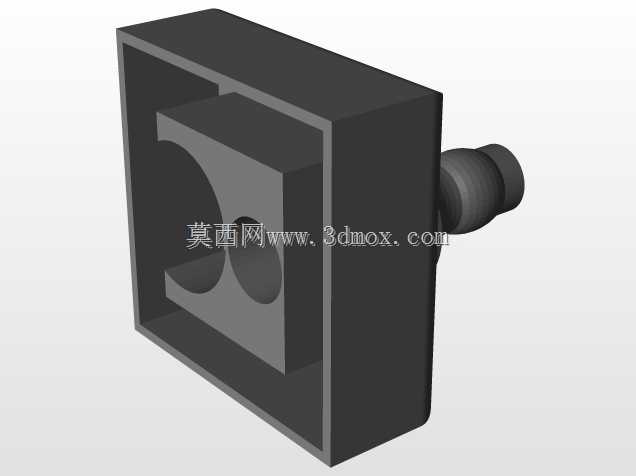

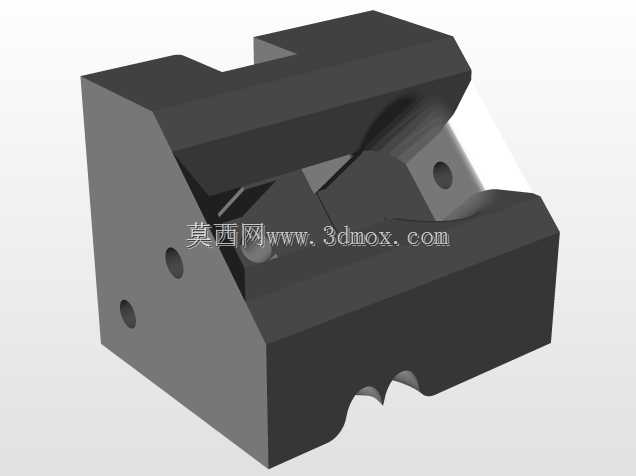

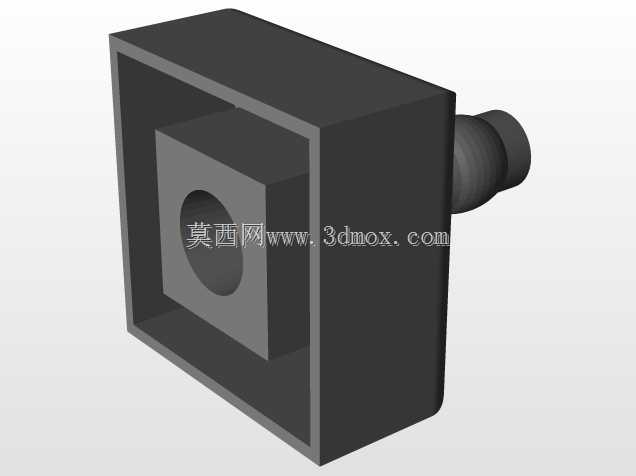

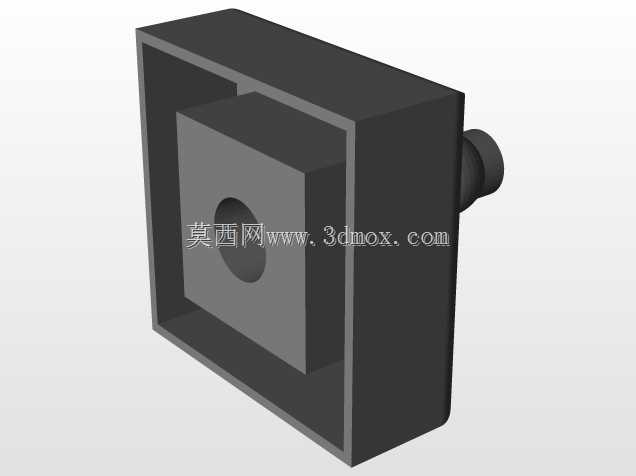

　　整个腔体的核心功能区是中部的方形玻璃管安装位，设计时特意留了10厘米长度的方形玻璃管安装槽，方形管相比圆形比色皿的优势是光路入射、出射面都是平面，不会因为圆柱面的折射造成光路偏移，不需要额外加准直透镜补偿，能直接适配Thorlabs的LED光源和Fairchild光电二极管的安装位，光源和接收管的安装孔位和玻璃管光路完全同轴，公差控制在0.1毫米以内，装配时不需要反复调整光路对准，能大幅缩短实验装置的搭建周期。设计思路上没有采用一体化打印的封闭腔体，而是拆分成外箱、门、内腔、外箱盖四个核心部件，拆分逻辑一方面是考虑FDM3D打印的工艺限制，内腔的光路安装孔、止回阀安装位如果做一体化打印，支撑拆除后会残留毛边影响密封和光路，

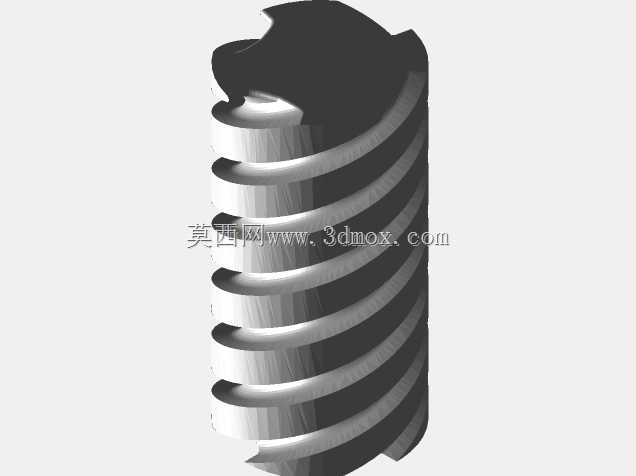

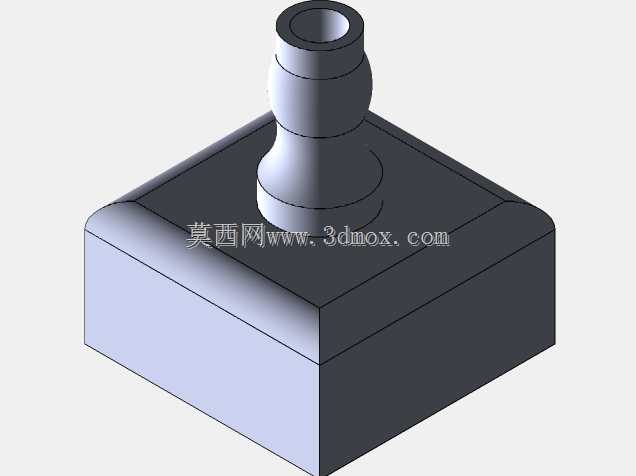

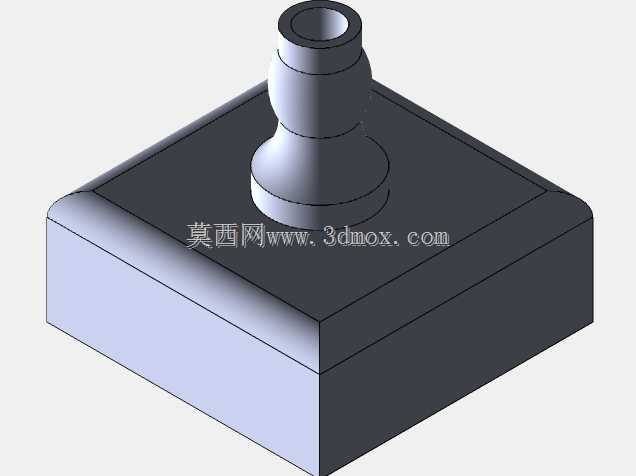

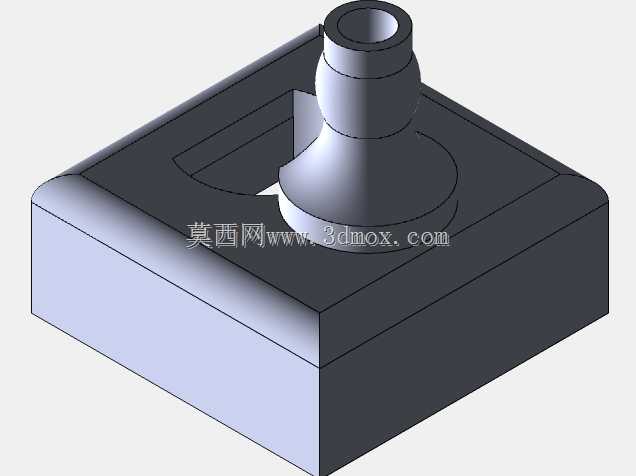

　　拆分后每个部件都可以做无支撑或者少支撑打印，打印完成后只需要简单去除层纹就能装配；另一方面是模块化拆分后，不同部件可以根据功能需求选不同的打印材料，外箱和门体用遮光性好的黑色PLA或者ABS就能满足光屏蔽要求，内腔如果需要耐部分化学试剂腐蚀，可以换成PETG材料打印，不需要整个腔体都用高成本的耐蚀材料。从安装边界来看，整个样品室的外轮廓是切角六边形结构，相比方形结构能减少内部的杂散光反射，六个立面里两个对向立面是光源和光电管的安装位，相邻的立面预留了流体管路的穿接孔，用来接注射泵和Luer止回阀，管路穿接后可以用硅橡胶密封胶做密封，避免流体泄漏到外箱内部；顶部的外箱盖做了三个沉头安装孔，可以直接固定在实验台架或者光学平板上，

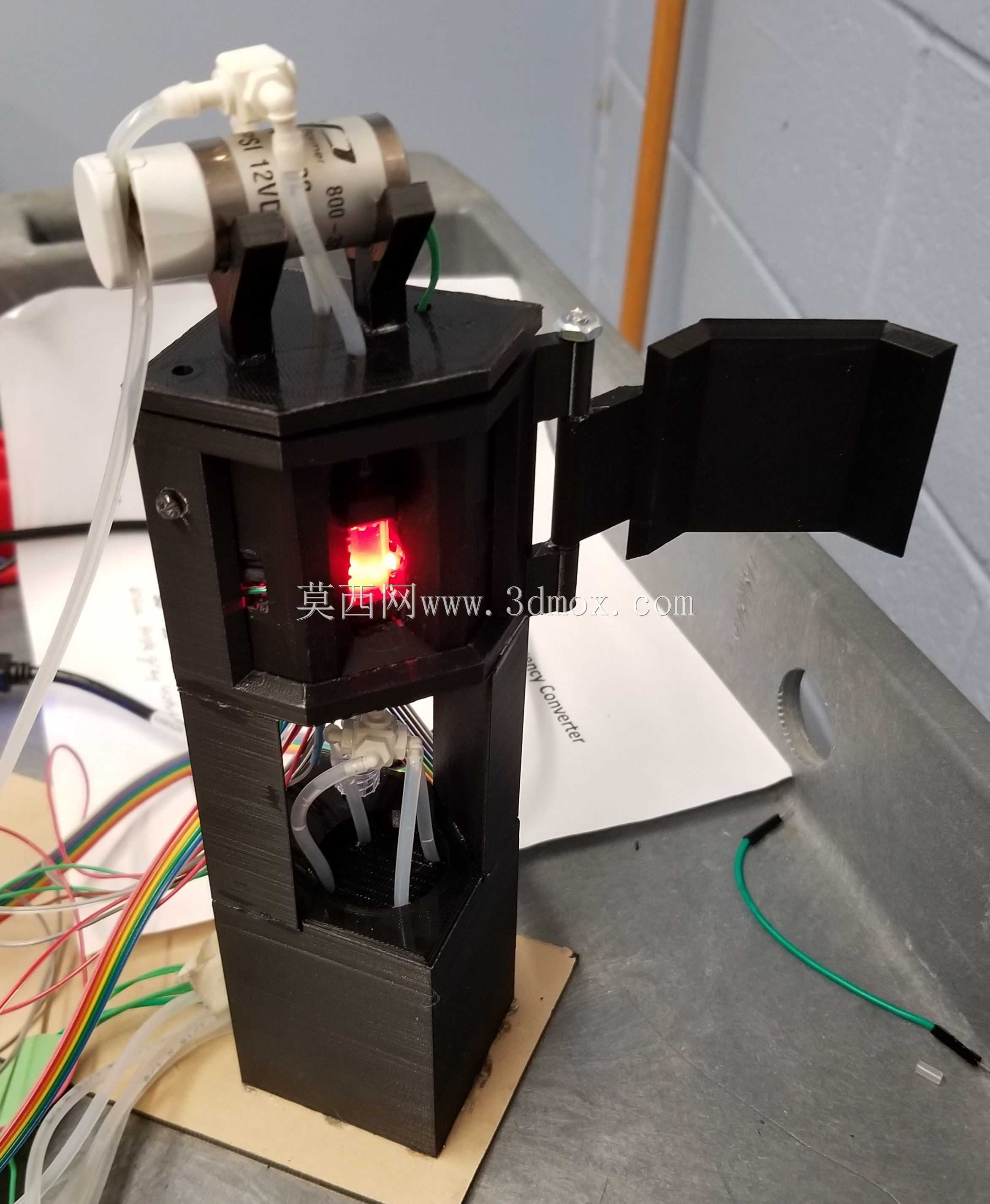

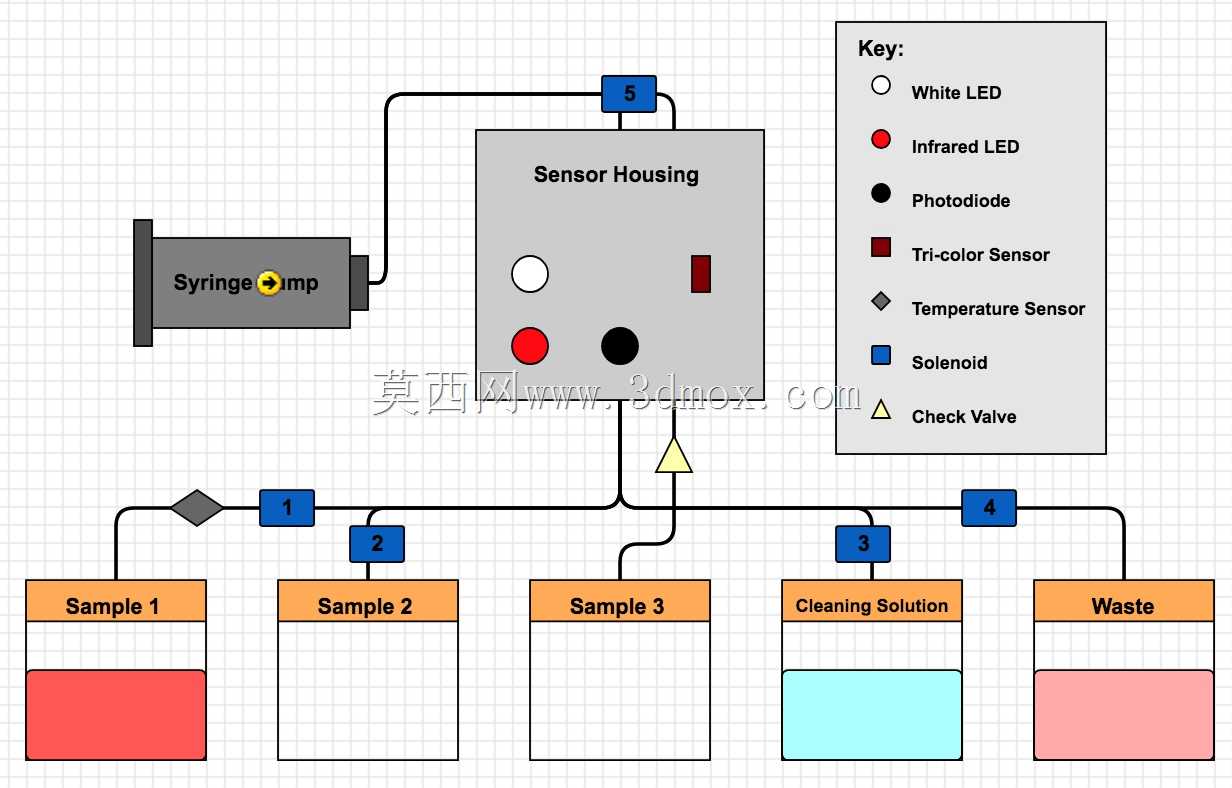

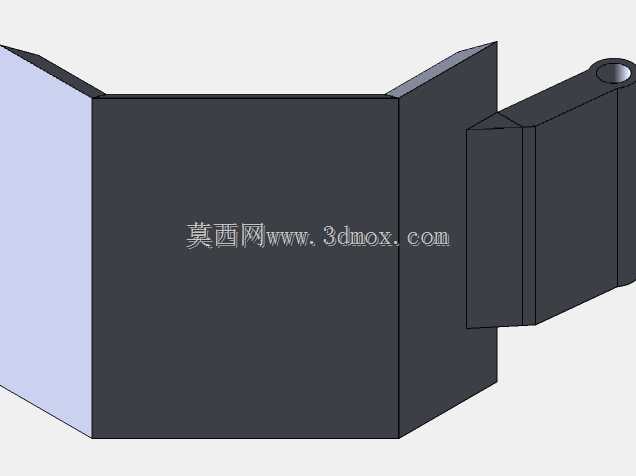

　　安装孔的孔距适配标准30毫米间距的光学平台螺纹孔，不需要额外做转接板。门体的铰接结构采用一体化打印的合页，销轴直接用3D打印耗材的丝材穿入即可，不需要额外采购金属合页，门体闭合后的贴合面做了0.2毫米的间隙预留，贴一层薄的黑色泡棉就能进一步提升遮光效果，同时能抵消打印件的尺寸误差。实际使用时，自动注射泵通过管路把待测流体注入方形玻璃管，控制软件触发光源点亮，光电二极管接收透过流体的光强信号，就能换算出流体的吸光度参数，同时腔体内预留了温度传感器的安装位，可以同步检测流体温度，对吸光度做温度补偿，浊度检测则是通过90度方向的散射光接收位实现，整个结构把光路、流路、电气件的安装位都做了集成，不需要实验人员自己用铝型材或者遮光布搭建临时的遮光环境，装配完成后就能直接接入自动检测系统，适配长期定时自动采样检测的实验需求，比如细胞培养液的实时浊度监测、水体污染物的连续吸光度检测这类场景，都能直接用这个结构搭建检测单元，不需要从零开始做结构设计。
