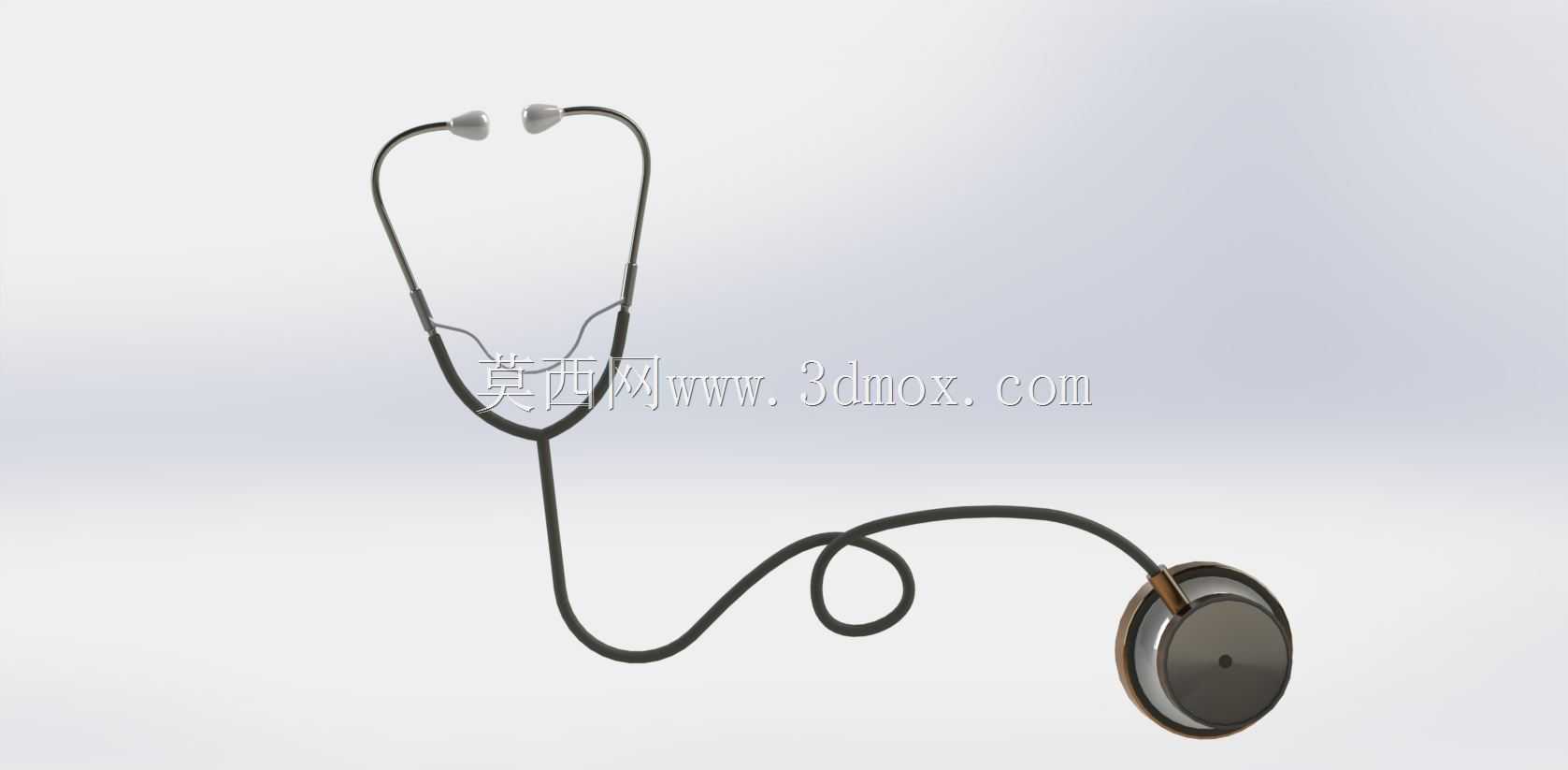

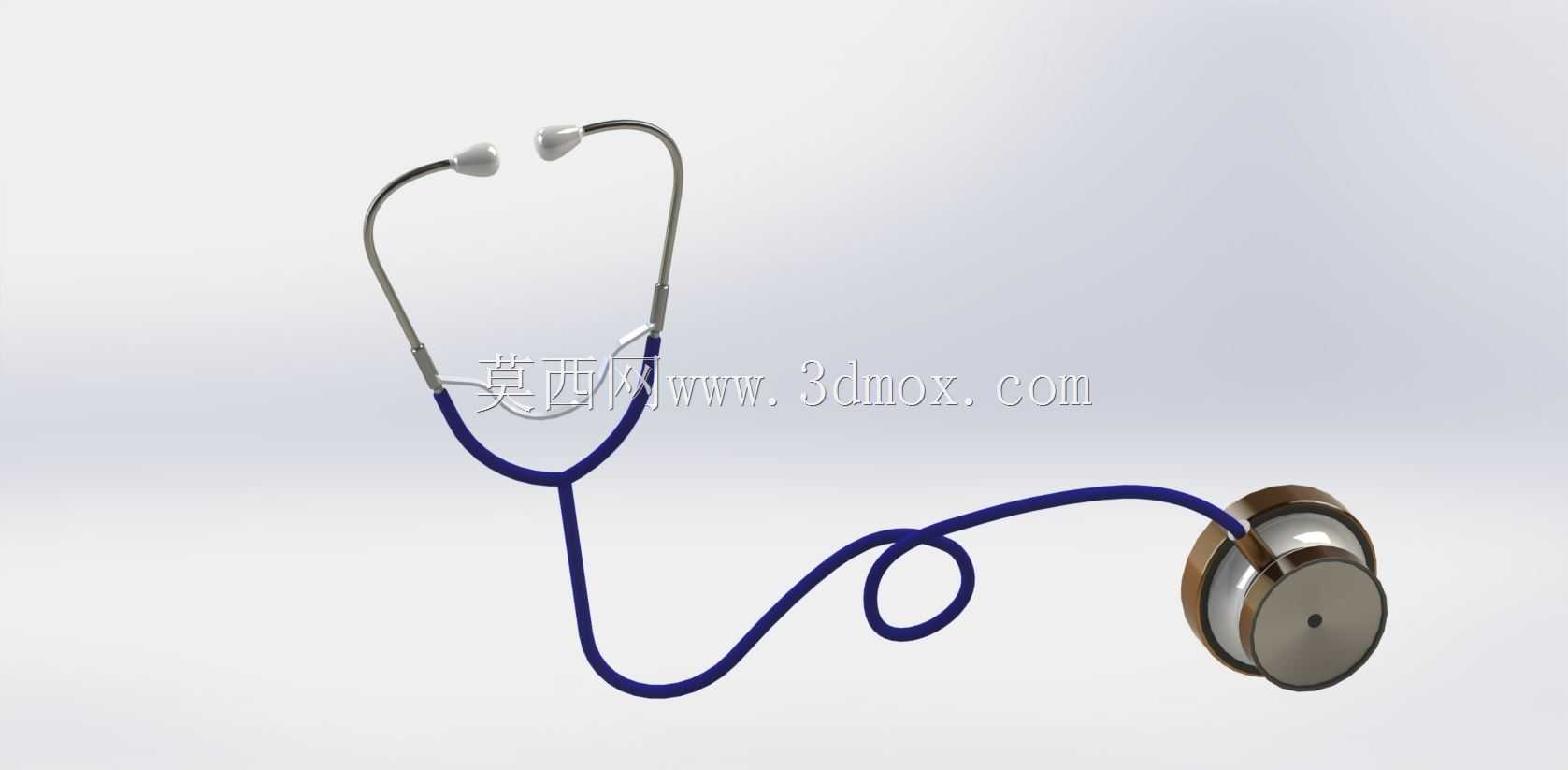

医用耳内听诊器结构设计三维数模

　　从结构设计逻辑来看，耳挂部分采用弹性金属弯管作为支撑骨架，外部做了医用级橡塑包覆处理，弯管的开合角度预设在15度到35度的自适应区间，能够适配不同头围的使用者佩戴需求，耳塞部分采用软质硅胶锥台结构，安装在金属弯管的末端，锥度设计为1:8，能够紧密贴合外耳道轮廓，减少外部环境噪音的窜入，同时避免长时间佩戴产生的耳道压迫不适感，两个耳挂弯管的间距在自然状态下为120mm，受力撑开后最大可达到180mm，金属骨架的回弹模量控制在合理区间，既不会因为夹力过大造成佩戴压痛，也不会因为夹力不足导致耳塞滑落、漏音。在临床诊断场景中，听诊器是内科、急诊科、儿科等科室医护人员的标配手持诊断工具，核心作用是拾取人体内部脏器产生的声波振动，将原本微弱的心肺音、肠鸣音等生理声响传导至检查者耳内，辅助判断是否存在心脏杂音、肺部啰音、呼吸节律异常等病理特征，是无需侵入人体即可完成初步体征筛查的基础器械。这款耳内式听诊器的结构设计完全贴合临床实际使用逻辑，整套模型拆分了耳挂、导音软管、胸件三个核心功能模块，每个模块的连接边界、装配公差都做了贴合实际生产的还原。

　　导音部分采用高柔性的PVC橡塑软管，管路内径设计为4mm，壁厚1.5mm，整体长度控制在700mm，既能够满足使用者站立检查时胸件抵达患者胸腹部各个听诊区域的操作距离，也不会因为管路过长造成声波传导过程中的衰减，管路与耳挂金属端、胸件连接端都设计了带倒刺的插接接头，插入深度为8mm，装配后能够实现气密密封，避免声波在接口处泄漏，管路自然状态下的弯曲半径最小为30mm，反复弯折不会出现折痕堵管的问题，能够耐受日常使用中的拖拽、弯折工况。

　　胸件部分采用双腔可选的结构设计，模型中还原的是带钟形与膜形双工作面的经典结构，膜形工作面覆盖有硬质聚酯薄膜，直径为45mm，适合拾取高频的呼吸音、瓣膜开合音，钟形工作面为敞口金属结构，直径25mm，适合拾取低频的心脏杂音、肠鸣音，胸件整体采用锌合金压铸成型的外壳，重量控制在85g左右，长时间手持操作不会产生明显的负重感，胸件与导音管的连接位置设计了可旋转的转接头，能够360度自由转动，调整管路走向，避免检查过程中管路扭转牵扯影响操作。

　　从安装边界来看，整套听诊器所有零部件的装配都采用无额外紧固件的插接配合，耳塞与金属弯管的配合过盈量为0.3mm，导音管与两端接头的配合过盈量为0.5mm，胸件的膜片固定采用卡簧压合结构，拆卸更换膜片时只需要撬开外侧的固定卡圈即可完成操作，不需要专用工具，日常维护十分便捷。在实际临床使用中，这类听诊器除了常规的门诊听诊，也可用于家庭健康监测、基层义诊等场景，结构设计上充分考虑了不同使用场景的耐用性需求，金属部件表面做了哑光镀铬处理，耐汗液腐蚀、耐常规消毒剂擦拭，软管部分采用耐老化的橡塑配方，长期接触酒精、含氯消毒剂不会出现发硬、开裂的问题。建模过程中对每个部件的配合间隙都做了工程化校验，耳挂的弹性变形范围、管路的弯曲形变、胸件的转动阻尼都符合实际产品的物理特性，没有出现结构干涉、装配错位的问题，能够直接用于结构验证、产品演示、教学培训等场景。
