航空起落架多轮组着陆支撑结构设计

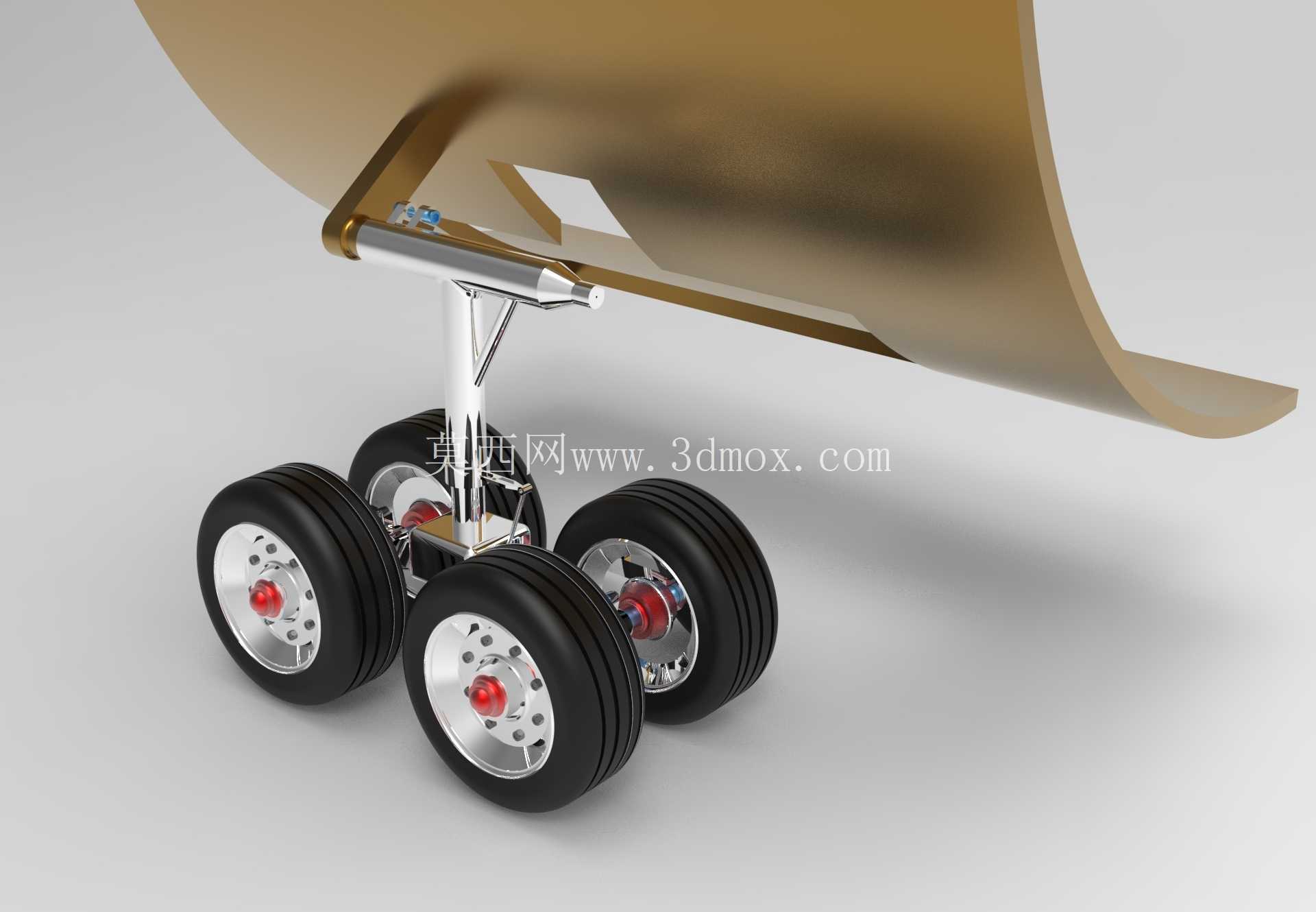

这套航空起落架轮组结构，主要面向中大型固定翼飞机的主起落架应用场景，承担飞机地面滑行、起飞滑跑、着陆接地阶段的全部载荷传递与冲击缓冲功能，是飞机起降阶段直接与道面接触的核心承载部件。从结构布局来看，该轮组采用四机轮并列排布形式，相比单轮或双轮布局，能有效分散单个机轮承受的道面载荷，降低对跑道道面的压强要求，适配更多等级的机场起降条件，同时在单个轮胎出现失压故障时，剩余机轮仍能维持基本的支撑能力，提升地面滑行阶段的安全冗余。

设计过程中首先围绕载荷传递路径做了层级规划：最上端的安装接头直接对接机身机翼承力框的安装交点，将着陆冲击、地面摩擦力、转弯侧向力通过斜置的减震支柱传递到下部的轮轴总成，减震支柱采用油气混合缓冲结构设计，内部的节流孔与油腔配合可在着陆压缩阶段逐级消耗冲击动能，避免刚性冲击直接传递到机身结构，支柱外侧的扭力臂结构用于约束内外筒的相对转动，保证机轮航向始终与飞机纵轴保持一致，同时不影响支柱的上下伸缩行程。

机轮部分采用轮毂与轮胎分体设计，轮毂为高强度铝合金锻造成型，轮缘位置设置有挡圈结构用于固定轮胎胎圈，轮毂中心的轴承安装位与轮轴采用过盈配合加锁紧螺母的固定形式，可承受径向与轴向的复合载荷，刹车组件集成在轮毂内侧位置，通过碳碳摩擦副的挤压实现滑跑阶段的减速制动，轮毂端盖位置的红色标识为热指示塞，当刹车温度超过阈值时塞体熔化，可直观提醒地勤人员刹车过热风险。轮胎采用航空专用斜交线轮胎结构，胎面设置有连续的周向排水花纹，可在湿滑道面条件下破除水膜，避免滑水现象影响制动效果，胎体内部的多层帘线结构可承受反复的加载变形，满足上千次起降的疲劳寿命要求。

安装边界方面，整套轮组在完全伸出状态下的高度需匹配机身离地间隙要求，保证飞机在最大起飞重量下机腹结构不会与道面发生剐蹭，主轮距的设置经过侧向稳定性校核，可满足飞机在最大侧风条件下转弯滑行时不发生侧翻的倾角要求，轮组的横向总宽度需严格控制在起落架舱的容纳尺寸范围内，保证收放机构能顺利将起落架收入机身/机翼内部的舱室，收放过程中轮组与周边结构的间隙预留不小于20mm，避免飞行过程中出现结构干涉。

实际应用中，这类多轮主起落架结构多用于起飞重量较大的干线客机或中型运输机，相比小车式多轮起落架，该结构的重量更轻，维护复杂度更低，适合对起落架舱空间有严格限制的机型。设计阶段的三维建模过程中，需要重点校核各铰接点的运动行程，模拟减震支柱全压缩状态下轮胎与支柱、周边结构的间隙，同时考虑轮胎在最大载荷下的形变量，避免极限压缩状态下胎壁与结构发生摩擦；轮轴的强度校核需要覆盖三种典型工况：着陆冲击工况下的垂直动载荷、最大刹车状态下的航向载荷、侧风着陆时的侧向载荷，三个方向的载荷按照适航规范的载荷系数叠加后，轮轴的安全系数需不小于1.5，保证极端工况下不会出现结构断裂。

细节设计上，轮组的所有管路走线都沿着支柱外侧的卡箍固定，刹车液压管、轮胎充气管路都预留了足够的伸缩余量，避免支柱上下运动过程中管路被拉扯断裂，轮毂上的气门嘴位置设置有保护罩，避免地面滑行时卷起的碎石打坏气门芯造成轮胎漏气，支柱表面的镀铬层厚度经过严格控制，既保证与密封件配合的表面粗糙度要求，又能提升耐磨性能，减少反复伸缩过程中的密封件磨损，降低液压油泄漏的风险。
