带可调锁定结构的上托式膝关节矫形装置

在下肢康复辅具的结构设计领域，膝关节矫形器的核心矛盾始终围绕支撑刚性与活动自由度的平衡展开，这款上托式带可调锁定机制的矫形装置，正是针对传统矫形器锁定角度固定、适配性不足的痛点完成的结构优化设计。从临床应用场景来看，该装置主要覆盖三类使用需求：一是膝关节术后康复阶段的患者，需要在不同康复周期调整关节允许的活动角度，避免二次损伤同时保障必要的功能训练；二是存在膝关节肌力不足、韧带损伤的人群，日常行走时需要装置提供侧向与屈伸方向的稳定支撑，减少关节负荷；三是存在膝关节屈伸控制障碍的人群，可通过锁定机制将关节固定在特定角度，辅助完成站立、行走等基础动作。

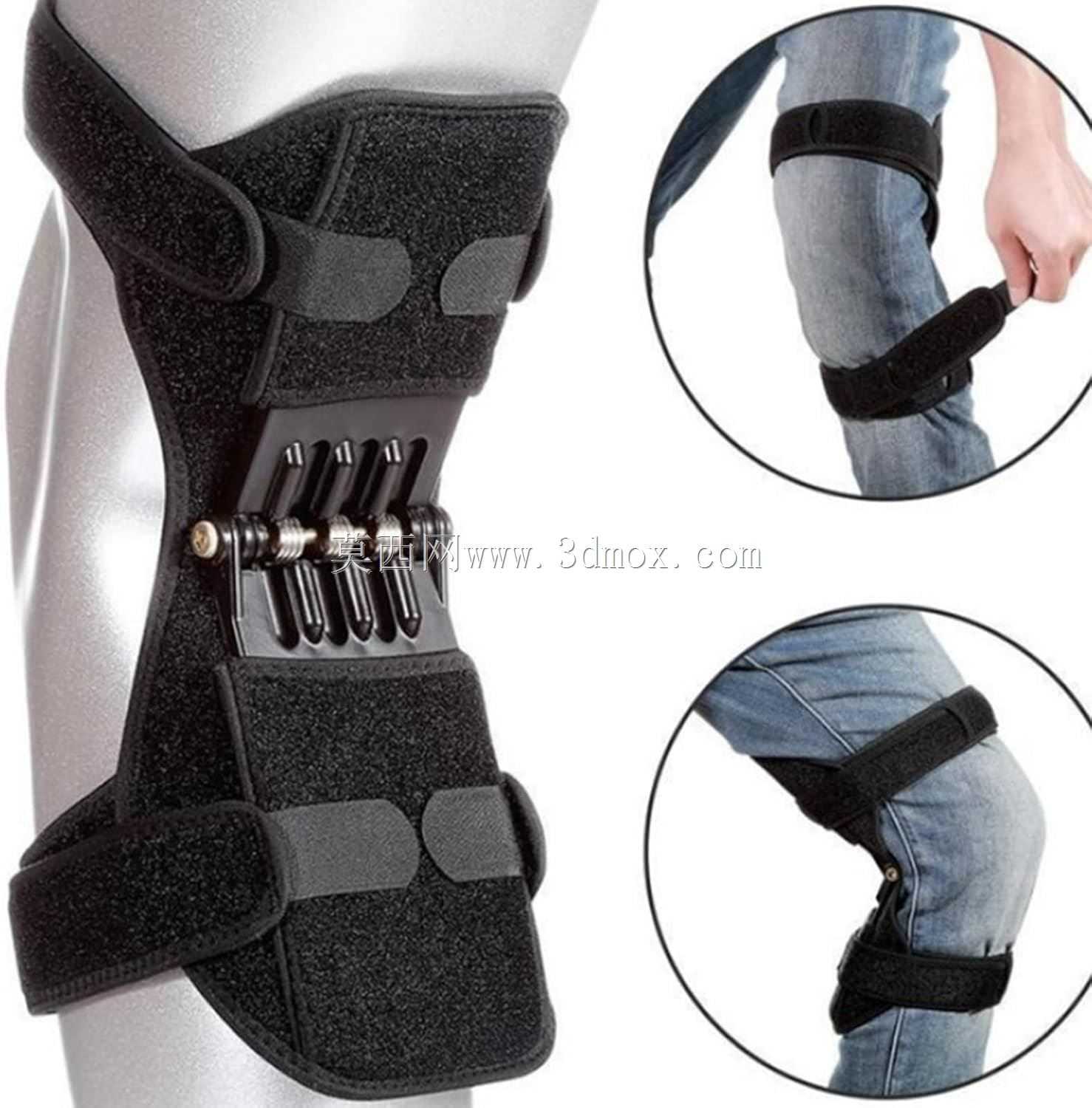

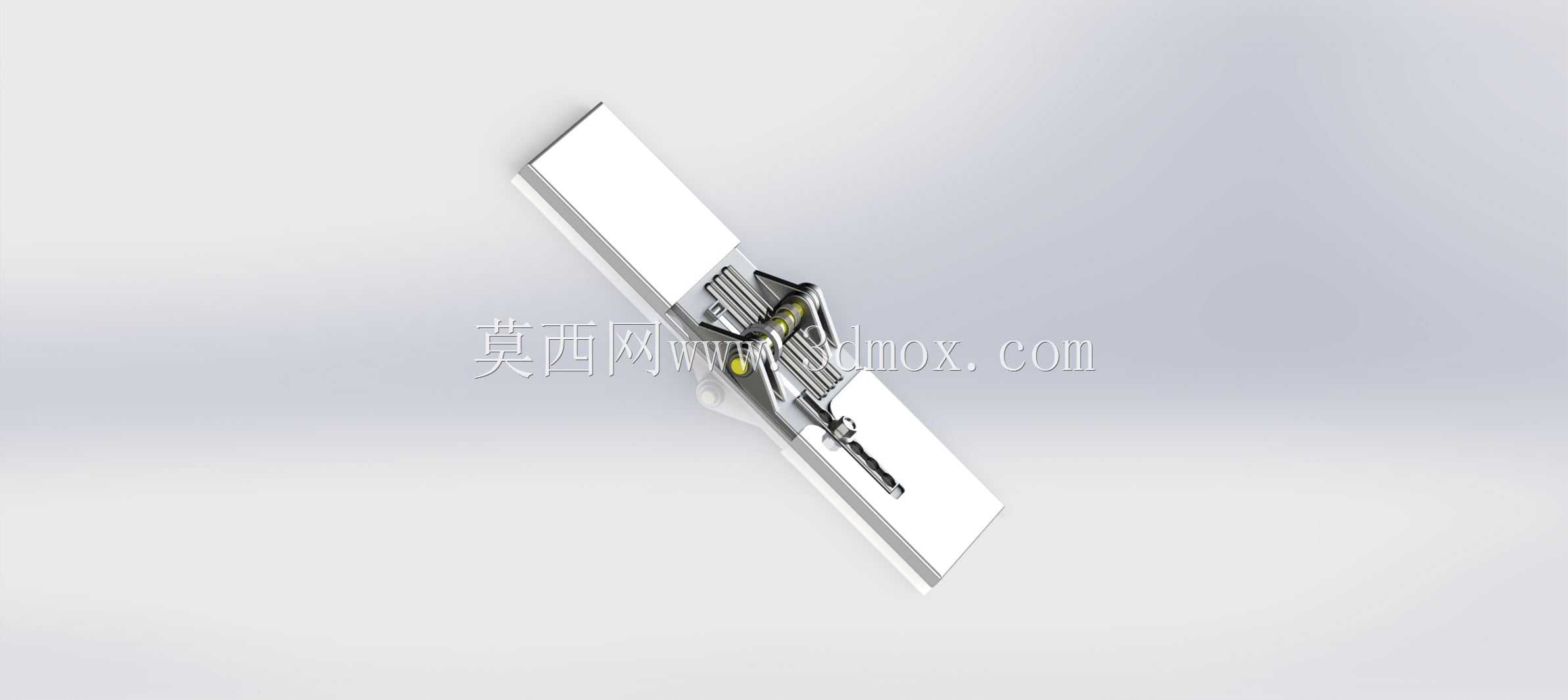

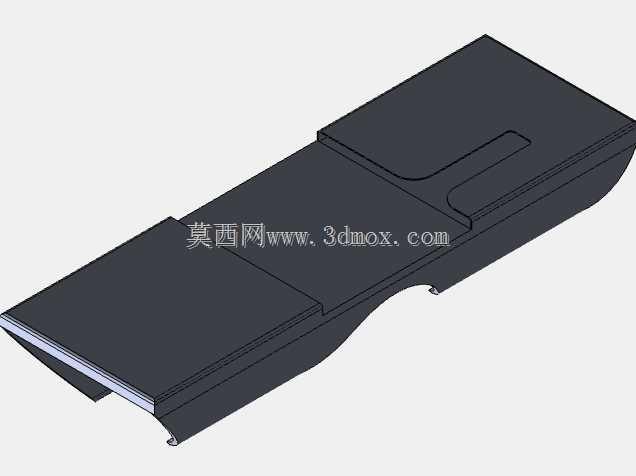

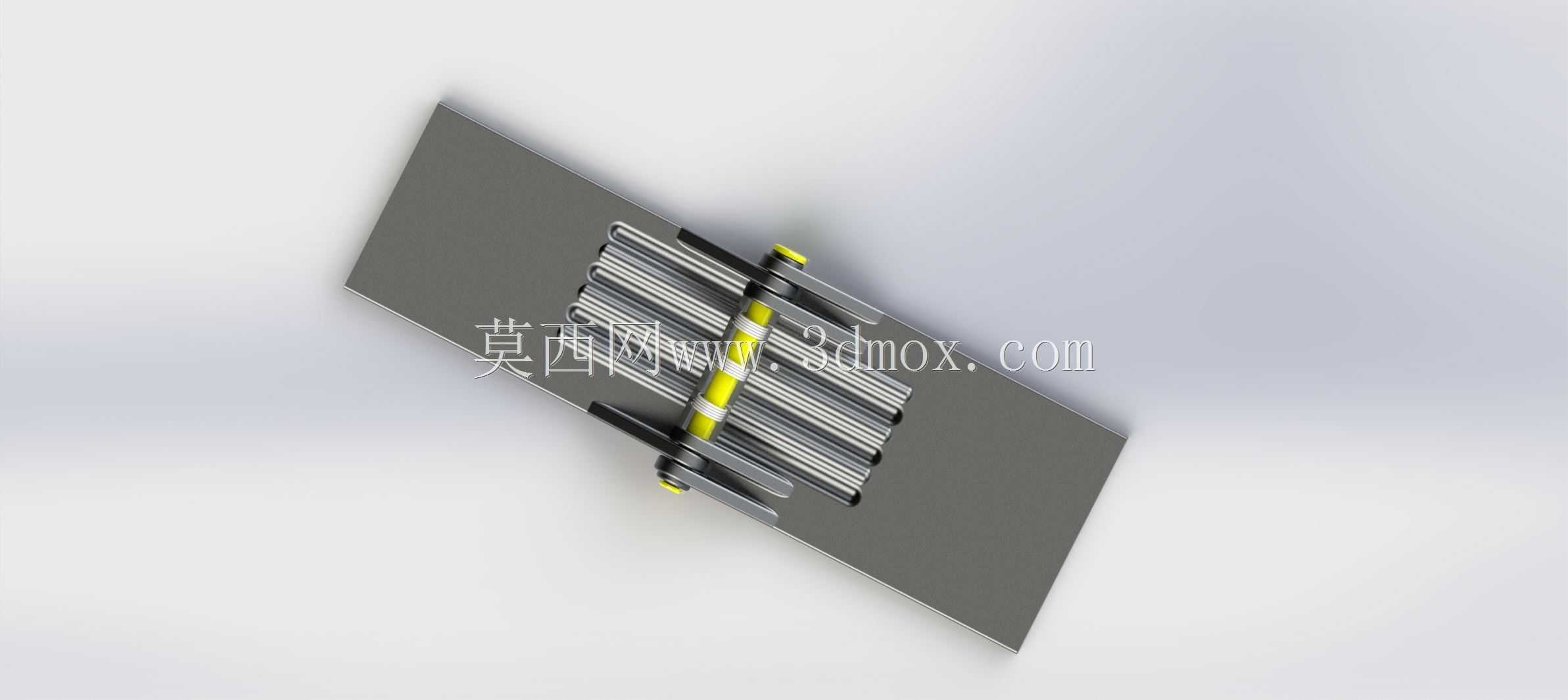

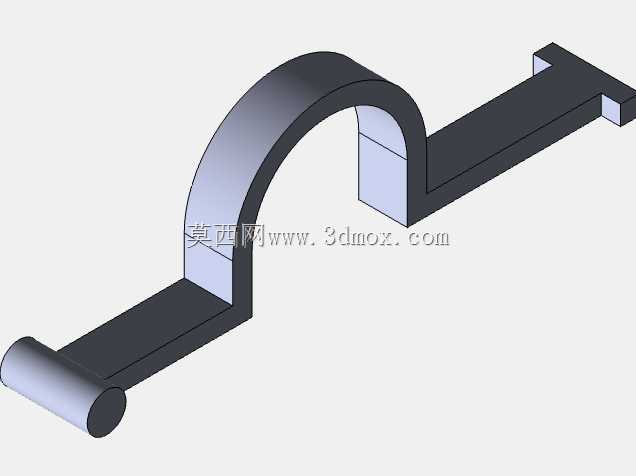

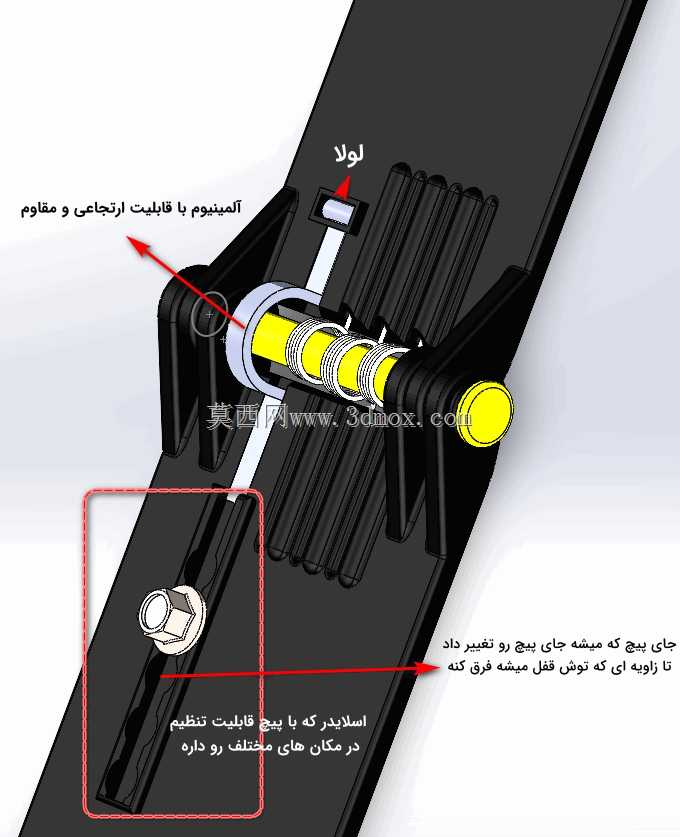

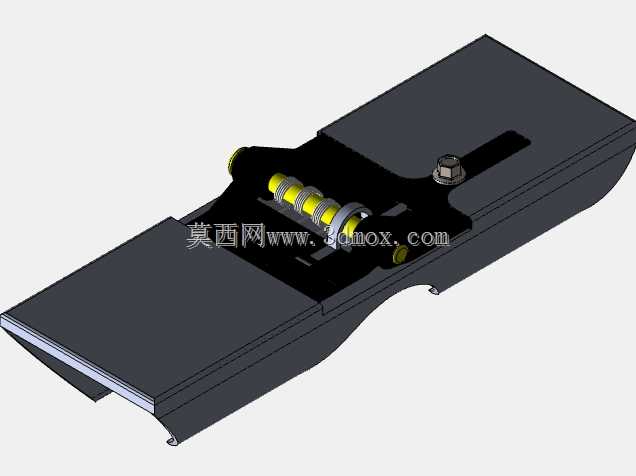

从功能特性层面拆解，装置的核心结构分为三个模块：上托固定段、中间铰接锁定模块、下托固定段。上托与下托段采用贴合人体大腿、小腿肢体轮廓的曲面托板设计，托板内侧预留了绑带安装的卡槽结构，可配合柔性绑带实现与肢体的可靠固定，避免行走过程中装置移位；托板边缘做了圆弧过渡处理，避免长期佩戴对皮肤造成压疮，同时托板主体采用轻量化的刚性结构设计，在保证支撑强度的前提下尽可能降低整体重量，减少佩戴者的额外负荷。中间的铰接锁定模块是整个装置的核心，区别于传统单轴铰接的矫形器，这款装置的锁定机构采用了档位式可调设计，可根据使用需求设定不同的屈伸锁定角度，锁定状态下铰接轴完全锁止，可承担纵向的支撑载荷，解锁状态下铰接轴可顺畅转动，满足正常行走时的膝关节屈伸需求；铰接位置内置了碳素钢回弹弹簧，弹簧的预紧力经过匹配调校，在摆动相可辅助小腿完成抬升动作，减少股四头肌的发力负荷，同时弹簧的回弹阻尼经过优化，不会出现动作卡顿或者回弹过猛的问题。

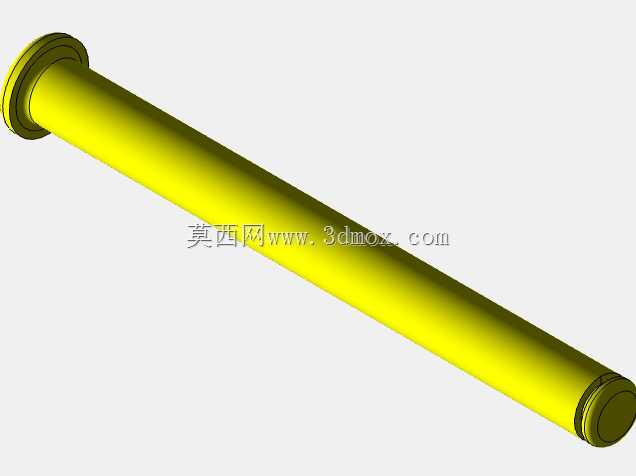

从设计思路的落地细节来看，整个铰接模块的结构做了冗余强度校核，核心受力部件采用不锈钢材质加工，经过反复的疲劳载荷测试，可满足长期反复屈伸的使用需求，不会出现结构断裂或者锁定失效的问题；锁定机构的调节操作设计在肢体外侧，佩戴者可单手完成角度调节与锁定、解锁的切换，无需借助额外工具，操作逻辑简单，适配日常使用的场景。在安装边界与尺寸适配层面，装置的上托段与下托段的长度可根据使用者的大腿、小腿长度做小幅调整，铰接轴的安装位置对准人体膝关节的屈伸轴心，避免佩戴过程中出现肢体与装置的运动干涉；整体装置的横向宽度控制在合理范围内，穿戴后可正常覆盖在裤装内部，不会对日常衣物穿着造成明显影响。

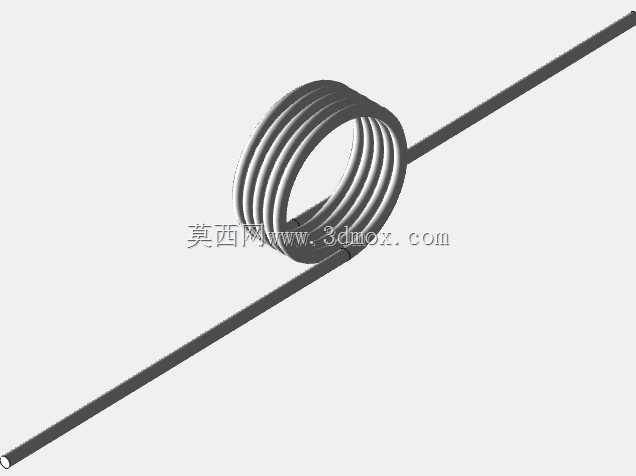

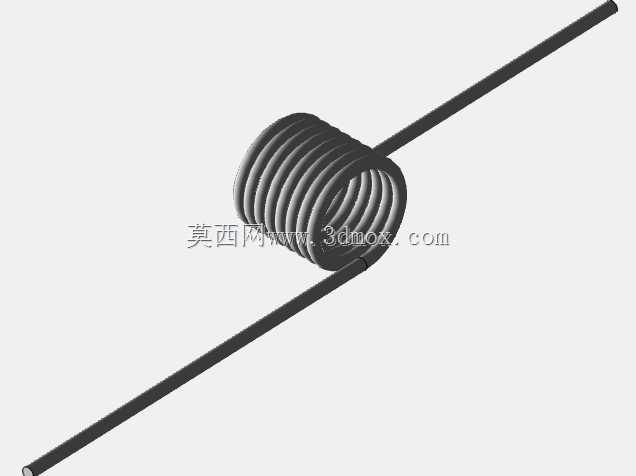

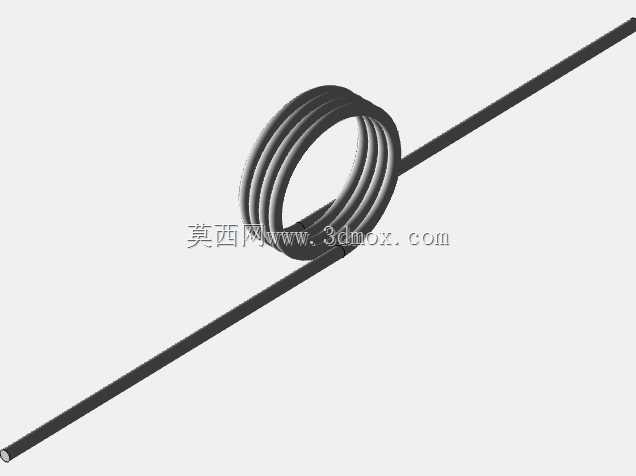

从实际使用的体验维度考量，这款矫形装置在结构设计上规避了传统矫形器的几个常见问题：一是锁定档位的间隙控制经过优化，锁定状态下不会出现关节旷量，避免行走过程中锁定位置出现晃动给使用者带来不安全感；二是弹簧的回弹力度做了多档适配，可根据不同使用者的体重、肌力情况选择合适的弹簧刚度，兼顾支撑性与佩戴舒适度；三是整个铰接模块的铰接轴做了密封处理，避免日常使用中灰尘、水汽进入铰接缝隙造成卡滞，延长装置的整体使用寿命。在结构建模过程中，所有的铰接配合面都预留了合理的公差间隙，既保证转动顺畅，又不会出现配合过松导致的结构晃动，托板的曲面造型参考了人体下肢的三维扫描数据，曲面弧度与肢体轮廓的贴合度更高，压力分布更均匀，长期佩戴不会出现局部压力过大的问题。
