动态踝足下垂矫形辅具结构设计

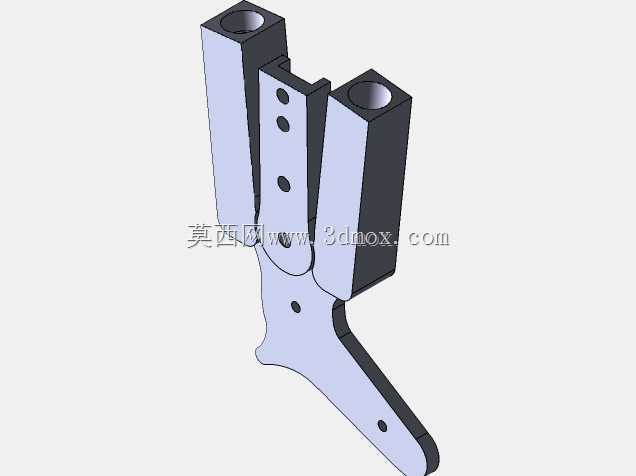

　　这款动态踝足矫形器的结构设计参考Neuro-Swing踝足矫形系统的力学逻辑，核心针对足下垂患者步行周期中的踝部动态支撑需求开发，区别于传统静态固定矫形器的刚性限位逻辑，整体结构采用双侧支撑臂加中部联动板的组合形式，在保证踝部侧向支撑刚度的同时，预留了矢状面的小角度活动余量，适配步行过程中踝部的自然屈伸动作，避免长期静态固定导致的踝部肌肉废用性萎缩问题。从结构布局来看，产品上部的两个柱状安装位用于绑定小腿下段的固定绑带，安装位内孔做了沉头处理，可嵌入软质衬垫的固定卡扣，避免绑带固定时出现局部压疮；两个支撑臂采用变厚度设计，靠近安装位的上段厚度更大，承担小腿传导的垂直载荷，靠近踝部铰接区域的下段做了减薄处理，配合中部的多螺栓孔位实现支撑刚度的分级调节，可根据患者的体重、踝部肌力等级选择不同的孔位组合，调整矫形器的动态反馈力度。

　　中部的联动板是整个结构的核心受力件，板件上的四个等距螺栓孔分别对应不同的踝部初始固定角度，可适配0-15度的踝背屈初始位调整，满足不同康复阶段患者的佩戴需求；联动板下端延伸出的足托段采用贴合足弓内侧的曲面造型，边缘做了R3以上的圆角过渡，避免佩戴时对足内侧软组织造成压迫，足托段上预留的两个小孔位用于固定足部绑带，保证步行过程中足部与矫形器的相对位置稳定，不会出现滑移错位。

　　从安装边界来看，该矫形器整体适配小腿围度300-420mm的成年用户，上部两个安装位的中心距为82mm，支撑臂总长度为165mm，足托段长度为128mm，整体结构的最大宽度为96mm，安装时不需要额外对用户肢体进行有创处理，仅通过配套的尼龙绑带即可完成穿戴固定，可适配日常鞋履的内部空间，不会对用户的日常出行造成额外阻碍。在实际临床应用场景中，这类动态矫形器主要用于脑卒中、腓总神经损伤、脊髓损伤等原因导致的足下垂症状矫正，在步行支撑相可提供足够的踝部支撑力，避免足尖拖地导致的绊倒风险，在摆动相可跟随踝部的自然动作产生小幅形变，减少用户步行时的能量消耗，相比传统的静态踝足矫形器，长期佩戴可更好地保留踝部的主动活动能力，辅助患者进行步态康复训练。

　　设计过程中重点考量了不同受力工况下的结构强度，支撑臂与联动板的连接区域做了局部加厚处理，避免反复屈伸动作导致的金属疲劳断裂，所有与肢体接触的结构边缘都做了钝化处理，可配合EVA软质衬垫使用，提升长时间佩戴的舒适度；结构上没有采用复杂的铰接转轴结构，而是通过板件自身的弹性形变实现动态活动功能，减少了活动铰接点的磨损问题，提升了产品的长期使用可靠性，日常维护仅需要定期检查绑带的磨损情况即可，不需要对结构件进行特殊保养。
