弧形导向滑动导轨结构设计

在制药装备的往复运动机构中，这类弧形导轨承担着变向轨迹约束的核心作用，区别于常规直线导轨的单向导向属性，该类弧形构件需要匹配执行件的曲线运动路径，保证滑动副在全程行程中无卡滞、无偏磨，常见于泡罩包装机的料仓进给、胶囊填充机的转台换位、瓶装线的分瓶导向等工位，作为执行部件的运动轨迹约束载体，其轮廓精度直接决定了上游工位与下游工位的对接准确率，一旦导轨型面出现磨损超差，就会出现送料错位、部件干涉等问题，直接影响整线的运行节拍。

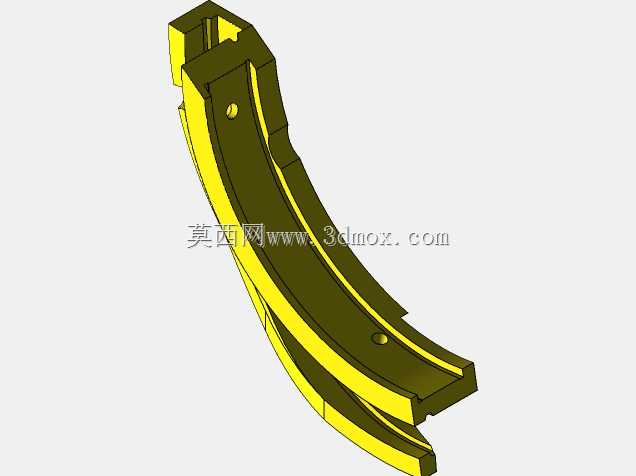

从实际功能特性来看，该导轨为双侧限位式滑动导向结构，整体呈变曲率弧形布局，内侧与外侧的导向面平行度公差需要控制在0.05mm以内，才能保证配套滑块在运动过程中两侧受力均匀，不会出现单侧挤压导致的滑动阻力激增问题。导轨本体上设置的两处定位凸点，是安装时的周向定位基准，装配时这两个凸点需要与安装基座上的定位沉孔完全贴合，避免导轨在长期受侧向力的情况下出现周向窜动，影响导向精度。导轨的截面采用槽型包覆式设计，能够将配套滑块的滑动端完全约束在槽型腔内，即使设备运行中出现小幅振动，滑块也不会从导轨中脱出，提升了机构运行的可靠性。

设计这类弧形导轨时，首先需要提取对应执行部件的实际运动轨迹，通过逆向扫描磨损备件的点云数据，拟合出准确的曲率变化曲线，不能直接采用等半径圆弧简化，否则会在轨迹拐点处出现运动干涉。在壁厚设计上，导轨的主体壁厚保持均匀，避免注塑或机加工过程中出现应力变形，导向面的壁厚比非安装面加厚2mm，提升导向面的耐磨性能，延长备件的使用寿命。安装面的平面度需要达到IT7级精度，保证导轨安装后与基座完全贴合，不会出现安装应力导致的导轨型面变形。在滑动接触面的设计上，预留了0.1-0.15mm的配合间隙，既可以保证滑动顺畅，又不会因为间隙过大出现运动晃动，满足制药设备高速运行下的精度要求。

从安装边界来看，该导轨的两端分别设置有安装定位端面，安装时两端面分别对接相邻的直线导轨段，保证曲线段与直线段的导向面平滑过渡，衔接处的阶差需要控制在0.02mm以内，避免滑块经过衔接位置时出现卡顿冲击。导轨的整体安装空间需要匹配设备内部的弧形安装腔，外侧轮廓与腔体内壁预留1mm的安全间隙，避免设备运行振动导致导轨与腔体发生碰撞。导轨上的固定孔位采用沉头设计，安装后固定螺钉的头部不高出导轨导向面，不会对滑块的运动造成干涉。在实际选型替换时，需要先核对导轨的曲率半径、槽型宽度、安装孔位的中心距三个核心尺寸，确认与原有安装位的边界完全匹配后再进行装配，装配后需要手动推动配套滑块走完整个行程，检查全程是否有卡滞点，确认滑动阻力均匀后再进行空载试机。

这类导轨作为设备的易损备件，长期运行中导向面会因为持续的滑动摩擦出现磨损，当磨损量超过0.2mm时就需要及时更换，否则会导致执行部件的运动轨迹偏移，引发设备故障。在逆向还原设计时，需要重点关注磨损区域的原始尺寸还原，不能直接按照磨损后的点云数据生成模型，需要根据未磨损区域的轮廓拟合出原始的导向面型线，保证替换后的导轨能够达到原有设备的设计精度要求，适配设备的原有运行参数，不需要对周边配套部件进行额外调整即可直接安装使用。
