工业传动用滑块式线性导轨结构

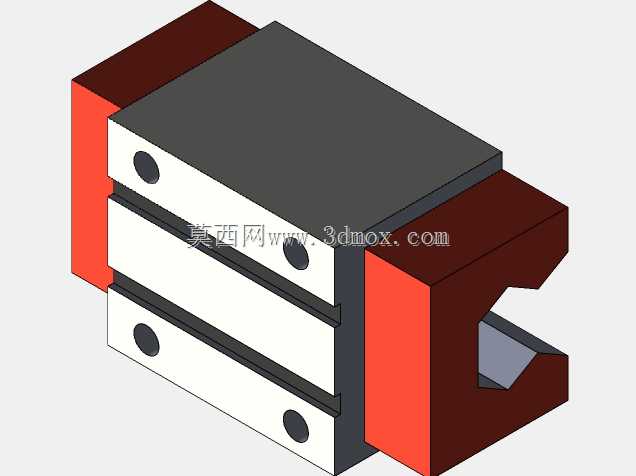

　　这类滑块式线性导轨是直线传动场景里的核心导向部件，日常在自动化生产线的移栽工位、数控机床的进给轴、点胶设备的位移平台、检测设备的运动模组上都能见到它的身影，核心作用是为运动负载提供高精度的直线往复运动轨迹，同时承受垂直、水平方向的载荷，抵消运动过程中的偏转力矩，保证运动部件的运行平顺性与位置精度。从结构设计来看，这款导轨滑块采用分体式组合结构，滑块主体为多段式装配设计，主体承载部分采用高刚性的基体结构，两侧设置有与导轨轨身配合的导向接触面，内置的滚动体循环通道可以让滚动体在滑块与导轨之间形成滚动摩擦副，相比传统的滑动导轨，摩擦阻力能降低到原来的几十分之一，即使是低速运行状态下也不会出现爬行现象，动态响应速度更快，定位精度更容易保持。

　　滑块两端设置有端盖结构，一方面用来限制内部滚动体的轴向窜动，另一方面内置密封结构，可以阻挡加工过程中产生的切屑、粉尘、切削液进入滑块内部的滚动通道，避免滚动体出现卡滞、磨损加剧的问题，延长部件的实际使用寿命。滑块的上表面与侧面都设置有标准化的安装孔位，孔位间距符合通用工业安装规范，可以直接和不同规格的运动负载台、气缸、电缸滑台进行连接，不需要额外做转接板设计，能减少设计阶段的装配适配工作量。安装边界方面，这类导轨的轨身通常采用标准截面设计，滑块的整体宽度、高度以及安装孔的中心距都和同规格的通用导轨产品保持互换性，设备维护更换时不需要重新调整安装基面的加工尺寸，只需要将原有滑块拆卸后替换即可，大幅降低设备运维的时间成本。

　　设计过程中需要重点考虑滑块的预压等级选择，不同的应用场景对应不同的预压值：如果是用于高精度检测设备，需要选择中等以上预压，消除配合间隙，提升运动刚性；如果是用于高速移栽的包装设备，可以选择微预压或者零预压，降低运行阻力，减少高速运动下的发热问题。滑块的载荷分布设计也经过优化，四个方向的额定载荷值保持一致，不管是垂直向下的安装方式、水平侧向安装还是倒挂安装，都能保持稳定的承载能力，不会因为安装方向的变化导致额定载荷大幅衰减，给设备整体的结构布局留出更多设计空间。

　　在实际选型搭配时，需要根据设备的行程长度确定配套导轨的总长度，导轨的两端需要预留足够的极限位置余量，避免滑块运行到行程末端时出现脱轨问题，同时还要根据运动部分的总重量、运行加速度计算所需的额定动载荷，保证滑块的理论使用寿命满足设备的设计使用周期。另外，滑块的注油位置设计在端盖侧面，日常维护时可以直接通过注油嘴补充润滑脂，不需要拆卸滑块或者周边的防护结构，润滑脂可以通过内部的油路通道均匀分布到各个滚动接触面上，保证长期运行下的润滑效果，减少磨损量。这类导轨的滑块部分还设计有防尘刮屑片，安装在滑块与导轨接触的两端位置，能在滑块往复运动时刮除导轨表面附着的细小切屑和杂物，避免杂物被带入滑块内部造成滚动体表面划伤，在金属切削加工类设备上使用时，这个结构能大幅降低异物进入滑块内部的概率，提升部件在恶劣工况下的可靠性。
