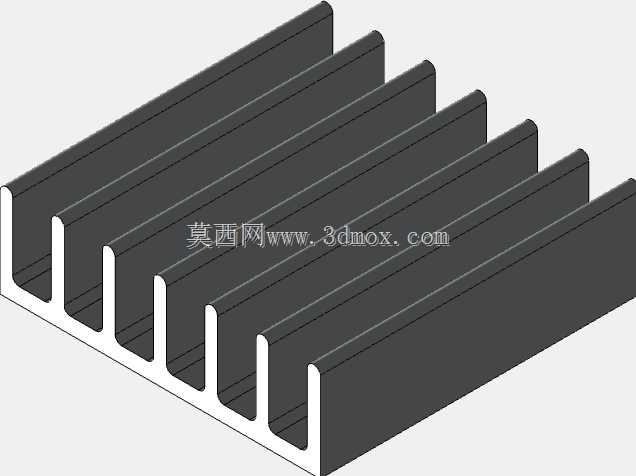

20×20×6规格铝制梳齿型散热片结构

在小功率通讯终端、便携工控模块、嵌入式开发板这类安装空间极度受限的电子设备里，散热结构的选型往往要在导热效率、占用体积、安装适配性三者间找最优平衡，这款尺寸为长20mm、宽20mm、高6mm的铝制梳齿型散热件，就是针对这类紧凑安装场景设计的导热结构。从实际工程应用的场景来看，这类小尺寸散热件常被用在小型通讯中继模块、车载信号接收单元、桌面级网络交换机的主控芯片位置，这类场景里芯片的持续发热功率普遍在3-8W区间，不需要大体积的鳍片加风扇的主动散热结构，依靠自然对流就能满足温升控制要求，同时不会占用过多的PCB板上空间，不会干涉周边接插件、电容电阻的布局。

从结构设计思路来看，这款散热件采用等间距直齿梳型结构，没有做复杂的曲面鳍片或者错位齿形，核心考量是小尺寸下的加工便利性与对流效率平衡：齿片厚度均匀，齿槽宽度一致，空气在齿槽间流动时不会产生突兀的风阻，自然对流状态下热空气能顺着齿槽方向顺畅上升，带走齿片表面的热量；基座部分保持平整的底面，安装时可以通过导热双面胶或者导热硅脂直接贴合在芯片表面，不需要额外设计卡扣或者螺丝固定位，适配小芯片的安装需求，避免在PCB上额外开固定孔占用布线空间。

尺寸边界是这类小散热件设计时最需要严格控制的部分，20mm的长宽刚好覆盖常规QFN、SOP封装的中小功率芯片顶面，不会超出芯片边缘过多影响周边元件，6mm的总高度适配设备内部的竖向空间，比如薄型通讯终端的外壳内部净空往往不足10mm，这个高度的散热件安装后不会顶到外壳内壁，同时预留出足够的空气流通间隙。齿片的高度略低于基座总高度，齿根位置做了微小的圆角过渡，既可以避免加工时齿根应力集中导致的变形，也能减少压铸或者挤出加工时的模具损耗，适合批量生产。

从实际使用的功能特性来看，铝基材的导热系数可以满足小功率芯片的热量传导需求，热量从芯片接触面传导到整个基座后，能快速分散到每一片梳齿上，通过齿片与空气的接触面积完成热交换，把芯片的工作温度控制在合理区间，避免芯片因为过热出现降频、工作不稳定的问题。和同尺寸的实心铝块相比，梳齿结构把空气接触面积提升了四倍以上，散热效率明显提升，同时整体重量更轻，不会对PCB板产生额外的负重应力，在有振动的使用场景下，比如车载通讯设备里，更轻的散热件不会因为长期振动出现脱落的风险。

在结构建模的过程中，这类零件需要重点控制几个尺寸公差：基座底面的平面度要控制在合理范围，保证和芯片表面的贴合度，减少接触热阻；齿片的间距公差不能过大，否则会影响自然对流的均匀性；所有棱边做微小的倒角处理，避免安装时划伤操作人员或者划破导线绝缘层。这类标准化的小尺寸散热件，在建模时可以通过参数化设计调整齿厚、齿高参数，快速衍生出适配不同发热功率、不同安装空间的衍生型号，不需要重新搭建整体结构框架，能大幅提升同系列产品的设计效率。
