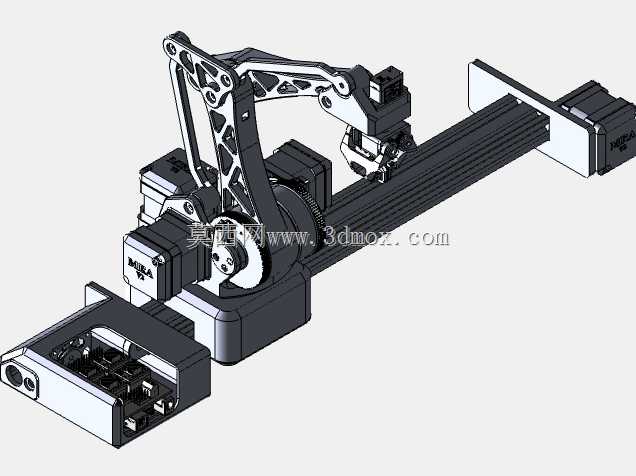

第二代五轴滑动导轨式工业机械臂结构

　　这款带线性滑动导轨的多轴机械臂，核心定位是面向小负载精密搬运、工位上下料、轻量装配场景的执行端设备，区别于传统固定基座的多轴关节臂，额外增设的水平滑动轴大幅拓展了作业覆盖范围，能在单条线性工位上完成多点位的物料转移、工件取放动作，适配电子元器件分拣、小型零件组装、实验室样本转运这类需要长距离线性移动+多姿态调整的作业场景。从结构设计逻辑来看，整体采用关节臂加线性滑台的组合构型，关节部分的臂体做了镂空减重处理，在保证结构刚性的前提下尽可能降低运动惯量，提升关节响应速度，降低驱动端的负载冗余。

　　大臂、小臂的连接关节采用交叉滚子轴承的安装位设计，能同时承受径向、轴向的倾覆力矩，保证臂体在伸展到最大行程时的末端定位稳定性，不会因为臂杆挠度出现末端偏移超差的问题。末端执行器的安装法兰预留了标准的夹具连接接口，可适配气动夹爪、真空吸盘、小型电动抓手等不同的执行元件，不用额外做转接板的二次设计，缩短集成周期。线性滑台部分采用同步带传动的结构设计，滑台的安装基座做了加强筋结构，能在滑台带动整个关节臂组件水平移动时，避免基座出现共振，保证移动过程中的位置精度，滑台的两端都设置了硬限位安装位，可加装机械限位块与光电限位开关，防止运动超程造成设备碰撞损坏。驱动单元全部集成在关节与滑台的安装座内部，走线采用内部拖链的布局方式，所有动力线、信号线都沿着臂体内部的走线槽与滑台拖链布置，避免外部走线在运动过程中出现拉扯、缠绕的问题，也能减少车间粉尘、切削液对线束的侵蚀，提升设备在工业现场的运行可靠性。安装边界方面，整个设备的底部为平面安装基准，可直接固定在铝型材工作台、钢制机架的安装平面上，安装孔位采用标准的孔距设计，适配常见的工业机架安装规格，不需要额外定制安装转接板。臂体在竖直平面内的运动范围覆盖从基座平面到上方最大伸展高度的区间，配合水平滑台的线性行程，可覆盖一个长方形的立体作业区间，能适配多工位并排布局的生产线，单台设备即可完成3-4个相邻工位的物料转运工作，相比传统固定基座的四轴机械臂，同等臂展下的作业覆盖范围提升40%以上。关节的传动结构采用齿轮减速的传动方案，回程间隙控制在小级别范围内，能满足精密装配场景下的重复定位精度要求，在轻载高速运动的工况下，不会因为传动间隙出现末端抖动的问题。

　　臂体的材质选型上，镂空结构的臂件采用高强度铝合金加工，在保证刚性的同时降低自身重量，基座与滑台部分采用钢制结构，保证整体设备的重心稳定，即使在滑台移动到最远端、臂体完全伸展的极限工况下，整体设备的重心依然落在安装基准面范围内，不会出现倾覆风险。在实际产线集成中，这款机械臂可搭配视觉检测模块，完成散乱工件的抓取上料，也可搭配点胶、锁螺丝的末端执行器，完成精密组装工序，因为额外增加了两个运动轴，相比初代的三轴机械臂，能实现更多复杂姿态的调整，可完成工件翻转、倾斜放置这类需要多自由度配合的动作，适配更多复杂的作业工序。

　　设备的各个关节都预留了编码器的安装位置，可实现全闭环的位置控制，配合运动控制器可完成直线插补、圆弧插补的轨迹运动，能满足涂胶、轨迹焊接这类需要连续路径控制的作业需求。滑台的导轨采用标准的线性滚珠导轨，摩擦阻力小，运动平稳，长期运行的磨损量小，能保证长时间使用后的精度保持性，导轨两侧都设计了防尘刮板的安装位，可加装防尘件阻挡车间内的粉尘、碎屑进入导轨滑块内部，延长导轨的使用寿命。整体结构的装配逻辑采用模块化设计，关节部分、滑台部分、末端法兰部分都可单独拆分，方便后期的维护更换，某个部件出现故障时不需要整体拆解设备，仅需更换对应模块即可，降低设备的维护停机时间。
