血管介入用网状医疗植入支架结构

这款网状镂空结构的植入构件，核心应用场景集中在血管介入治疗领域，作为植入人体管腔的支撑构件，承担着撑开狭窄闭塞管腔、恢复管腔通路通畅性的核心作用，区别于传统的刚性植入结构，该构件采用连续弯折的丝材交错排布形成镂空网管形态，在保证径向支撑强度的同时，最大化保留了结构的轴向柔顺性，能够适配人体迂曲的管腔走形，避免植入后对管腔壁造成过度的应力刺激。

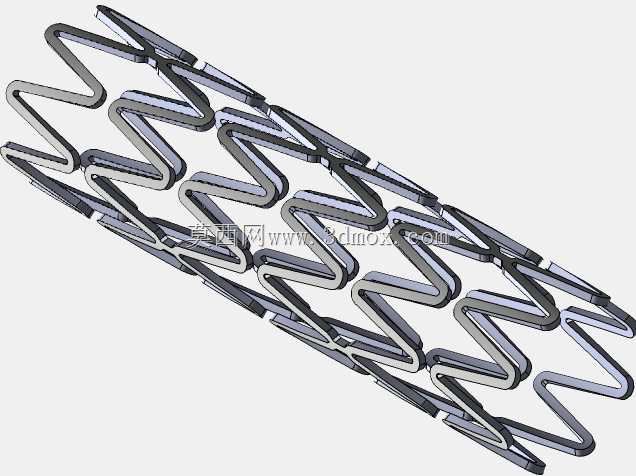

从设计思路层面来看，整个结构采用单根丝材连续弯折成型的排布逻辑，每个弯折单元采用类Z形的折线构型，相邻单元之间通过连接点位交错衔接，没有额外的焊接或拼接点位，从结构根源上降低了植入后构件出现断裂、脱落的风险。弯折单元的转角处做了圆弧过渡处理，避免尖锐棱角在植入过程中划伤管腔内壁，同时也能降低构件在压握收缩过程中的应力集中，防止反复形变过程中出现金属疲劳失效。

在功能特性的匹配上，该结构的镂空率经过反复迭代调整，既保证了压握状态下能够收缩到足够小的外径，适配介入输送鞘管的尺寸要求，又能保证释放后回弹到设计的标称直径，提供足够的径向支撑力抵御管腔壁的回缩压力。丝材的截面采用扁形设计，相较于圆形截面丝材，同等截面积下扁丝能够提供更均匀的径向支撑力分布，同时降低构件整体的壁厚，减少植入后对管腔内部血流的扰动。相邻弯折单元之间的连接点位采用错位排布，保证构件在弯曲过程中各个单元能够独立产生形变，不会出现相互干涉卡滞的问题，在通过迂曲血管段时能够顺着血管走形自然弯曲，不会出现拉直血管或者戳伤血管壁的问题。

关于安装边界与尺寸适配，这类构件在装配阶段需要先压握到输送系统的球囊或者内芯上，压握后的外径需要匹配对应规格的输送鞘管内径，保证在输送过程中不会出现构件移位、脱落的问题；释放后的标称直径需要匹配目标植入管腔的自然内径，直径过大会造成管腔壁过度受压引发炎症反应，直径过小则会出现植入后移位、支撑力不足的问题。构件的轴向长度可以根据实际病变段的长度进行单元数量的增减，每个Z形单元的轴向宽度保持一致，保证长度调整后整体的支撑力分布不会出现明显变化。结构的两端采用无突出端点的闭环设计，避免在输送和释放过程中端点勾挂鞘管或者管腔壁组织，降低手术操作过程中的并发症风险。

从实际临床使用的角度出发，该结构的设计还充分考虑了植入后的长期服役表现，均匀的网格分布能够给管腔壁组织提供均匀的支撑点位，避免局部应力集中造成的增生狭窄，同时大比例的镂空区域不会阻挡管腔壁分支血管的血流，保证分支血管的正常供血。整个结构的形变能力经过多轮仿真验证，在反复压握、释放、弯曲的工况下，各个点位的应力值都控制在材料的疲劳极限范围内，能够满足长期植入体内的力学性能要求，不会出现短期疲劳断裂的问题。
