假肢足部连接铰接结构三维设计

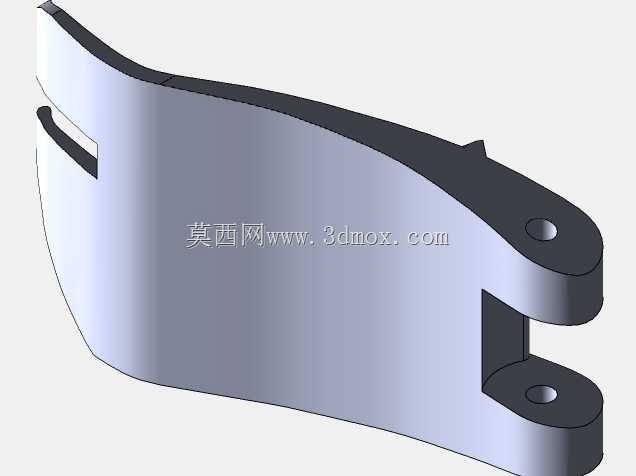

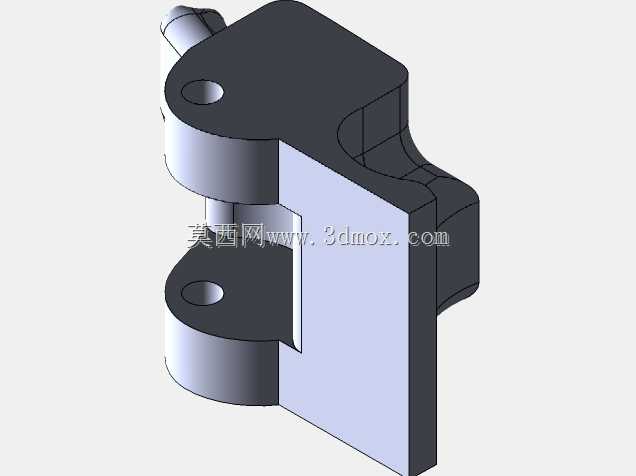

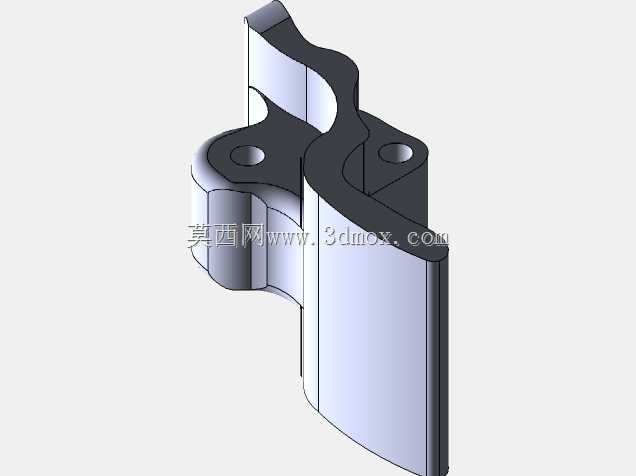

　　该结构作为下肢假肢的足部核心连接构件，主要承担小腿残肢接受腔与足部功能模块之间的载荷传递与活动自由度适配作用，适配小腿截肢患者的日常平地行走、缓坡通行等常规活动场景，可匹配常规成人下肢假肢的装配需求，在康复辅具装配场景中，可直接作为标准铰接连接件适配不同规格的假脚外壳与小腿接受腔，无需额外定制转接件。结构整体采用双侧耳板加中间嵌合槽的铰接布局，两侧对称布置的带孔耳板用于穿装铰接销轴，孔位做了沉孔处理，可将销轴端部完全埋入板件内部，避免销轴突出剐蹭假肢外层装饰套，同时减少活动过程中销轴与外部衣物的勾挂风险。

　　中间的矩形嵌合槽用于卡接足部弹性储能元件，槽壁做了0.5mm的拔模斜度，既方便装配时的对位插入，也能在长期受载过程中避免储能元件出现横向窜动，槽体边缘做了R2的圆角过渡，消除应力集中点，避免反复受载后出现裂纹。设计阶段优先考虑了载荷传递路径的合理性，人体行走过程中垂直方向的地面反力通过足部模块传递到嵌合槽位置，再通过两侧耳板的销轴孔传递到上方的小腿连接段，整个传力路径没有突兀的截面突变，耳板与中间主体的连接位置做了渐变式的加厚过渡，从耳板8mm的厚度平滑过渡到主体15mm的厚度，避免截面突变带来的应力集中，经受力校核，可承受120kg体重使用者行走过程中的峰值冲击载荷，安全系数达到2.3，满足日常使用的强度要求。

　　铰接转动范围做了机械限位设计，背屈方向最大转动角度为15度，跖屈方向最大转动角度为25度，完全匹配正常人体行走时踝关节的活动角度范围，不会出现过度弯折导致的行走姿态异常，也能避免转动角度过大造成的结构损坏。安装边界方面，两侧耳板的销轴孔中心距为32mm，孔直径为8mm，适配行业通用的标准假肢铰接销轴，无需单独定制非标销轴；中间嵌合槽的内部尺寸为24mm宽、18mm深，可直接适配市面上主流的储能式假脚的连接插块，装配时仅需在槽体侧面穿装2个M4的紧定螺钉即可完成固定，装配流程简单，后期维护更换部件时无需复杂工具即可完成拆装。结构的外形轮廓做了圆弧收边处理，所有外露棱边均做了R1以上的圆角处理，没有尖锐棱角，在装配外层装饰泡沫套时不会刮损泡沫材料，也能避免使用过程中棱角磕碰造成的外层套破损。两侧耳板的外侧平面做了铣平处理，平面度控制在0.1mm以内，装配时可与小腿接受腔下方的连接支座平面完全贴合，避免出现装配间隙导致的行走过程中异响或连接松动。与足部连接的嵌合槽底面做了防滑滚花纹理，可增大与储能元件接触面的摩擦力，即使紧定螺钉出现轻微松动，也能避免连接部件出现相对滑动，提升使用过程中的可靠性。

　　该结构在设计时兼顾了轻量化与强度要求，整体采用等强度设计思路，在非主要受力区域做了局部减薄处理，在不降低整体承载能力的前提下，将零件重量控制在120g以内，减少假肢整体重量，降低使用者行走过程中的体能消耗。铰接孔内部预留了润滑脂存储槽，可在装配时填充少量硅基润滑脂，减少销轴与孔壁的磨损，提升结构的使用寿命，日常使用过程中无需频繁加注润滑脂，维护周期可达12个月以上。结构的整体外轮廓尺寸紧凑，最大宽度为42mm，最大高度为58mm，最大厚度为28mm，装配后可完全容纳在常规成人假肢的装饰外壳内部，不会出现突出外壳的情况，保证假肢外观的完整性。
