小型皮带式物料输送机构三维设计

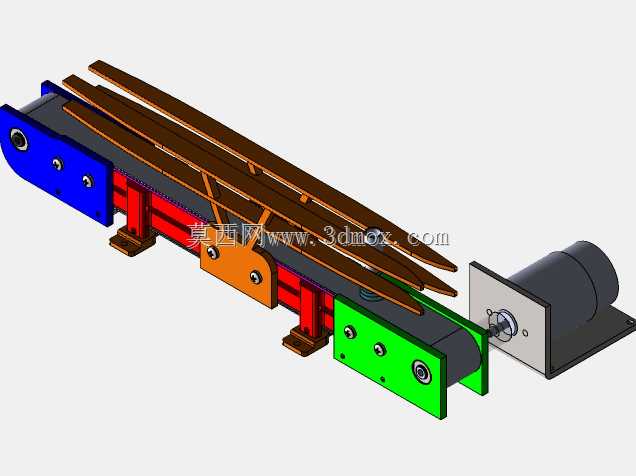

　　机身侧板采用多色分块设计，不同功能段的侧板通过螺栓拼接固定，蓝色段为从动端张紧调节侧，内置张紧调节结构，可通过调整螺栓位置改变从动辊筒的轴向间距，实现输送皮带的张紧度微调，避免皮带长期运行松弛出现打滑、跑偏问题；橙色段为中部支撑段，下方搭配红色的支撑立柱，立柱底部设置带安装孔的固定脚座，可通过膨胀螺栓或压块直接固定在工作台面、设备机架上，安装时需保证四个脚座的平面度公差控制在0.2mm以内，避免机身倾斜导致皮带运行时向单侧偏移。绿色段为主动端安装侧，直接承载驱动电机与主动辊筒，电机通过安装法兰固定在侧板外侧，输出轴与主动辊筒同轴连接，传动同轴度更容易保证，运行时的振动与噪音更小。这款小型皮带输送机构，主要面向小尺寸工件的短距离精准传输场景，常见于3C电子零部件分拣工位、小型零件组装线接驳、实验室小型物料流转、精密加工件工序间传递等作业环节，相比大型输送设备，它的占地空间更小，适配狭窄工位的布局需求，能够在紧凑的生产空间内完成物料的水平定向输送，避免人工转运带来的磕碰与效率损耗。从结构设计来看，整体采用分段式侧板支撑结构，两端分别设置主动辊筒与从动辊筒，主动端直接与驱动电机直连，省去了额外的链传动或带传动减速环节，传动路径更短，运行时的传动损耗更低，同时也减少了易损件的数量，后期维护仅需定期检查皮带张紧度与辊筒转动顺滑度即可。

　　输送面上方设置了多根平行的棕色导向挡条，挡条沿输送方向布置，可根据输送物料的宽度调整挡条的安装间距，对输送过程中的物料起到侧向限位作用，避免小尺寸物料在输送过程中从皮带两侧滑落，同时也能引导物料沿既定方向行进，适配规整形状小零件的定向输送需求。从安装边界来看，这款输送机构的整体宽度控制在窄幅范围内，长度可根据实际工位需求调整拼接段数量，机身高度通过支撑立柱的安装高度适配不同的对接设备高度，进料端与出料端可直接对接振动盘出料口、组装工位治具、检测设备进料口等环节，无需额外设计转接结构。皮带采用平型输送皮带，表面摩擦系数适中，既能够保证输送过程中物料与皮带之间不出现相对滑动，也不会因摩擦力过大导致物料出料时卡滞。

　　设计过程中优先考虑了模块化拆分逻辑，所有结构件均采用螺栓连接，无焊接结构，拆解运输与现场组装都十分便捷，单个模块的重量控制在单人可搬运范围内，无需大型吊装设备即可完成安装调试。辊筒两端采用标准深沟球轴承支撑，转动阻力小，长期运行不易出现卡滞问题，轴承座与侧板之间设置定位止口，保证辊筒的安装平行度，从根源上降低皮带跑偏的概率。驱动电机选用低压直流驱动款式，转速可通过配套调速器进行调节，能够根据不同的生产节拍调整输送速度，适配从慢节拍精准上料到快节拍物料流转的不同作业需求，速度调节范围覆盖每分钟0.5米到6米的常用输送区间，满足大部分小型物料输送的速度要求。

　　在实际应用中，这类小型输送机构常作为自动化生产线的末端接驳单元，或是独立的小型物料传输装置使用，比如在小零件注塑工序后，可直接对接注塑机出料口，将成型后的小型塑件输送到质检工位；在螺丝、小五金件的包装环节，可将排序完成的物料输送到包装机进料口；在3D打印后处理环节，也可用来输送打印完成的小型工件到后处理工位。结构设计上没有冗余的复杂结构，所有零部件都采用行业通用的标准件规格，后期更换易损件时无需定制特殊配件，采购替换成本更低，同时整体结构的受力经过校核，支撑立柱的间距经过优化，即使在满载小零件的情况下，机身中部也不会出现明显的下挠变形，保证皮带运行的平整度。
