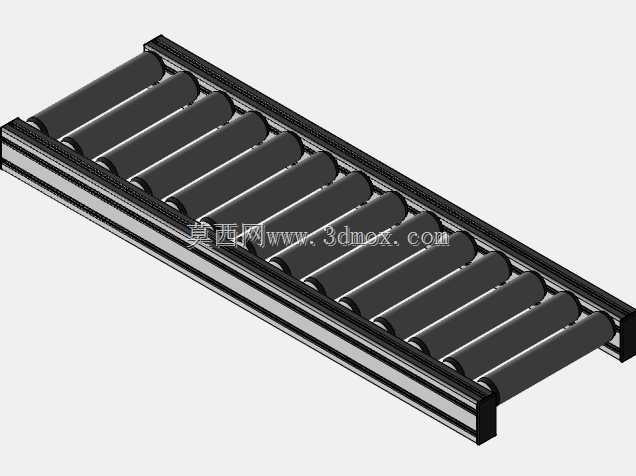

重载辊筒输送线结构三维设计

这款辊道输送结构的设计，最初是针对车间内工装托盘、箱体类工件的平面转序需求开发的，区别于皮带输送易被尖锐工件刮损、链板输送自重过大的问题，辊筒式的结构在承载中等重量硬质工件时，维护成本与运行阻力都能控制在更合理的区间。从应用场景来看，这类线体既可以单独作为工序间的短距离转运载体，也可以多段拼接组成长距离输送干线，还能配合顶升移栽机、转角机构完成工件的分路、合流输送，在机加工上下料、仓储分拣、包装线前段进料环节都有很高的适配性，甚至在部分热处理工序的上下料端，更换耐高温材质辊筒后也能直接适配高温工件的输送需求。

从功能特性上看，整段线体采用平行排布的圆柱形辊筒作为承载面，相邻辊筒的间距经过核算，确保常规尺寸的托盘输送时不会出现卡滞、下陷的问题，辊筒两端通过轴承座固定在两侧的铝型材框架上，转动阻力小，工件放置后既可以依靠重力实现无动力下滑，也可以在端部加装驱动单元，通过多楔带或者链条带动所有辊筒同步转动，实现动力输送。两侧的框架采用标准工业铝型材搭建，槽口可以直接加装导向条、挡边、传感器安装支架等附件，不需要额外焊接加工，后期调整线体布局或者加装功能组件时的改动成本极低。

设计过程中首先确定的是辊筒的直径与壁厚参数，这部分直接决定了线体的单辊承载能力，针对常规的车间转运场景，选用的辊筒直径可以覆盖30kg到200kg区间的单工件承载，辊筒表面做镀锌处理，避免车间潮湿环境下生锈导致的转动卡涩，同时镀锌层的摩擦系数适中，既不会因为摩擦力过小导致工件输送时打滑偏移，也不会因为摩擦力过大增加驱动负载。框架部分的型材选型匹配辊筒的安装跨度，确保整段线体在满载状态下，框架的中部挠度控制在允许范围内，不会因为长期承重出现框架下弯、辊筒轴线偏移的问题。

安装边界方面，整段线体的底部可以搭配可调脚杯或者脚轮，适配不同的车间地面平整度要求，线体的进料端与出料端都做了辊筒端部的倒角处理，避免工件对接时出现磕碰卡边，线体的总宽度可以根据输送工件的尺寸灵活调整，单段标准长度控制在2米到3米区间，既方便运输进场，也能在现场快速拼接，拼接处的辊筒间距与标准段保持一致，不会出现拼接位的输送间隙过大导致小件掉落的问题。设计时还预留了驱动单元的安装位，如果用户需要从无动力输送升级为动力输送，不需要改动主体框架结构，只需要在预留位置加装电机、传动组件即可完成改造，大幅降低了后期的升级成本。

在细节处理上，辊筒两端的轴承选用免维护的深沟球轴承，日常使用不需要定期加注润滑脂，减少运维工作量，所有的外露紧固件都采用内六角圆柱头螺栓，螺栓头完全沉入型材槽内，不会突出到输送面或者框架外侧剐蹭工件或者操作人员。线体的侧边预留了标准的传感器安装槽，可以直接安装光电开关、接近开关，配合生产线的控制系统实现工件到位检测、积放控制等功能，不需要额外焊接安装支架。针对不同的使用场景，辊筒还可以替换为包胶辊筒、不锈钢辊筒，分别适配防滑输送、洁净车间输送的需求，框架也可以更换为碳钢焊接喷塑材质，适配重载、有冲击的输送场景。
