牙科植入用骨内固定螺钉结构设计

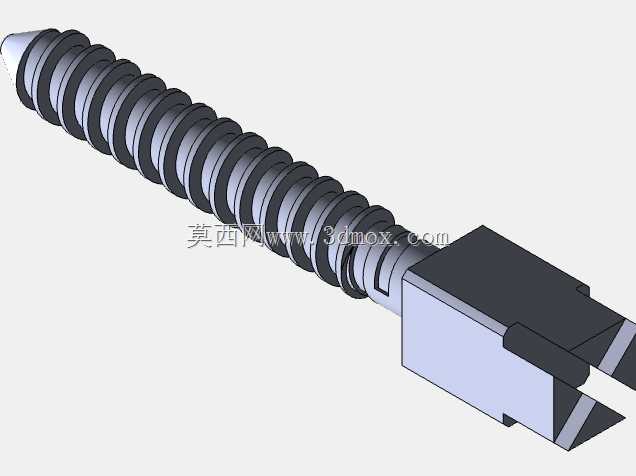

　　这款牙科螺钉的设计核心围绕口腔骨组织植入的临床需求展开，首先要考虑的是植入过程中的骨组织损伤控制，螺纹段采用大螺距浅牙型设计，旋入时可以减少对骨小梁的切割破坏，同时提升初期植入后的把持力，避免植入后出现微动影响骨结合效果。钉体尖端做了圆弧过渡处理，没有尖锐的切削刃，这是因为牙科植入操作的空间极其有限，尖锐尖端容易在植入路径偏移时损伤邻牙牙根或者下牙槽神经，圆弧导向结构可以让旋入过程的力反馈更柔和，方便术者实时调整植入角度。钉尾的驱动结构采用一字开槽配合方形定位台的组合设计，方形台可以和植入工具的定位孔形成间隙配合，旋入时不会出现工具打滑的问题，一字槽则可以兼容常规的牙科螺丝刀，不需要配备专用的特殊工具，降低临床操作的工具适配成本。

　　从安装边界来看，这款螺钉的螺纹段外径控制在2mm以内，总长度根据临床常用的骨厚度区间做了适配，植入时需要预留至少1mm的安全距离，避免钉尖穿透骨皮质损伤下方的软组织或者神经管，钉尾的方形台高度设计为0.8mm，植入到位后方形台完全埋入骨面以下，不会突出于骨膜表面，避免后期佩戴义齿时出现黏膜压痛的问题。在实际临床场景中，这类螺钉主要用于口腔种植手术中的骨块固定，比如引导骨再生手术中固定人工骨粉膜，或者局部牙槽骨裂时固定自体骨块，也可用于正畸治疗中的支抗钉植入，提供稳定的正畸加力支点。设计时特意将螺纹的牙侧角做了不对称处理，靠近钉尖一侧的牙侧角更小，旋入时阻力更低，靠近钉尾一侧的牙侧角更大，旋入后抗拔出力更强，这种非对称螺纹设计可以在保证植入顺畅度的同时，提升长期植入后的稳定性，避免在承受咀嚼力或者正畸拉力时出现螺钉松动移位的问题。钉体的表面没有做额外的防滑纹路，光滑的钉体表面可以减少细菌附着的风险，术后清洁维护难度更低，也降低了植入后出现感染的概率。螺纹的收尾处做了平滑过渡，没有尖锐的螺纹尾端，避免植入后螺纹尾端刺激周围的软组织，引发长期的慢性炎症。

　　从建模逻辑来看，整个零件采用回转体加特征切削的方式构建，首先绘制钉体的主体回转轮廓，旋转生成基础实体后，采用螺旋扫描切除的方式生成螺纹特征，螺纹的螺距、牙高参数完全匹配临床常用的牙科骨螺钉参数标准，之后单独构建钉尾的方形定位台和一字开槽特征，所有的棱边都做了0.05mm的圆角处理，避免加工时出现应力集中点，也能消除临床使用时的锐边划伤风险。在装配适配性上，这款螺钉可以和常规的牙科植入工具套装配合使用，驱动端的尺寸符合通用牙科螺丝刀的规格，不需要定制专用工具，临床使用时的适配性更强。

　　考虑到植入后骨结合的需求，钉体的螺纹间距设计为0.6mm，这个间距可以让骨组织更好地长入螺纹间隙，形成机械锁合，提升长期稳定性，不会因为螺纹过密导致骨组织无法长入，也不会因为螺纹过疏导致把持力不足。钉尾的一字槽深度设计为0.3mm，既可以保证足够的驱动扭矩传递，也不会因为开槽过深导致钉尾的结构强度下降，避免旋入时出现钉头断裂的问题。整个零件的结构没有复杂的异形曲面，所有特征都适合采用机加工或者注塑成型的方式批量生产，加工时的工艺性较好，不需要特殊的加工设备，量产成本可控。在实际选型时，需要根据患者的骨厚度选择对应长度的螺钉，保证螺纹段完全植入骨皮质内，同时钉尾不突出于骨面，安装时需要预先用导向钻制备植入通道，通道直径比螺钉内径小0.2mm，保证螺钉旋入后有足够的把持力，旋入过程中需要控制扭矩不超过15N·cm，避免扭矩过大导致骨组织被挤压坏死，影响后期的骨结合效果。
