家用医用电子体温检测笔结构设计

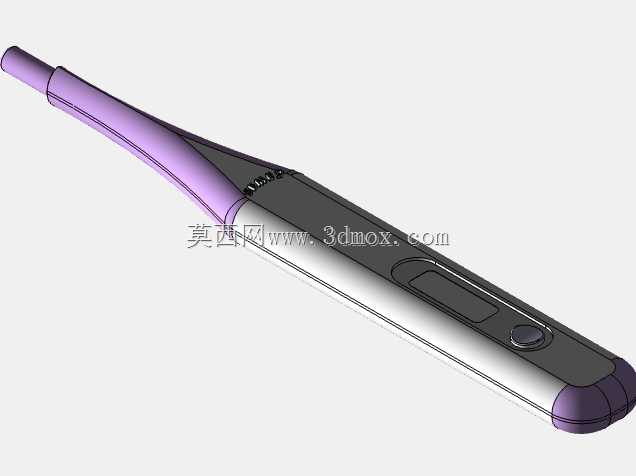

日常临床及居家场景中，体温数据是判断人体基础健康状态的核心指标之一，这款电子测温设备的结构设计，完全围绕手持使用的人机交互逻辑、测温精度的结构保障、日常使用的耐用性需求展开。从整体外形来看，设备采用细长笔式构型，整体握持段的截面做了贴合指腹的微弧过渡，没有尖锐棱角，单手握持时食指可自然搭放在功能按键位置，拇指与中指可稳定夹持设备中段，长时间手持测温也不会产生明显的硌手感，整体长度控制在成年人手掌可完全掌控的范围，放入普通医用工作服口袋、家用医药箱隔层时不会出现卡滞，也不会因为过长突出造成携带时的磕碰。

设备的结构分区非常明确，最前端的感温探头段做了收窄设计，探头外壳采用导热性能优异的薄壁结构，内部预留的感温元件安装腔尺寸公差控制在极小范围，能够保证感温元件与被测部位的距离稳定，减少空气间隙带来的测温误差，探头与主体机身的衔接位置做了圆弧过渡密封结构，日常使用中接触消毒酒精、清水擦拭时不会出现液体渗入机身内部的情况，满足医用场景反复消毒的使用要求。中段机身是核心的电路容纳区，内部做了分层的筋位设计，分别固定PCB主板、纽扣电池仓、显示模块，筋位的排布既可以给电路板提供足够的支撑，避免跌落时电路板移位，也能在机身内部形成合理的走线空间，减少布线时的线材弯折，同时机身外壳的壁厚做了均匀化处理，注塑成型时不会出现明显的缩痕，装配后上下壳的合模缝控制在0.1mm以内，既提升外观质感，也能减少灰尘、水汽从合模位置进入机身的概率。

机身上的显示窗口做了下沉式设计，透明视窗与外壳之间采用卡扣加密封胶圈的固定方式，视窗表面略低于外壳平面，日常放置时不会因为摩擦刮花显示区域，保证读数清晰。功能按键采用一体式软胶材质，按键与外壳的配合间隙做了精准控制，按动时的行程在1.5mm左右，反馈力度适中，戴医用检查手套操作时也能准确触发，不会出现按动无响应或者误触的情况。设备尾端做了圆弧收边，内部预留了挂绳孔的安装位，需要频繁移动使用的场景下可以搭配挂绳防止设备摔落，尾端的电池仓盖采用卡扣式结构，不需要额外工具就能打开更换电池，仓盖与机身之间同样设置了密封胶条，避免电池接触水汽出现锈蚀。

从设计逻辑上看，这款设备没有多余的装饰性结构，所有的外形曲面都服务于功能需求：探头段的紫色配色区域是感温区的视觉提示，让使用者可以快速识别测温接触端，避免拿反设备；机身中段的深色区域是握持防滑区，表面做了细微的磨砂纹理处理，手上有少量汗液或者消毒水时也能稳定握持，不会打滑；显示区域周边的平面做了微小的倾角，使用者以正常握持角度观察时，视线刚好垂直于显示窗口，减少反光带来的读数困难。

在安装边界的考量上，内部所有元器件的固定位置都预留了足够的安全间隙，电池仓与主板之间设置了绝缘挡片，避免电池漏液时腐蚀电路板；感温探头的引线位置做了专门的走线槽固定，设备跌落时引线不会被拉扯断裂；外壳的所有转角位置都做了R角处理，跌落接触地面时可以分散冲击力，降低外壳开裂的概率。不同于传统水银体温计的玻璃易碎结构，这款设备的外壳采用耐冲击的医用级塑料材质，日常使用中不小心从桌面高度掉落也不会出现破损，也不存在水银泄漏的安全风险，既适合家庭日常体温监测使用，也能满足诊所、社区医院等基层医疗场所的高频测温需求，结构设计上充分平衡了使用便利性、测量稳定性、耐用性三方面的实际要求，没有冗余的结构设计，每一处曲面、每一个筋位、每一处配合间隙都对应实际使用中的具体需求。
