临床呼吸辅助供气动力装置结构设计

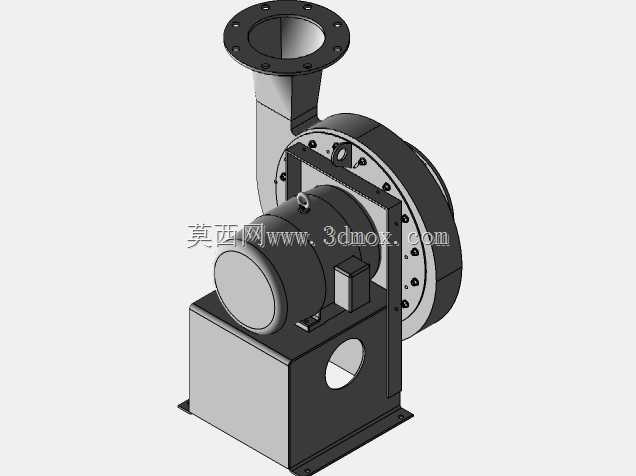

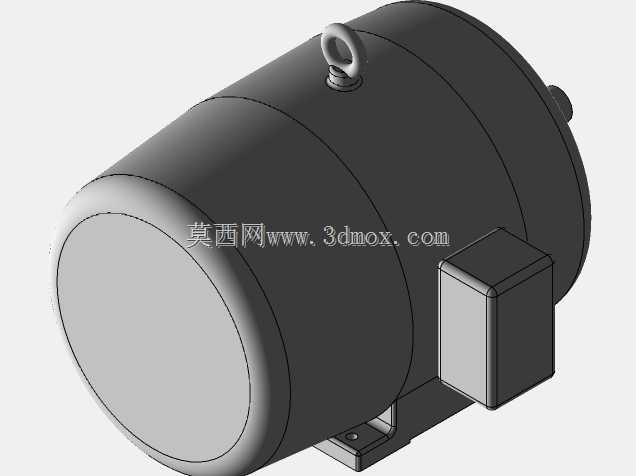

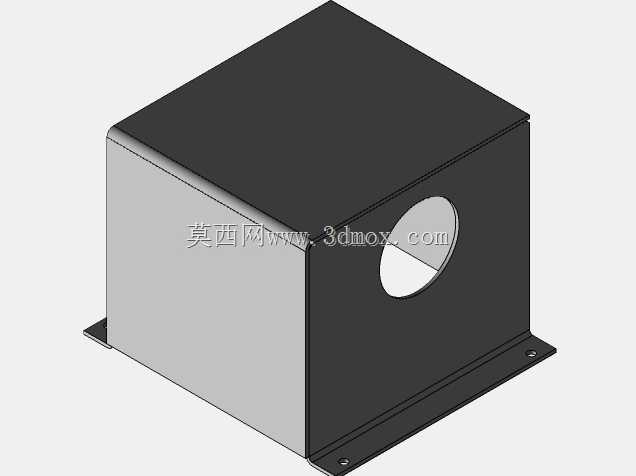

　　这套结构的核心定位是临床呼吸场景下的供气动力单元，日常部署在呼吸支持类设备的主机舱内部，承担受控气流的增压、定向输送职能，直接对接呼吸回路的进气端，为有创、无创呼吸支持场景提供稳定压力的气源输出，区别于普通民用通风风机，其压力波动控制、运行噪音抑制、长期连续运行可靠性都有更严苛的要求。从结构布局来看，整套装置采用动力段与增压蜗壳直连的紧凑设计，驱动单元横向固定在一体式焊接底座上，底座预留的四个安装孔位适配主流医疗设备机架的安装孔距，安装时不需要额外做转接支架，底座侧面开设的圆形检修口正对驱动单元的接线端子侧，日常维护时不需要拆解整机外壳就能完成接线检查、传感器校准操作。

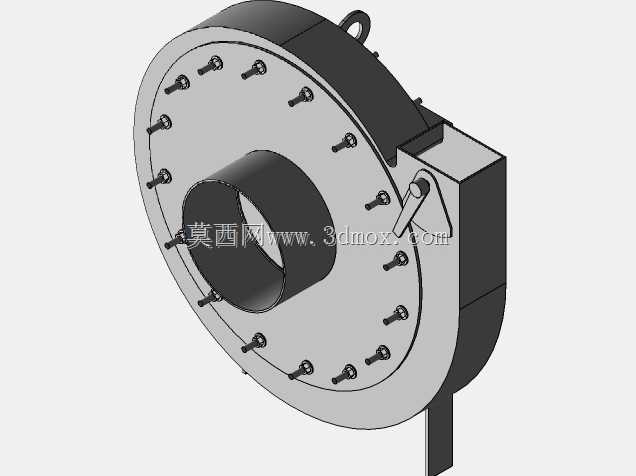

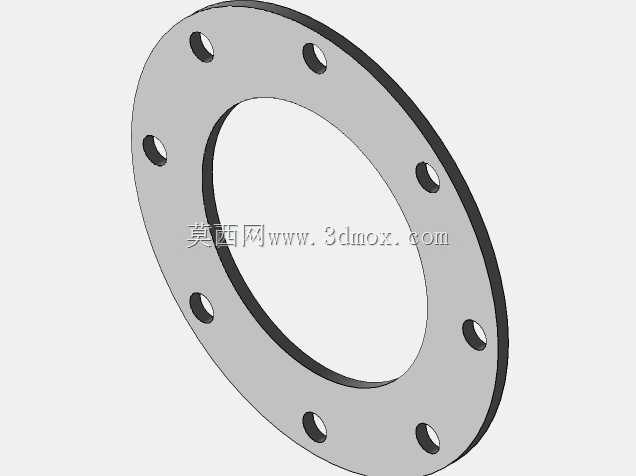

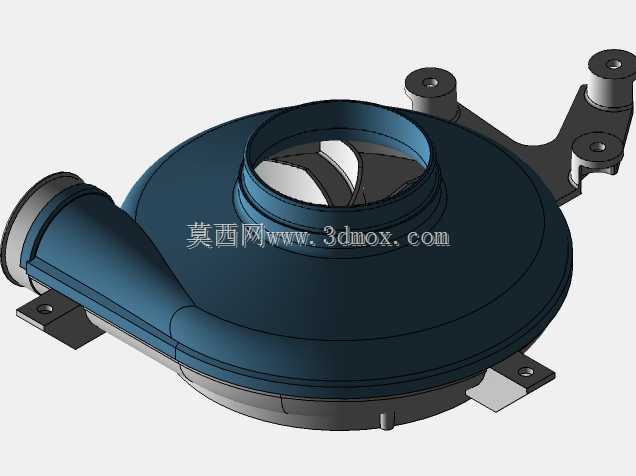

　　上部的蜗壳结构采用渐开线流道设计，出口端配置带螺栓孔的圆形法兰，可直接对接标准口径的供气管道，法兰端面预留的密封槽适配医用级硅胶密封圈，能避免高压气流泄漏影响输出压力精度；蜗壳与驱动单元的连接端采用双层止口定位，装配时同轴度公差可控制在0.05mm以内，能大幅降低高速运行时的径向跳动，减少运行振动传递到设备机架。驱动单元的外壳采用散热筋一体化铸造成型，表面的散热筋沿轴向排布，配合蜗壳侧溢出的少量气流就能满足连续运行的散热需求，不需要额外加装散热风扇，既减少了额外的故障点，也能降低整机运行噪音，避免干扰临床诊疗环境。

　　整套结构的安装边界控制得十分紧凑，底座到出口法兰顶端的总高度适配常规呼吸设备主机舱的内部净高，横向尺寸预留了足够的管线排布空间，不会和舱内的过滤单元、控制阀组产生安装干涉。设计阶段针对临床场景的特殊需求做了多处适配：所有外露结构件都做了圆角钝化处理，避免装配维护时划伤操作人员；蜗壳内部流道做了镜面抛光处理，减少气流阻力的同时也避免积尘滋生细菌，适配医疗场景的清洁消毒要求；底座与机架的安装面之间预留了减震垫安装位，可搭配不同硬度的橡胶减震垫调整整机隔振效果，避免振动传递到设备外壳引发共振噪音。

　　从实际应用的角度看，这套动力结构可适配不同流量档位的呼吸支持设备，通过更换不同参数的驱动单元、调整蜗壳流道尺寸就能匹配成人、儿童不同使用场景的供气流量需求，不需要重新设计整体安装结构，能大幅缩短同系列不同型号产品的开发周期。结构上的模块化设计也让后期维护更便捷，驱动单元与蜗壳采用螺栓连接，拆解时不需要动用专用工装，现场运维人员就能完成易损件的更换，降低设备全生命周期的维护成本。流道设计阶段经过多轮气动仿真优化，气流在蜗壳内部的转向过渡平滑，不会产生明显的湍流噪音，出口端的气流压力脉动控制在极小范围内，能保证供气压力的稳定性，避免压力波动给患者带来额外的呼吸负担。
