生物医学人体检测诊疗床架结构设计

　　这套结构主要面向临床生物医学检测、基础医学实验教学场景搭建，核心是为体表扫描、无创体征检测、体位固定类诊疗操作提供稳定的承载与执行载体。整体结构采用床体承载加龙门跨架的组合布局，床面采用平直硬质承载面设计，适配成年人体位躺卧的支撑需求，床体支撑腿采用方管型材焊接成型，腿间设置横向拉结横梁，避免人员上下床或检测过程中出现结构侧倾、共振偏移，床面高度设置符合常规医护操作的站立作业区间，减少操作过程中的腰部劳损。

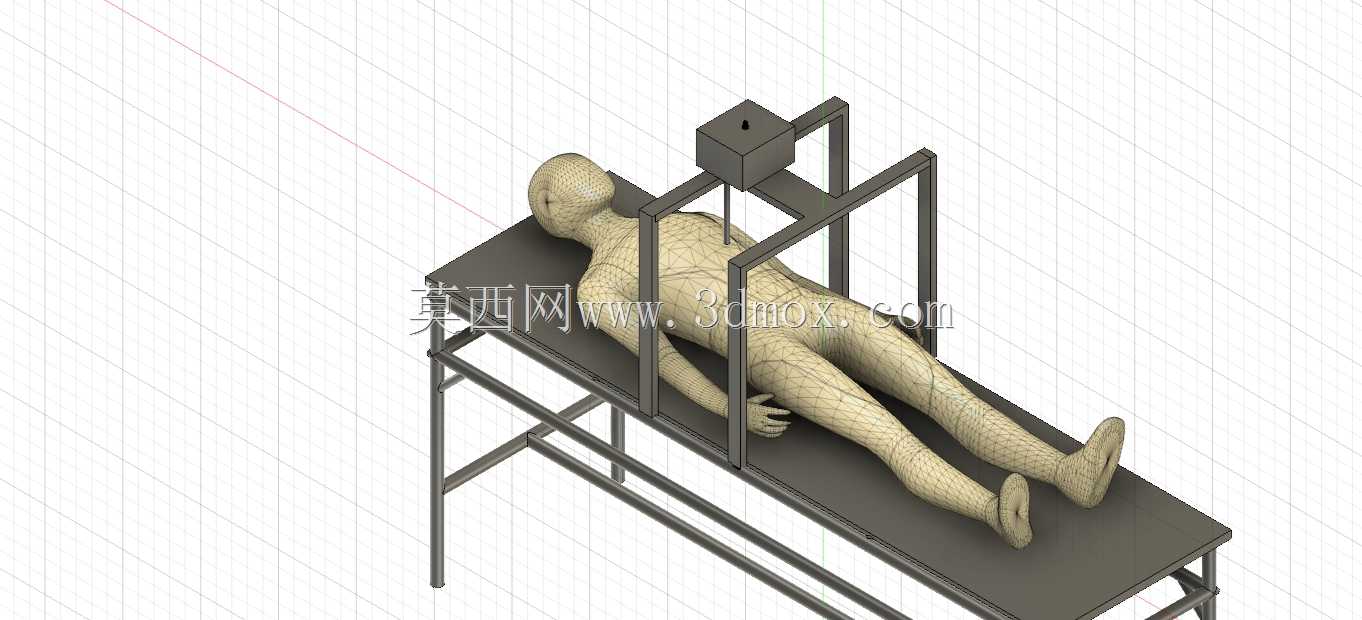

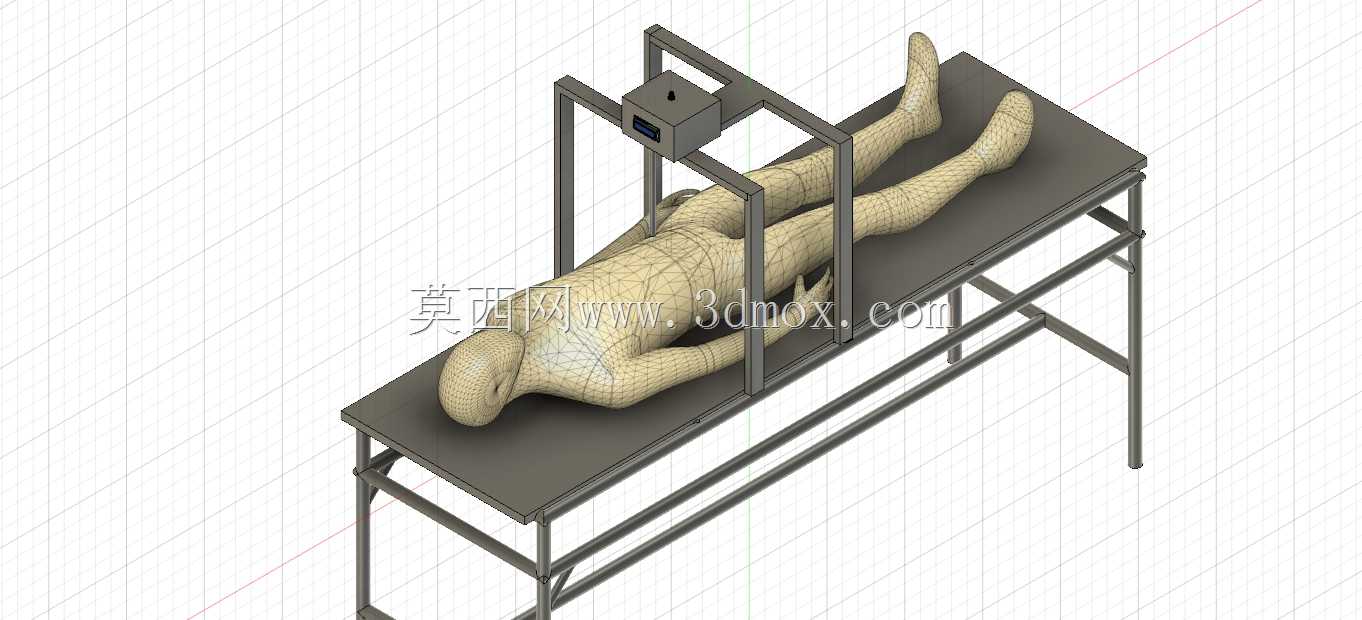

　　跨设在床体上方的龙门框架采用双立柱加横向滑梁的结构，立柱与床架侧边采用可锁止的滑动连接结构，可根据检测需求调整龙门架沿床体长度方向的位置，适配头、胸、腹、下肢等不同检测部位的对位需求；横向滑梁上搭载的检测执行模块安装座，可沿横梁做横向滑动，同时安装座自带垂直方向的进给导轨，可调整检测端与人体体表的间距，适配不同体型受检者的检测距离要求。设计过程中优先考虑结构的无干涉运行边界，当模拟成年男性标准人体模型躺卧在床面中心位置时，龙门架全行程移动、滑座全范围横移、垂直进给模块下行到最低工作位时，所有结构件与人体模型的最小安全间隙控制在15mm以上，避免检测过程中结构件磕碰受检者；床体边缘做圆弧过渡处理，所有金属型材的端面都设置封盖，不存在尖锐外露棱角，符合医用设备的基础安全要求。

　　框架整体采用模块化拼接设计，床架与龙门架之间可快速拆分，方便设备转运进入不同的实验室或诊室，各滑动副的位置都设置了刻度标识，方便操作人员快速对位到常用检测点位，无需每次反复调整校准位置。床体底部的支撑脚设置可调橡胶垫脚，可在地面不平整的诊室环境下调整床体水平度，保证龙门架滑动过程中不会出现卡顿、偏移，检测模块的运行平面始终与床面保持平行。从结构强度角度核算，床体主承载梁采用2mm壁厚的矩形钢管，整体静态承载能力不低于150kg，可满足绝大多数受检者的躺卧承载需求，龙门架的立柱采用加厚型材，在检测模块满负载挂载的情况下，横梁中部的最大挠度控制在0.2mm以内，不会因为结构形变影响检测精度。

　　这套结构没有集成复杂的动力驱动部件，所有滑动调整都可手动完成，既降低了设备整体的制造成本，也减少了后期运维的故障点，适合基层医疗场所、院校生物医学实验室开展基础检测、教学演示使用，结构预留了标准安装孔位，后续可根据需求加装不同的检测探头、固定绑带、体位辅助支撑垫等配件，拓展不同的诊疗或实验功能。
