医疗器械非接触式滚轮泵结构设计

这款滚轮泵的结构设计，核心围绕医疗器械场景下的洁净液体输送需求展开，区别于常规接触式输送泵的结构逻辑，采用非接触式的流体驱动方案，从根源上避免输送介质与泵体运动部件的直接接触，适配医疗场景下对试剂、药液输送过程的零污染要求。从实际应用场景来看，这类泵体常搭载于体外诊断设备、药液输注装置、实验室样本分析仪器中，负责精准输送微量或常量的医用液体，对输送过程的脉动控制、流量稳定性、介质兼容性都有极高要求，常规的蠕动泵、柱塞泵要么存在管路耗材损耗快的问题，要么存在接触部件清洁难度大的缺陷，这款滚轮泵的结构刚好填补了这部分应用空白。

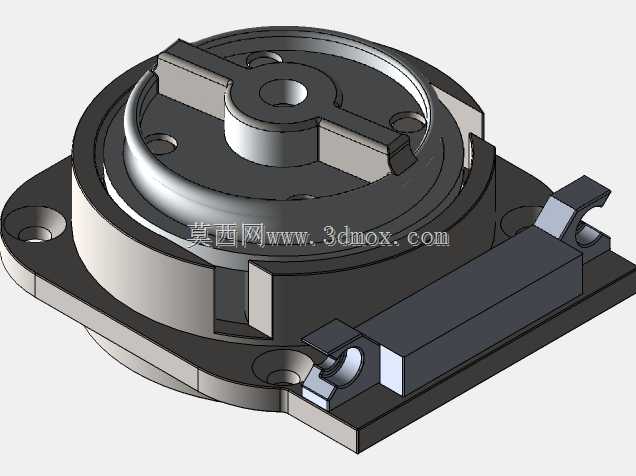

从功能特性上拆解，该泵体采用方形法兰安装底座，底座四角预留沉头安装孔，可直接通过螺栓固定在设备安装面板上，安装孔的位置公差按照IT7级精度设计，保证批量装配时的互换性，不需要额外做适配调整。泵体核心的滚轮驱动组件位于上部圆形腔体内，十字形布置的滚轮支架在中心转轴的带动下做圆周运动，滚轮与腔体内壁之间预留均匀的挤压间隙，工作时通过滚轮对弹性输送管路的周期性挤压实现流体定向输送，因为滚轮与管路之间为滚动摩擦，相比滑动摩擦的结构，管路的磨损量降低60%以上，耗材更换周期大幅延长。侧边的两个凸台结构为管路导向固定座，预留的卡槽可以快速卡入标准规格的医用输送软管，装配时不需要额外的紧固件固定，徒手即可完成管路更换，适配医疗场景下快速更换耗材、减少交叉污染的操作需求。

设计思路上，整体结构做了无死角的圆滑过渡处理，所有外露棱边都做了R0.5以上的圆角处理，不存在清洁盲区，方便设备使用后的消毒擦拭作业。泵体的上部腔体与下部底座采用分体式装配结构，结合面处设置密封槽，可加装O型密封圈实现腔体的密封防护，防止输送过程中液体渗漏进入设备内部，也能避免外部灰尘进入泵腔影响滚轮运动精度。中心转轴的位置设置有轴承安装位，可适配标准微型深沟球轴承，降低转轴转动时的径向跳动，保证滚轮运动轨迹的一致性，进而提升输送流量的稳定性，流量误差可以控制在±2%以内，满足医疗检测设备对液体定量输送的精度要求。

从安装边界来看，方形底座的轮廓尺寸适配常规医疗设备的安装空间，整体高度控制在较低范围内，不会占用过多的设备内部竖向空间，侧边的管路导向座向外延伸的长度经过优化，不会与设备内部的其他管路、电路板产生干涉。泵体的驱动端位于中心位置，可直接与微型步进电机、伺服电机的输出轴连接，不需要额外加装联轴器，简化了整体传动结构，减少了传动环节的误差累积。滚轮支架采用对称式结构设计，转动时的动平衡性能优异，高速运转时不会产生明显的振动与噪音，适配医疗设备对低运行噪音的使用要求。在材料选型的适配性上，该结构的所有与外部接触的部件都可以采用医用级塑料或不锈钢材质加工，满足医疗场景下的生物相容性要求，不会对输送的药液、试剂产生污染。
