医用波纹管驱动呼吸辅助装置结构设计

　　在临床呼吸支持场景中，这类波纹管驱动的呼吸装置主要承担有创/无创通气过程中的气流输送与压力调控功能，区别于传统涡轮风机式呼吸机，其采用波纹管作为容积变化核心执行件，能在输出气流时提供更稳定的潮气量控制，尤其适配需要长期通气支持的院内重症监护场景，也可作为应急呼吸支持设备在公共卫生事件中快速部署使用。从结构设计逻辑来看，整套装置采用立式集成布局，将动力驱动单元、波纹管压缩组件、气路控制阀组全部整合在一块方形安装底板上，底板预留的安装孔位可直接固定在设备台车或者墙面支架上，整体安装边界控制在400mm×300mm×350mm范围内，不会占用过多临床操作空间，方便医护人员在床旁进行管路连接与参数调整。

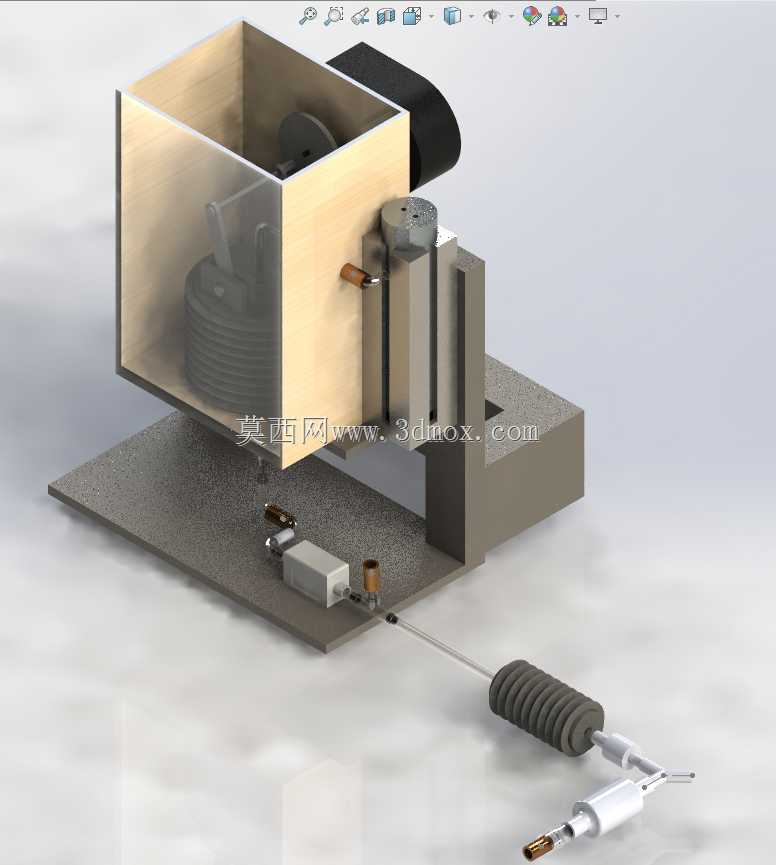

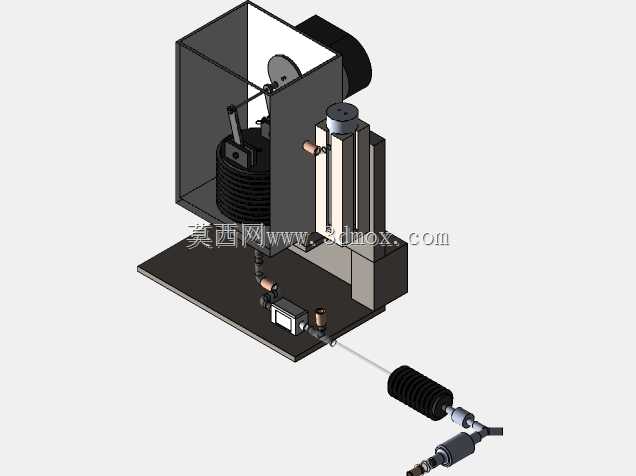

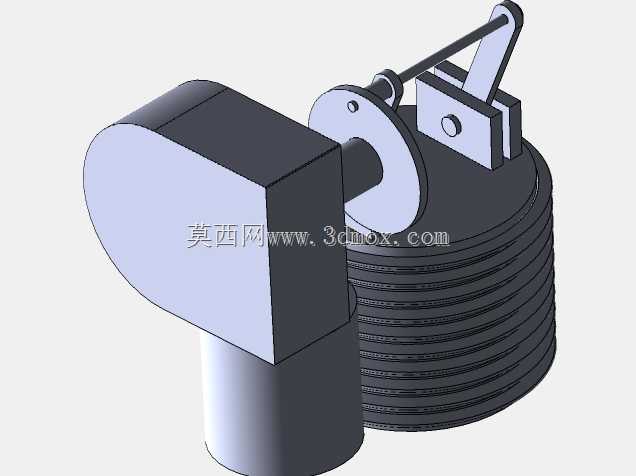

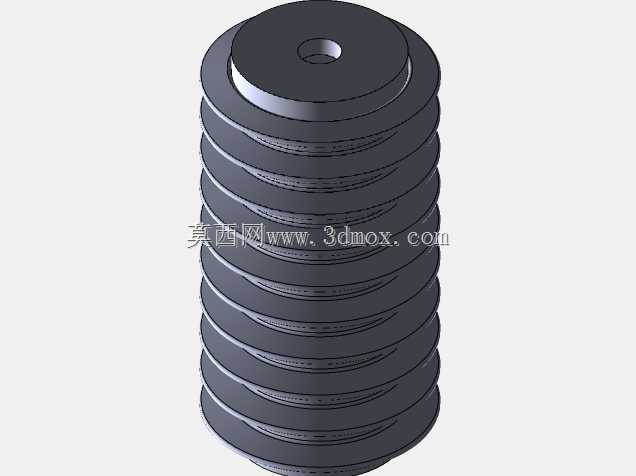

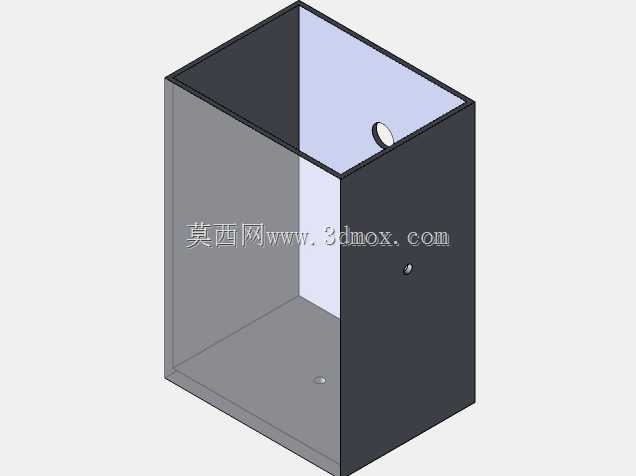

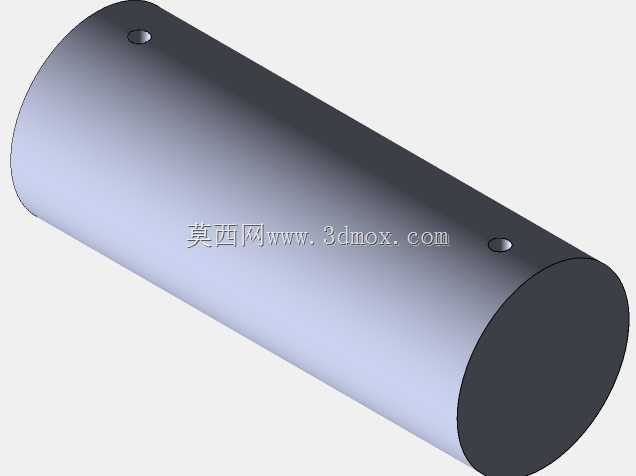

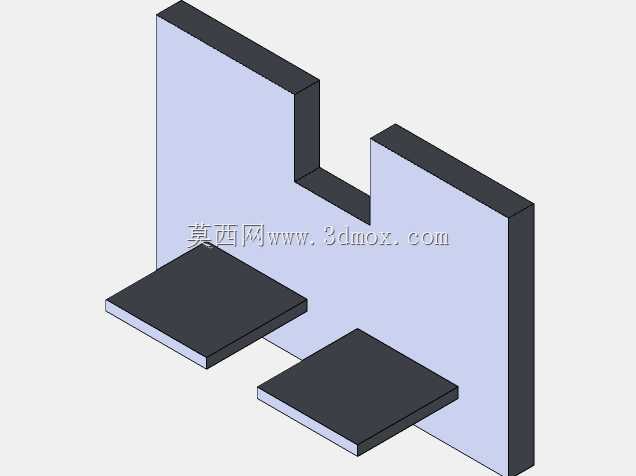

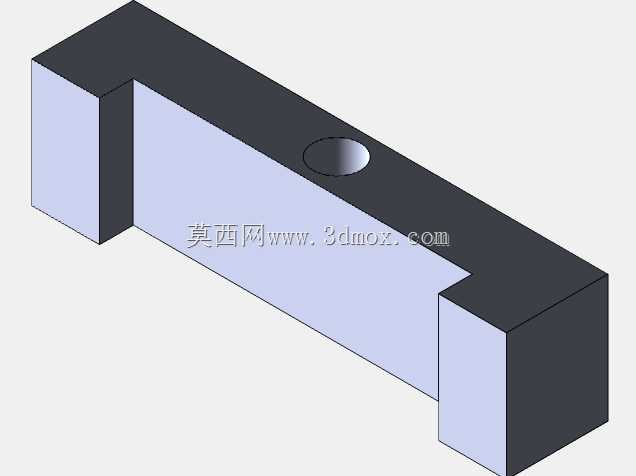

　　驱动部分采用偏心轮连杆机构，将电机的旋转运动转化为波纹管的往复压缩动作，偏心轮的偏心距直接决定波纹管的压缩行程，对应输出潮气量的调节范围，设计时通过调整连杆铰接点的位置，可实现不同档位的通气量匹配，同时在传动链路中加入了过载保护结构，当波纹管运动受阻时，传动副会自动脱开避免电机堵转烧毁。波纹管组件采用嵌套式安装结构，外侧设置半封闭防护壳体，一方面避免外界灰尘、液体溅入波纹管运动区域造成部件污染，另一方面也能对波纹管的伸缩行程起到物理限位作用，防止过度压缩导致波纹管疲劳破损。

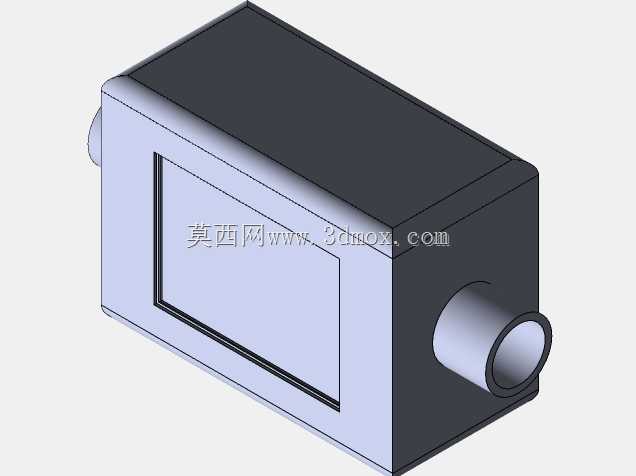

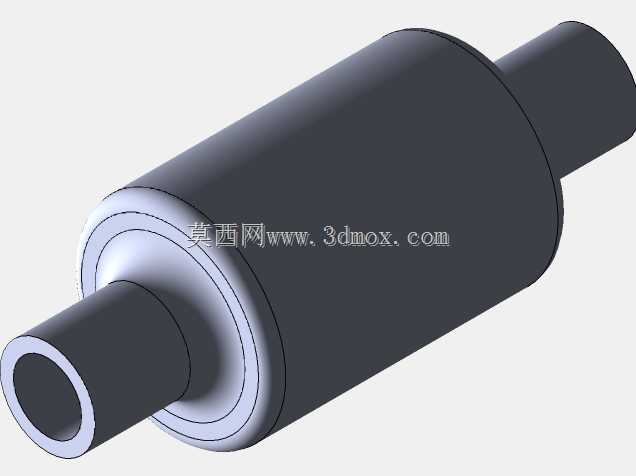

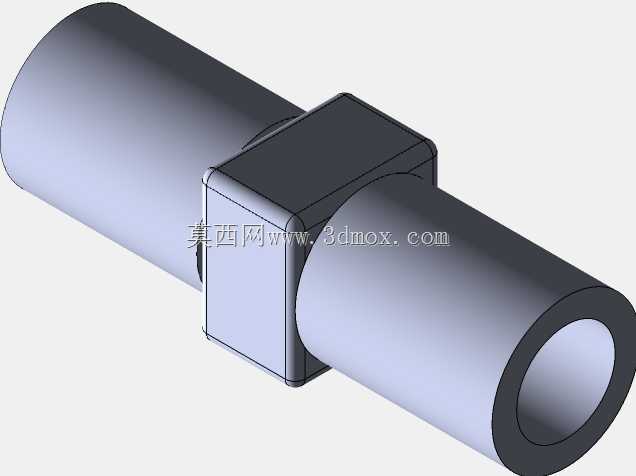

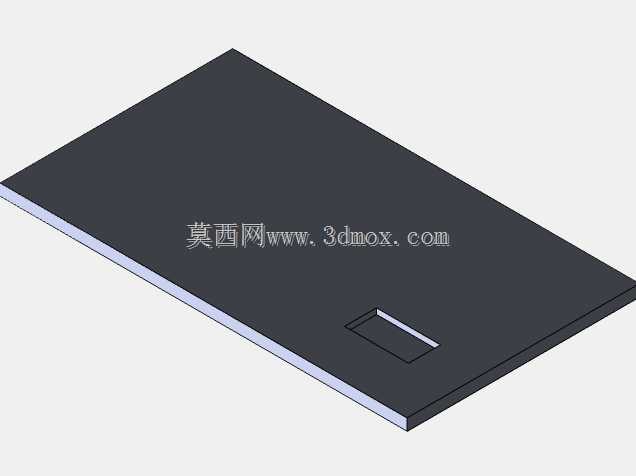

　　气路部分在波纹管输出端依次设置了单向阀、压力采样接口与外接管路接头，外接的波纹管延长段可直接连接患者端呼吸管路，接头采用标准医用圆锥接头，适配市面通用的呼吸回路配件，无需额外定制转接件。设计过程中充分考虑了临床使用的清洁需求，所有外露结构件均采用圆角过渡，没有清洁死角，防护壳体可快速拆卸，方便对波纹管组件进行定期消毒更换；气路接头的位置设置在装置侧下方，连接管路后不会遮挡装置正面的操作区域，管路走向自然弯曲，不会出现死折导致气路堵塞。从安装适配性来看，整套装置的重心集中在底板区域，静态放置时稳定性充足，无需额外配重即可满足台车安装的抗倾覆要求，底板上的安装孔采用长圆孔设计，允许安装时存在±3mm的位置偏差，降低现场安装的对位难度。

　　在功能实现层面，这套结构通过波纹管的规律往复运动完成吸气相送气与呼气相排气的切换，配合外置的控制阀组可实现持续正压通气、间歇正压通气等多种通气模式，结构相比电子式涡轮驱动方案更简单，维护成本更低，在缺少精密电子配件的场景下也能快速组装投入使用，适合作为基础呼吸支持设备进行普及部署。传动部分的所有铰接点都采用自润滑轴承，长期往复运动下无需额外加注润滑油，避免油污对医用环境造成污染，同时也降低了日常维护的工作量。装置侧面预留的传感器安装位可直接加装压力、流量传感器，拓展参数监测功能，不需要对原有主体结构进行大幅修改，具备良好的功能拓展性。
