50千瓦水加热生物质锅炉结构设计方案

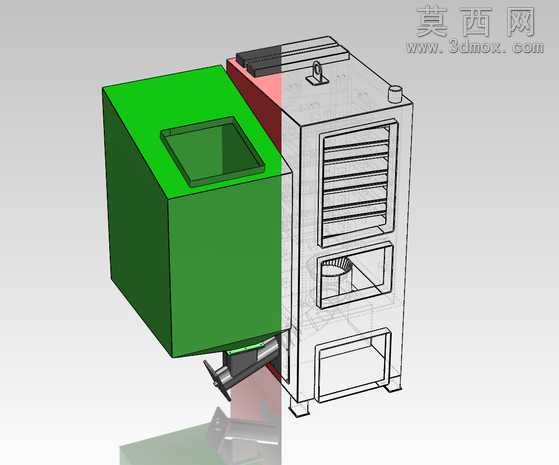

本作品为50千瓦水加热生物质锅炉的三维结构设计方案，采用SolidWorks软件完成全参数化建模，建模过程中严格遵循生物质供热设备的行业设计规范，对设备各功能模块进行了独立建模后完成整体装配，确保各部件的装配公差符合实际生产加工要求。模型采用半剖视结合实体着色的展示方式，左侧燃料储料仓部分使用高饱和度绿色实体材质渲染，清晰呈现储料仓的方形敞口投料结构、倾斜式燃料推送通道的布局，直观展示燃料从储料区到燃烧区的输送路径；右侧锅炉主体部分采用线框透视图展示，可清晰观察到内部多层横向布置的水套换热结构、中部燃烧室的弧形围挡结构、下部清灰舱的独立腔体布局，以及顶部排烟口、吊装吊耳、水位检测接口等附属结构的位置分布。设计过程中充分考虑生物质燃料的燃烧特性，将储料仓与燃烧室采用错位衔接布局，避免燃料回火引发安全隐患，换热层采用多回程烟道设计，最大化延长高温烟气在炉体内的停留时间，提升热能转换效率；炉体底部设置支撑脚结构保证设备放置稳定性，下部预留的清灰开口可方便日常运维过程中清理燃烧残渣，储料仓的大尺寸敞口设计可降低人工投料的操作难度。模型在材质区分上做了明确处理，实体部分的绿色材质对应储料仓的碳钢焊接壳体，线框部分清晰勾勒出炉体的钣金外壳轮廓、内部换热片的排布间距、各舱室的分隔位置，无需拆解模型即可快速理解设备的整体工作逻辑与内部构造，可作为生物质供热设备研发、结构优化、教学演示的参考模型，也可用于相关产品的方案展示与结构验证。
