机用小型精密台虎钳三维建模作品

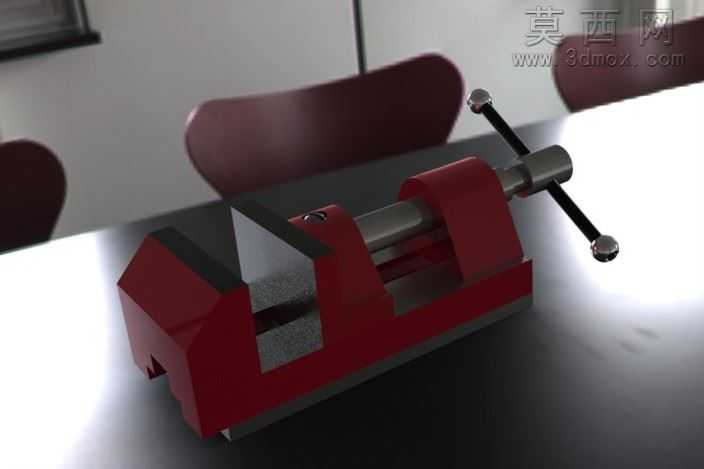

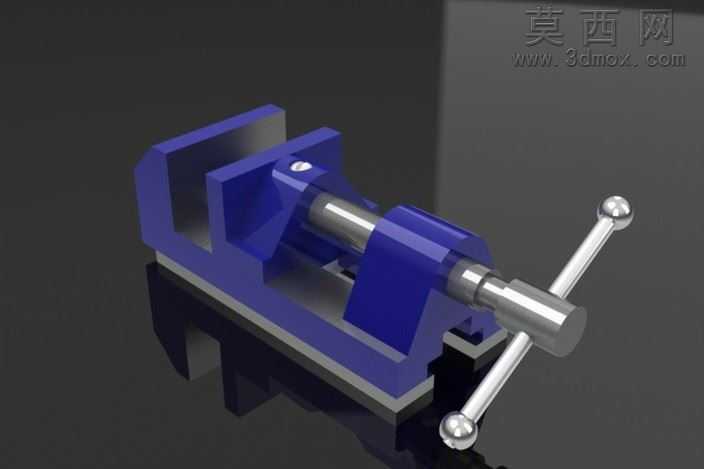

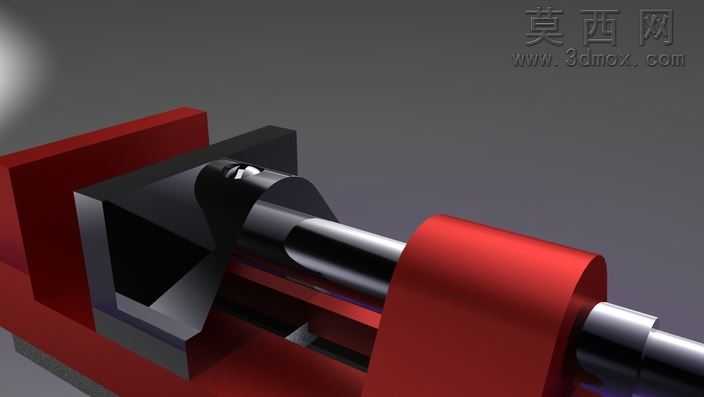

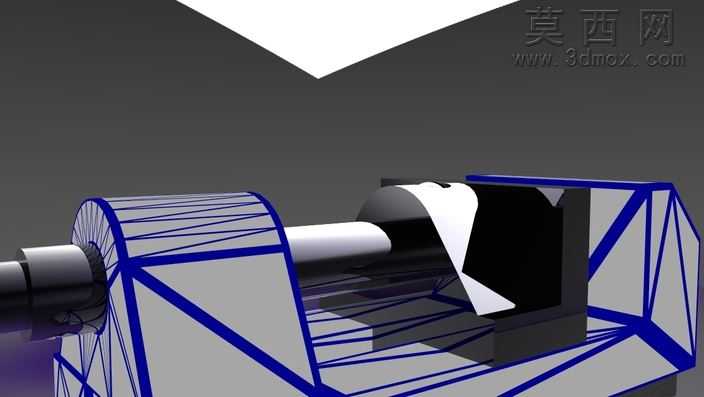

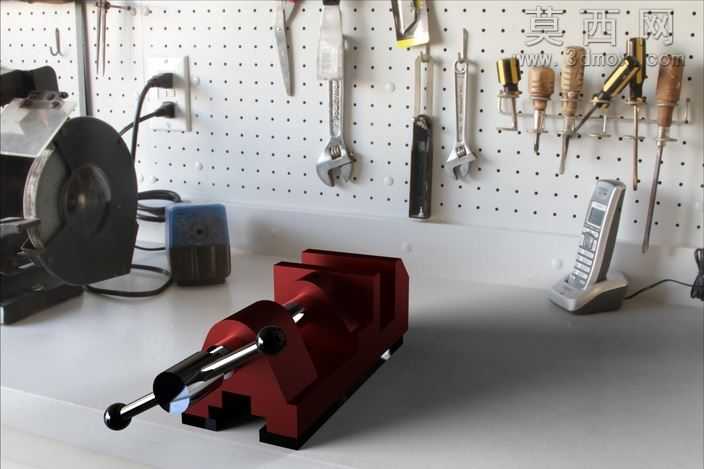

本作品为入门级SolidWorks三维建模练习成果，整体围绕台虎钳的实际功能结构完成全参数化建模，还原了机用台虎钳的核心组成与运动逻辑。建模过程从固定钳身的基础轮廓搭建开始，通过拉伸、切除等基础特征完成钳身主体的型腔、导轨槽与安装基准面构建，保证固定部分的结构刚性与装配基准精度；活动钳身部分通过配合导轨的轮廓绘制，完成与固定钳身的滑动适配结构，预留了丝杆传动的安装孔位与钳口板的固定螺孔，确保活动部分的滑动行程符合常规小型台虎钳的开合范围。传动结构部分，建模者还原了梯形丝杆的传动特征，通过螺旋线扫描完成丝杆的螺纹结构，搭配两端的限位轴肩与手柄安装位，还原丝杆转动带动活动钳身进退的运动逻辑；手柄部分采用圆钢弯折的结构特征，两端搭配球形端头，还原实际操作的握持结构，同时通过同轴心配合与丝杆端部完成装配，可模拟手柄转动带动丝杆旋转的操作效果。钳口部分单独构建了带防滑齿纹的钳口板特征，通过阵列特征完成齿纹的均匀排布，还原台虎钳夹持工件时的防滑结构，同时预留了沉头螺孔用于钳口板与钳身的固定装配，符合实际台虎钳钳口可更换的设计特点。材质与渲染环节，钳身主体赋予深蓝色金属漆材质，模拟工业级台虎钳的铸铁喷塑外观，金属传动部件与手柄赋予抛光钢材材质，通过环境反射与粗糙度参数调整，还原金属零件的质感；渲染场景采用深色反光地面，通过柔和的侧方打光突出模型的结构轮廓与装配关系，清晰展现各部件的衔接位置与整体造型。作为初学者的首次SolidWorks建模练习，作品完整覆盖了基础特征建模、装配配合、简单渲染的全流程，结构逻辑贴合实际台虎钳的工作原理，各部件的尺寸比例协调，没有出现结构干涉问题，可作为入门阶段机械结构建模的参考案例，后续可在此基础上添加丝杆螺母的细节结构、钳身刻度标识等细节，进一步提升模型的精细度与还原度。
