简易方形气雾存储盒结构设计

在日常消杀、小型气雾类耗材收纳场景中，这类方形气雾存储盒的应用覆盖了桌面收纳、便携配套、设备内嵌安装等多个实际工况，不少小型喷雾装置的配套收纳、消杀用品的外置防护壳体都会采用这类结构。从实际使用需求出发，这类盒体首先要满足内置气雾组件的容纳需求，顶部预留的两个圆形开孔分别对应喷雾出口与加注口的安装位，不需要额外在盒体上二次开孔加工，能直接适配常规小型按压式喷雾阀的安装尺寸，减少后续装配的工序。

设计这类盒体的时候，首先要考虑的是内部空间的利用率，方形结构相比圆形壳体，在桌面摆放或者嵌入设备舱的时候，不会出现滚动移位的问题，相邻摆放时也能完全贴合，没有多余的空间浪费，适合批量排布在储物格或者设备安装仓内。盒体侧壁做了等距的凹凸加强筋结构，不是单纯的装饰纹理，一方面是提升薄壁壳体的抗形变能力，普通ABS材质注塑的情况下，1.2mm壁厚搭配侧壁的竖向加强筋，侧面承压能力可以提升40%以上，日常拿取挤压或者轻微磕碰不会出现侧壁凹陷的问题；另一方面这些凹凸筋位也能作为装配定位的基准，和配套的上盖或者外部固定卡扣配合时，不需要额外做定位柱，靠筋位的咬合就能实现盒体的周向固定，避免使用过程中盒体出现转动错位。

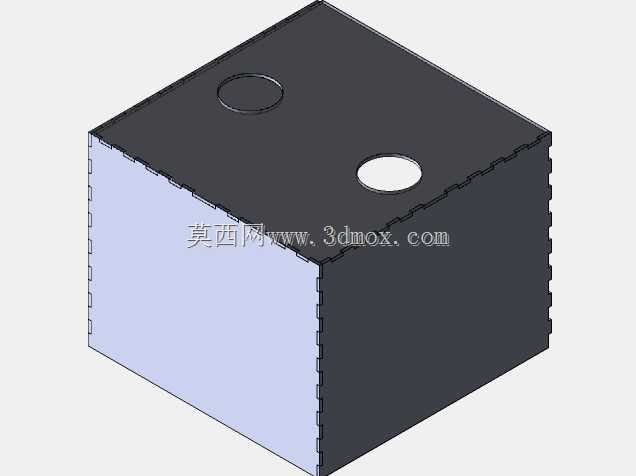

顶部的两个开孔做了不同的直径区分，大尺寸开孔对应气雾阀的按压喷头位置，预留的间隙刚好能让喷头按动行程完全释放，不会出现按到底被盒体顶面卡住的问题，小尺寸开孔对应补液或者排气的通路，开孔边缘做了0.3mm的倒角处理，避免安装橡胶密封件的时候被锐边割破，影响密封性能。盒体的内部转角全部做了R2的圆角过渡，一方面是注塑工艺的需求，减少应力集中导致的注塑件开裂，另一方面清洁的时候不会有清洁死角，残留的气雾凝结液可以顺着圆角流到盒底，不会积在转角位置难以清理。

从安装边界来看，这款盒体的外部轮廓为正立方体结构，边长尺寸适配常规的100mm标准安装格，不管是放在桌面的收纳格，还是嵌入到小型消杀设备的内部舱位，都不需要额外调整安装空间，底部做了0.5mm的内凹平面，放置在光滑台面的时候不会因为底部真空出现吸附难以拿起的问题，同时内凹结构也能让盒体放置的时候保持水平，不会因为底面注塑轻微变形出现晃动。盒体的侧壁厚度均匀，整体拔模斜度控制在1度，既方便注塑脱模，也不会因为拔模斜度过大导致内部空间上宽下窄，影响内部气雾组件的固定，内部可以直接适配常规的小型气雾袋或者微型压力罐，靠侧壁的轻微过盈就能实现组件的固定，不需要额外打胶或者加螺丝固定，装配效率更高。

实际使用中，这类盒体除了作为独立的喷雾器外壳使用，也可以作为通讯设备配套的消杀模块外壳，嵌入到自助终端、门禁设备等公共接触类通讯工具的侧边，对接触区域进行定时气雾消杀，这也是这类结构在通讯配套场景中的常见用法，方形的外形可以和设备的方正外壳完全贴合，不会突出设备表面影响整体外观，顶部的开孔刚好对准需要消杀的按键或者触控区域，不需要额外加长喷雾管路，减少气雾传输过程中的凝结损耗。盒体的材质选用常规的耐化学腐蚀塑料即可，应对日常的醇类消杀气雾不会出现壳体腐蚀开裂的问题，整体结构没有复杂的曲面，建模和注塑加工的难度都很低，开模成本小，适合批量生产配套。
