桌面式工位辅助承载支撑结构设计

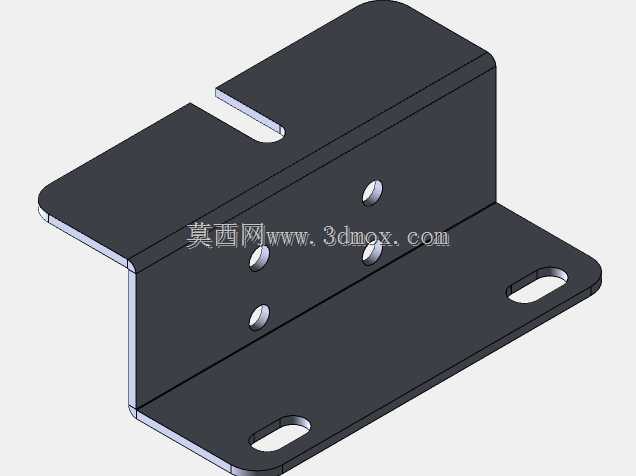

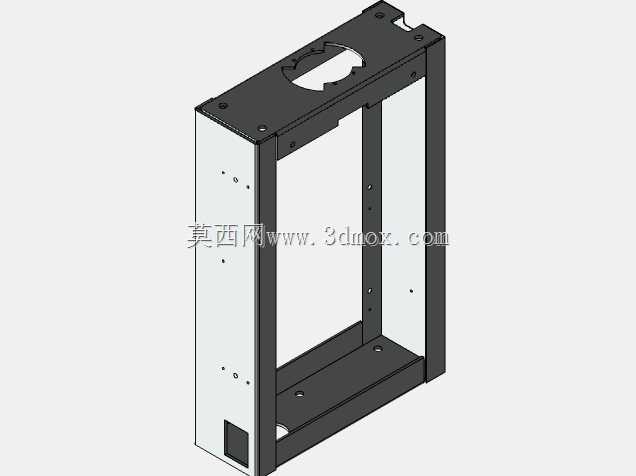

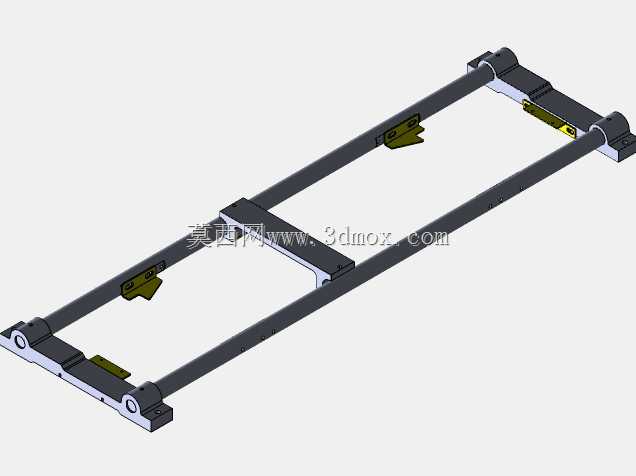

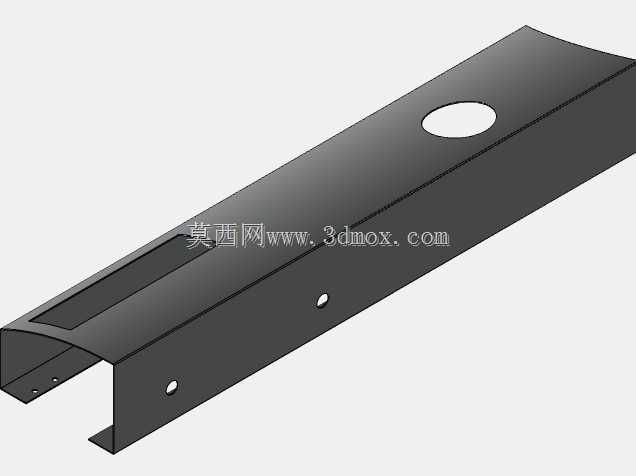

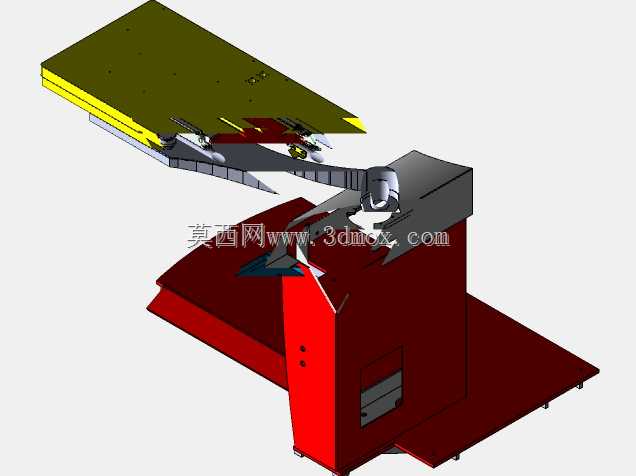

　　该结构主要面向小型加工工位、桌面型作业场景的承载需求设计，整体采用分层式装配架构，底部为大尺寸矩形承载基座，采用厚板材折弯成型，基座底部预留安装孔位，可直接通过螺栓固定在标准工作台面，安装边界覆盖常规600mm×800mm工位的核心操作区域，不会超出工作台边缘造成干涉。基座上方设置立式支撑立柱，立柱采用箱型折弯结构，内部预留走线空腔，可容纳作业设备的供电、信号线缆，避免线缆外露造成的作业剐蹭风险，立柱正面预留嵌入式安装槽，可固定控制开关、小型接线端子等配套组件，槽位边缘做翻边强化处理，避免长期插拔操作造成的槽口变形。

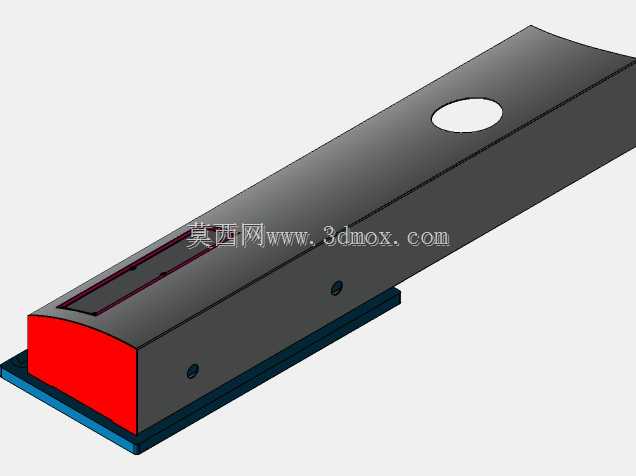

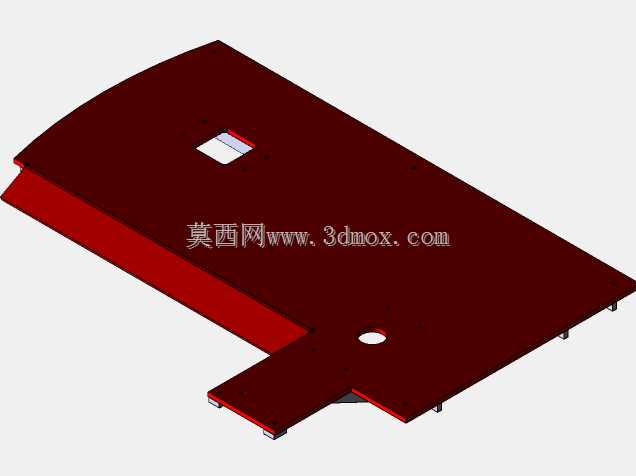

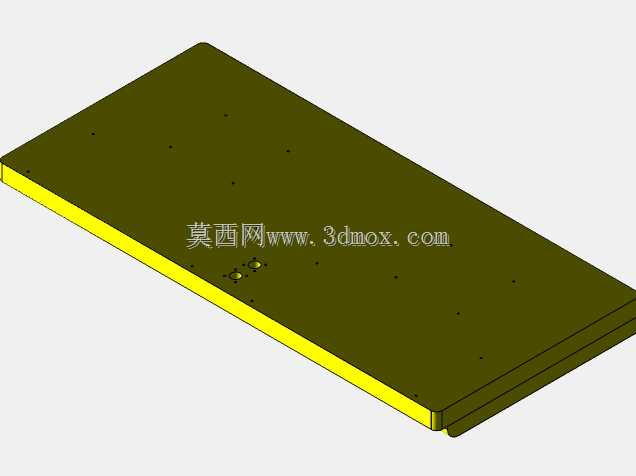

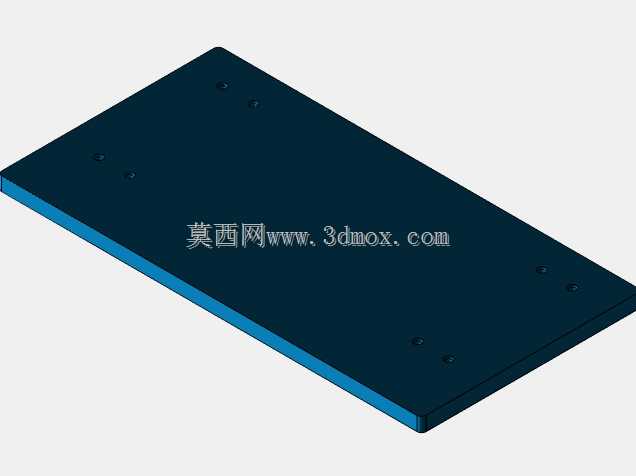

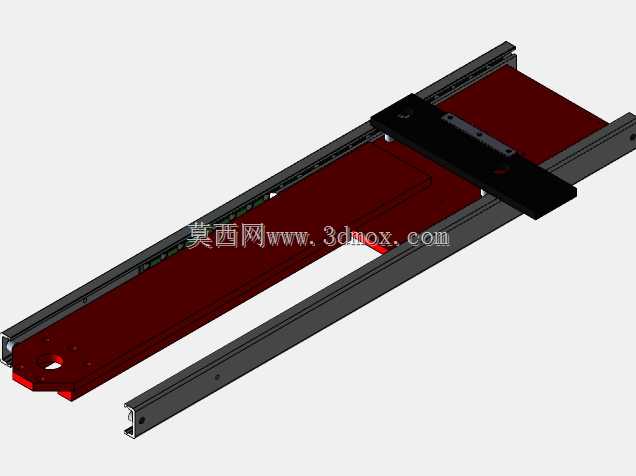

　　立柱顶部设置倾斜式承载平台，平台与立柱之间通过可调角度的铰接组件连接，可根据作业人员的操作习惯调整平台倾斜角度，调整范围覆盖0至30度，适配不同身高操作人员的视线角度，减少长期作业的颈部疲劳。平台主体采用多层复合结构，底层为高强度承载钢板，中间层设置缓冲减震垫层，表层为耐磨防滑面板，平台表面预留多组规则排列的安装孔位，可直接固定小型加工机具、检测仪器、待加工工件等不同类型的作业对象，孔位间距按照通用工装安装标准设置，无需额外打孔即可适配多数常规桌面作业设备。平台侧边设置可伸缩的延伸托板，托板拉出后可扩展承载面积，用于放置临时取用的工具、待检工件，推回后与平台边缘齐平，不会占用额外操作空间。

　　结构的所有连接部位均采用可拆卸式螺栓连接，无焊接固定点位，便于后期根据工位调整需求更换磨损部件、调整结构布局，所有钣金棱边均做倒钝处理，去除毛刺飞边，避免作业过程中造成人员划伤。从实际应用场景来看，该结构可适配电子元器件检测工位、小型零件组装工位、通讯终端维修工位等多种桌面型作业场景，替代传统的固定式工作台面，解决常规工作台无法调整角度、线缆排布混乱、工装安装不便的问题。设计过程中优先考虑工位操作的人机工程学要求，所有操作面的高度设置符合坐姿作业的手臂自然放置高度，承载平台的倾斜角度调整阻尼经过匹配设置，调整后不会出现自行下滑的情况，最大可承载25kg的作业设备，满足多数小型桌面作业设备的承重要求。

　　结构整体的外形尺寸经过优化，在满足承载需求的前提下尽可能压缩占用空间，基座的占地面积控制在0.3平方米以内，不会过多占用工作台的操作空间，立式立柱的截面尺寸经过受力校核，在满负载状态下的形变量控制在0.1mm以内，保证上方承载设备的运行稳定性，不会因为结构形变影响设备的加工或检测精度。所有外露的金属表面均做喷塑处理，具备基础的防刮、防锈能力，适配车间、实验室等不同作业环境的使用要求，结构的装配流程简单，所有零部件均可通过常规内六角扳手完成组装，无需专用工装设备，便于现场快速安装调试。
