双介质同球输送集成阀芯结构设计

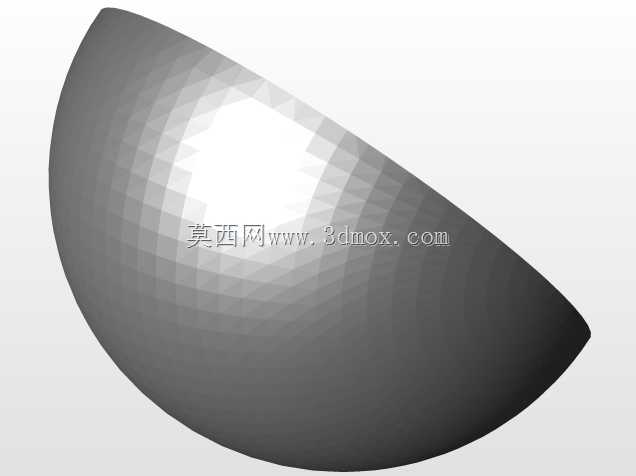

　　在流体管路控制场景中，常遇到单管路需切换输送两种不同介质的工况，比如小型灌装工位的同管路切换饮用水与碳酸饮品、实验室流体回路的同路径切换清洗液与反应液，这类场景如果采用双阀芯并联结构，不仅会占用更多管路安装空间，还会增加管路接头数量，提升泄漏风险。这款球形集成阀芯就是针对这类紧凑安装需求设计的构件，核心思路是在单个球形阀芯本体上集成两组独立的流道，配合阀座的密封结构实现单阀芯位切换下的双介质通断控制，无需额外增设并联支路。从结构上看，阀芯整体采用球形外轮廓，适配常规球阀的安装腔体，外球面的加工精度直接决定与阀座密封圈的配合密封性能，设计时球面粗糙度需控制在Ra0.8以内，圆度公差不超过0.02mm，避免切换过程中出现介质串漏。

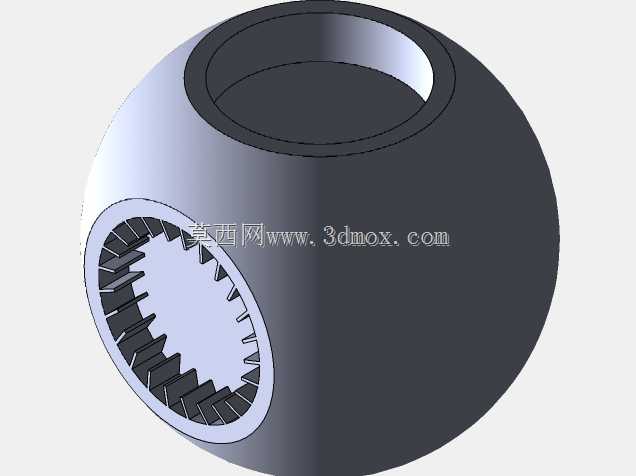

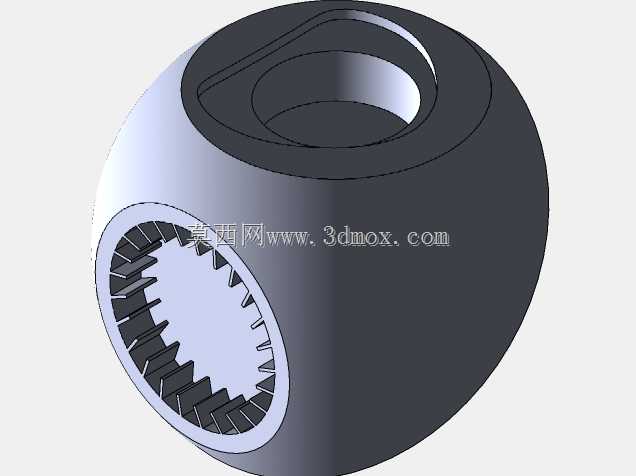

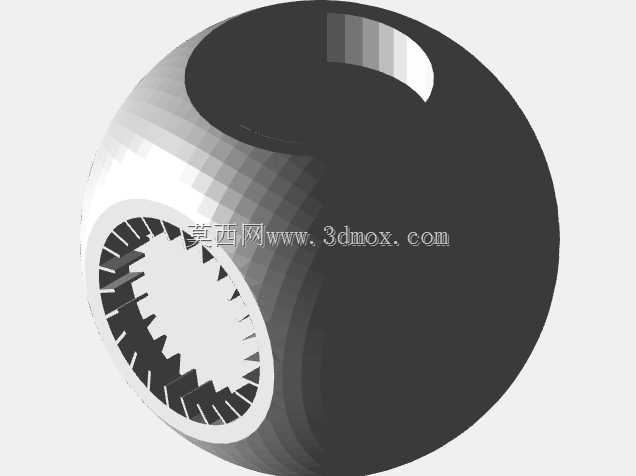

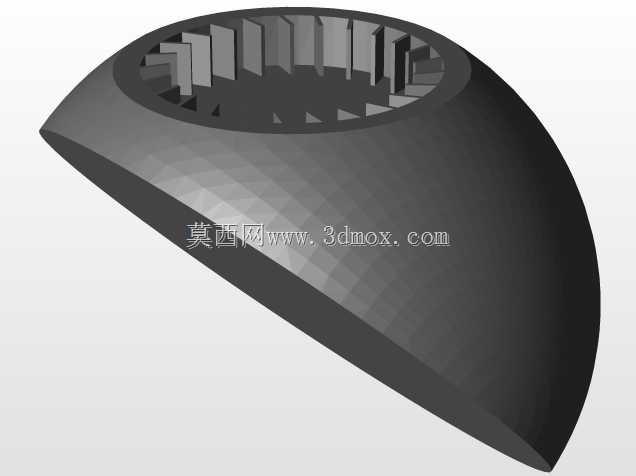

　　其中一端的内孔壁设计有均匀分布的内齿结构，这部分并非传动齿，而是用于介质流经时的扰流作用，针对含气饮品这类容易析出气泡的介质，齿形结构可以在介质快速通过时打散聚集的气泡，减少终端输出时的泡沫溢出问题，齿形的倾角与深度经过反复校核，既保证扰流效果，又不会造成过大的流阻损失，经测算该结构下的流阻系数比同通径直孔阀芯仅高12%，在可接受范围内。阀芯内部的两组流道呈空间异面布置，流道的轴线夹角根据配套阀体的操作手柄转动角度设定，通常为90度，即手柄转动90度即可完成两种介质的通断切换，流道的入口与出口处都做了圆角过渡处理，避免介质流动时出现直角冲蚀，延长阀芯的使用寿命。

　　安装边界方面，这款阀芯的外径尺寸适配常规DN15规格的球阀腔体，安装时无需对原有阀体进行改造，可直接替换原有单流道阀芯，实现原有管路的功能升级，阀芯两端的密封面宽度与常规阀座密封圈的压缩量匹配，安装后密封圈的压缩率保持在15%-20%之间，既保证密封性能，又不会因为压缩量过大导致操作扭矩过高。在实际工况应用中，这类集成阀芯可以大幅简化双介质输送管路的结构，减少管路接头数量，以小型桌面型饮品灌装设备为例，采用该阀芯后，管路部分的零件数量可以减少30%，安装空间占用缩小40%，同时因为减少了接头泄漏点，长期使用的维护成本也相应降低。

　　设计过程中还考虑了不同介质的兼容性，阀芯主体采用耐腐的304不锈钢材质，可适配常规饮用水、碳酸饮品、弱酸碱清洗液等多种介质，内齿部分与球面采用一体加工成型，不存在拼接缝隙，避免介质残留滋生细菌，符合食品接触类构件的卫生要求。流道的通径设计兼顾了两种介质的流量需求，其中带内齿的流道通径略大于另一组流道，适配含气介质需要更大通径减少气泡析出的特性，另一组流道则适配常规无气液体的输送需求，两组流道在阀芯内部完全隔离，隔离壁的厚度经过强度校核，在1.6MPa的额定工作压力下不会出现变形或击穿问题，保证两种介质不会在阀芯内部发生串混。
