双路可调式氧气扩散分流阀体结构

这款双路可调式氧气扩散分流阀体，主要应用在医用供氧系统、工业氧焊气路分配、小型制氧设备终端输配环节，核心作用是将单路输入的高压氧气稳定分流为两路独立可调的输出支路，同时通过内部流道的扩散结构降低氧气输出的紊流程度，避免出气端出现气流脉冲、压力骤变的问题，保障用气端的压力稳定性。从实际使用场景来看，这类阀体常配套在病房床头供氧终端、便携式焊割供氧套件、高原弥散供氧终端的气路节点上，相比单路输出阀件，它能减少管路分支接头的使用数量，降低气路泄漏的风险点，同时两路输出的调节机构独立设置，可分别匹配不同流量需求的用气终端，比如一路连接呼吸面罩、一路连接湿化装置，或是一路连接焊炬、一路连接预热火嘴，无需额外加装分流三通与独立调节阀，能有效简化气路的装配结构。

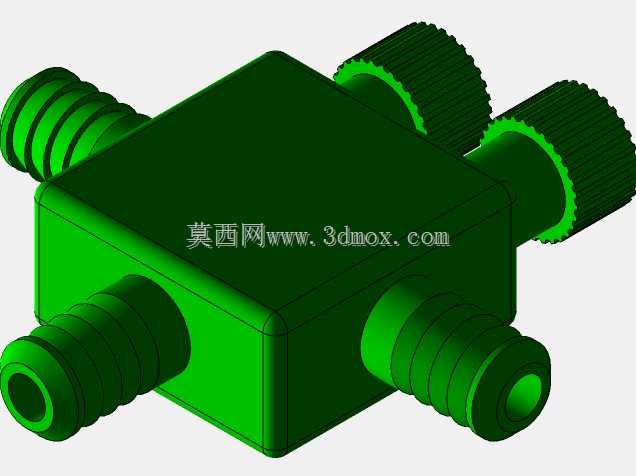

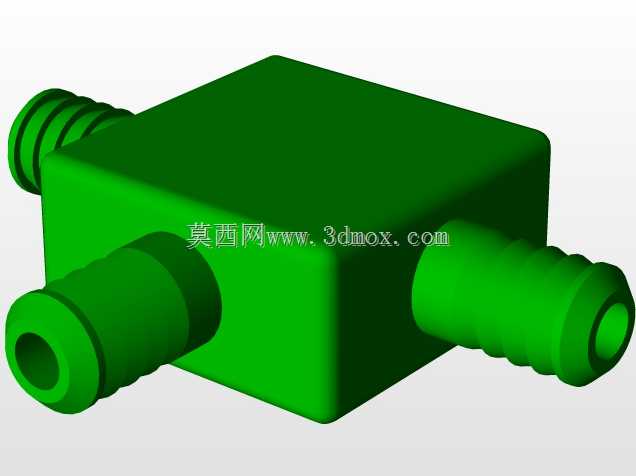

从设计思路上看，这款阀体采用十字对称的主体布局，中心位置为进气汇流腔，四个方向的凸台分别对应进气接口、两路出气接口以及压力平衡腔，这种对称结构能让进气端的气流在中心腔体内均匀分流，避免单侧流道过长导致的两路输出压力差过大问题。所有接口端都设计了带锯齿的倒刺结构，适配常用的氧气专用橡胶软管，装配时直接将软管套入倒刺段即可通过卡箍紧固，不需要额外加工螺纹接头，能降低现场装配的难度，同时倒刺的齿形经过圆角处理，不会割伤软管内壁，长期使用下不会出现软管开裂漏气的问题。阀体的主体壁厚经过均匀化设计，所有转角位置都做了R2-R3的圆角过渡，既避免了注塑或机加工过程中的应力集中问题，也能减少流道内部的直角拐点，降低氧气在流道内的流动阻力，同时避免高速氧气流直角冲刷内壁产生的静电积聚风险，符合氧气接触部件的安全设计要求。

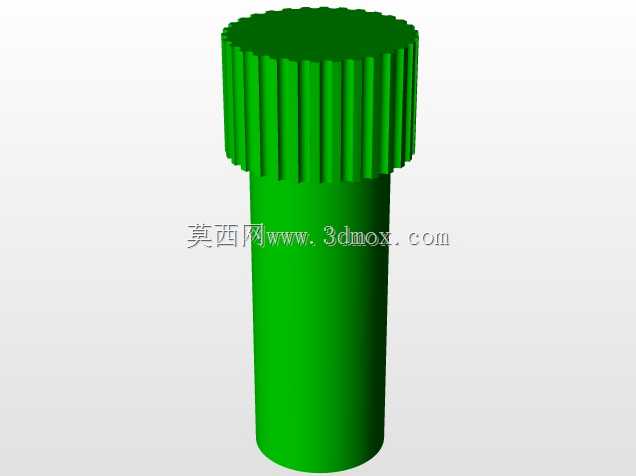

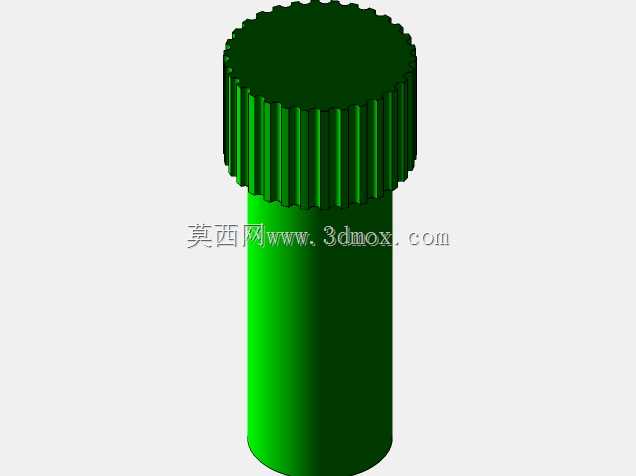

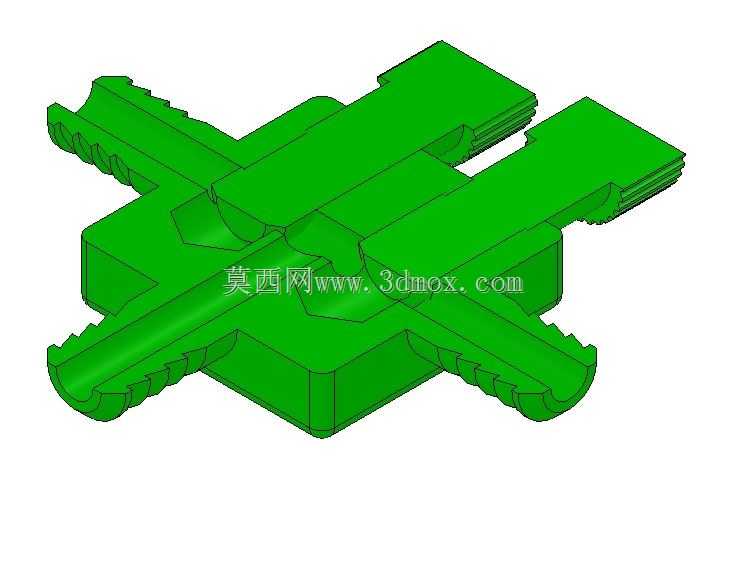

在安装边界方面，这款阀体的主体为正方形基座，四个接口沿十字方向水平伸出，整体安装占用的平面空间约为65mm×65mm，接口的中心高度与基座底面保持齐平，安装时可直接通过基座上的两个隐藏安装孔固定在设备面板或气路安装板上，不需要额外设计安装支架，基座与安装面贴合后能保证阀体的稳定性，不会因为软管拉扯出现偏移。两路出气调节的阻尼结构集成在阀体内部，没有外凸的调节手柄占用额外空间，调节时通过端部的一字槽即可使用螺丝刀调整开度，适配设备内部紧凑的安装空间。流道的扩散段设计在中心腔体与出气接口的衔接位置，采用渐扩式的截面变化，让高压氧气从中心腔体进入出气支路时逐步减速，将层流状态的氧气均匀扩散到整个出气截面，避免出气端出现中心流速过快、边缘流速不足的偏流问题，不管是配套呼吸终端还是焊割设备，都能保证输出气流的均匀稳定。

从结构细节来看，这款阀体的密封面都设计在阀体内部的嵌合位置，没有外露的密封胶圈，避免长期使用过程中胶圈老化被氧气氧化出现密封失效的问题，同时所有与氧气接触的内壁都做了光滑处理，没有毛刺、凹坑等容易积藏杂质的结构，符合氧气输送部件的清洁度要求，不会因为杂质在高速气流下摩擦引发安全隐患。阀体的材质适配阻燃级的工程塑料或是铜质金属加工，三维建模过程中已经预留了均匀的收缩余量，不管是采用注塑成型还是数控铣削加工，都能保证各接口的尺寸精度，装配后不需要额外打磨修整即可直接投入使用。
